| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-50mm |
| 规格 | DN50 |
| 结构形式 | 直流式 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 机械密封 |
| 驱动方式 | 电子 |
| 适用范围 | 水 |
| 适用介质 | 空气 |
| 外形 | 中型 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 品牌 | 工洲 |
| 通道位置 | 二通式 |
|

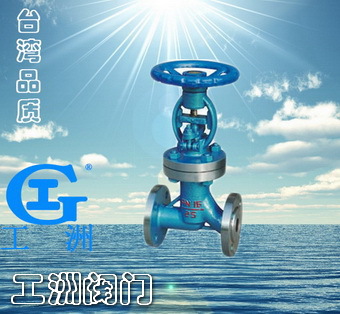

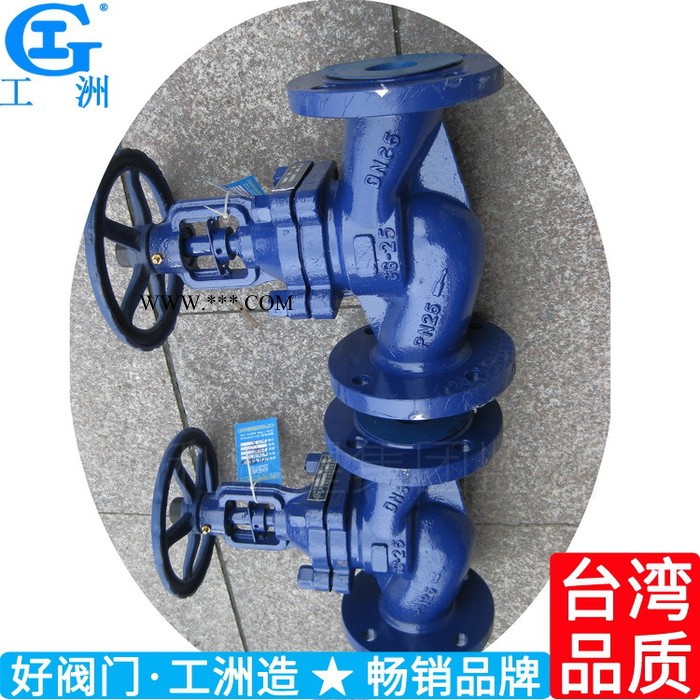

| 产品名称： | 国标波纹管截止阀 |
| 产品型号： | WJ41H |
| 产品口径： | DN15-300 |
| 产品压力： | 1.0～40.0MPa |
| 产品材质： | 铸钢、不锈钢等 |
| 产品概括： | 生产标准：标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： | 021-51875781 57432316 57433027 |
![]() 产品详细信息 |
|
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。 主要用途
国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降源损失，工厂设备。并符合密封标准。 2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长 3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观 技术规范 | 结构形式 | BB-BG-OS&Y | | 驱动方式 | 手动 | | 电动 | | 设计标准 | GB12235 | | 结构长度 | GB12221 | | 连接法兰 | GB9113、JB/T79、HG20596 | | 试验和检验 | JB/T9092、GB/T13927 |
产品性能规范 公称压力
（MPa） | 壳体试验压力
（MPa） | 密封试验压力
(MPa) | 适用温度
(℃) | | 1.6 | 2.4 | 1.76 |
≤350℃ | | 2.5 | 3.75 | 2.75 | | 4.0 | 6.0 | 4.4 | | 6.4 | 9.6 | 7.04 |
| 主要零部件材质 | | 序号 | 名称 | 材质 | | 1 | 阀体 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M | | 2 | 阀瓣 | 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV | | 3 | 轴销 | 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV | | 4 | 阀杆 | 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV | | 5 | 波纹管组件 | 1Cr18Ni9Ti、304、316、304L、316L | | 6 | 垫片 | 柔性石墨+不锈钢、PTFE | | 7 | 阀盖 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M | | 8 | 双头螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV | | 9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV | | 10 | 填料 | 柔性石墨 | | 11 | 填料压盖 | WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M | | 12 | 阀杆螺母 | 铜合金 | | 13 | 手轮 | WCB、QT400-18 | |
规格尺寸表 | 型号 | GWJ41-16 | | 压力等级 | PN16 | | 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | | H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 | | W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | | 重量(Kg) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
| 型号 | GWJ41-25 | | 压力等级 | PN25 | | 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | | H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 | | W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | | 重量(Kg) | 5 | 5 | 5.5 | 11 | 14 | 20 | 27 | 37 | 48 | 77 | 105 | 172 | 3100 | 520 | 690 |
| 型号 | GWJ41-40 | | 压力等级 | PN40 | | 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | | H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 | | W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | | 重量(Kg) | 5 | 5 | 5.5 | 11 | 14.5 | 21 | 28 | 39 | 50 | 80 | 108 | 176 | 350 | 590 | 790 | |
纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。
