| 材质 | 锻钢 |
|---|---|
| 产地 | 上海 |
| 工作温度 | -29℃～550℃ |
| 公称通径 | NPS1/2～2 DN15～50mm |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸等 |
| 外形 | 微型 |
| 形态 | 柱塞式 |
| 性质 | 耐高温 |
| 压力环境 | 高压 |
| 品牌 | 沃茈 |
| 型号 | J61H |
| 加工定制 | 否 |
| 通道位置 | 二通式 |

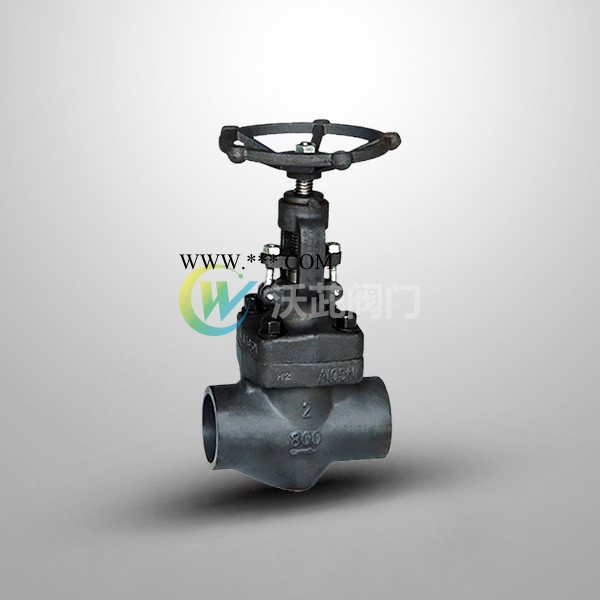

J61H 锻钢内螺纹、承插焊接截止阀产品详情J61H 锻钢内螺纹、承插焊接截止阀
产品概况
产品型号：J61H
公称通径：NPS1/2"～2" DN15～50mm
压力范围：Class150~2500Lb PN1.6~10.0MPa
工作温度：-29℃～550℃
主体材质：碳钢、不锈钢、合金钢
适用介质：水、蒸汽、油品、硝酸、醋酸等
制造标准：API 602,BS5352,ANSI/ASME B16.34
试验与验收：API 598,标识按照MSS SP-25
一、J61H 锻钢内螺纹、承插焊接截止阀概述
沃茈阀门集团生产销售的J61H锻钢内螺纹、承插焊接截止阀有三种阀盖设计，一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
二、J61H 锻钢内螺纹、承插焊接截止阀结构型式
1、全通径或缩径；
2、明杆带支架；
3、两端自动调心的填料压套；
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5、本体倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺纹端（NPT端）按ANSI/ASME B1.20.1。
三、J61H 锻钢内螺纹、承插焊接截止阀零件材料
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 阀杆 | A182F6 | A182F304 | A182F304（L） | A182F316（L） |
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀盖 | A105 | A276f304 | A276F304（L） | A276F316（L） |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 销钉 | A276420 | A276 304 | ||
| 8 | 填料压套 | A276410 | A182F304（L） | A182F316（L） | |
| 9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 10 | 填料压板 | A216WCB | A351CF8 | ||
| 11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 12 | 阀杆螺母 | A276410 | |||
| 13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 14 | 铭牌 | SS | |||
| 15 | 手轮 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注意：
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；
四、J61H 锻钢内螺纹、承插焊接截止阀 尺寸（mm）和重量（kg）
| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H(开) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
