| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN15~500mm |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 外形 | 大型 |
| 形态 | 柱塞式 |
| 性质 | 耐腐蚀 |
| 压力环境 | 常压 |
| 品牌 | 沃茈 |
| 型号 | Z41F46 |
| 加工定制 | 否 |
| 通道位置 | 二通式 |

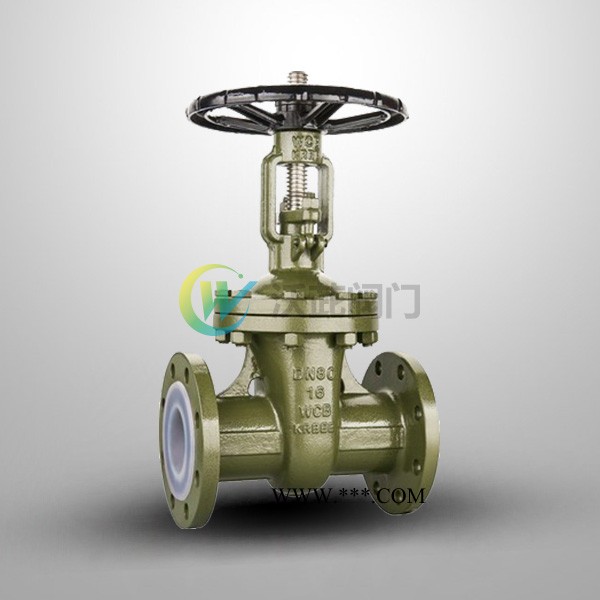

Z41F46衬氟闸阀产品详情Z41F46衬氟闸阀
产品概况
产品型号：Z41F46
公称通径：DN15~500mm
压力等级： 0.6、1.0、1.6MPa
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
设计与制造：GB12234
结构长度：GB12221（长系列）、JB97
法兰连接尺寸：JB78 JB79 GB9113 HG SH
Z41F46衬氟闸阀产品用途
沃茈阀门生产销售的Z41F46衬氟闸阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
Z41F46衬氟闸阀测试
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
Z41F46衬氟闸阀主要零件材料
阀体：铸铁、碳钢、不锈钢、低碳不锈钢 阀盖：铸铁、碳钢、不锈钢、低碳不锈钢
衬里：氟塑料 阀板：碳钢完全包覆氟塑料 支架：碳钢
阀杆：2Cr13 1Cr18Ni9,部分包覆氟塑料 手轮：铸铁、碳钢
部件列表
1、阀体2、阀盖3、阀体衬里4、闸板5、阀杆6、支架7、手轮
注：表中L值DN≤32按JB97 PN4.0MPa.DN≥40按GB12221长系列。
Z41F46衬氟闸阀主要外形尺寸
| 公称通径 | L | D | D1 | ||||||||||
| DN | NPS | 0.6 | 1.0 | 1.6 | 2.5 | 0.6 | 1.0 | 1.6 | 2.5 | 0.6 | 1.0 | 1.6 | 2.5 |
| 15 | 1/2 | 130 | 130 | 130 | 130 | 80 | 95 | 95 | 95 | 55 | 65 | 65 | 65 |
| 20 | 3/4 | 150 | 150 | 150 | 150 | 90 | 105 | 105 | 105 | 65 | 75 | 75 | 75 |
| 25 | 1 | 160 | 160 | 160 | 160 | 100 | 115 | 115 | 115 | 75 | 85 | 85 | 85 |
| 32 | 11/4 | 180 | 180 | 180 | 180 | 120 | 135 | 135 | 135 | 90 | 100 | 100 | 100 |
| 40 | 11/2 | 240 | 240 | 240 | 240 | 130 | 145 | 145 | 145 | 100 | 110 | 110 | 110 |
| 50 | 2 | 250 | 250 | 250 | 250 | 140 | 160 | 160 | 160 | 110 | 125 | 125 | 125 |
| 65 | 21/2 | 270 | 270 | 270 | 270 | 160 | 180 | 180 | 180 | 130 | 145 | 145 | 145 |
| 80 | 3 | 280 | 280 | 280 | 280 | 185 | 195 | 195 | 195 | 150 | 160 | 160 | 160 |
| 100 | 4 | 300 | 300 | 300 | 300 | 205 | 215 | 215 | 230 | 170 | 180 | 180 | 190 |
| 125 | 5 | 325 | 325 | 325 | 325 | 235 | 245 | 245 | 270 | 200 | 210 | 210 | 220 |
| 150 | 6 | 350 | 350 | 350 | 350 | 260 | 280 | 280 | 300 | 225 | 240 | 240 | 250 |
| 200 | 8 | 400 | 400 | 400 | 400 | 315 | 335 | 335 | 360 | 280 | 295 | 295 | 310 |
| 250 | 10 | 450 | 450 | 450 | 450 | 370 | 390 | 405 | 425 | 335 | 350 | 355 | 370 |
| 300 | 12 | 500 | 500 | 500 | 500 | 435 | 440 | 460 | 485 | 395 | 400 | 410 | 430 |
| 350 | 14 | 550 | 550 | 550 | 485 | 500 | 520 | 445 | 460 | 470 | |||
| 400 | 16 | 600 | 600 | 600 | 535 | 565 | 580 | 495 | 515 | 525 | |||
| 450 | 18 | 650 | 650 | 650 | 590 | 615 | 640 | 550 | 565 | 585 | |||
| 500 | 20 | 700 | 700 | 700 | 640 | 670 | 705 | 600 | 620 | 650 | |||
