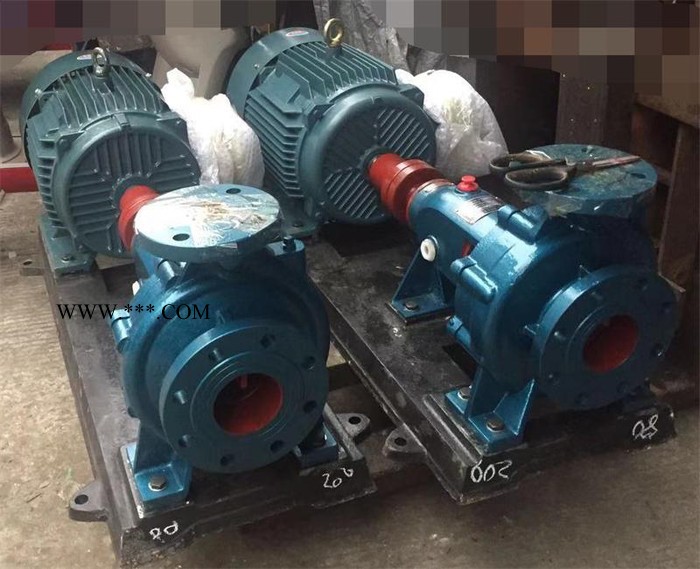

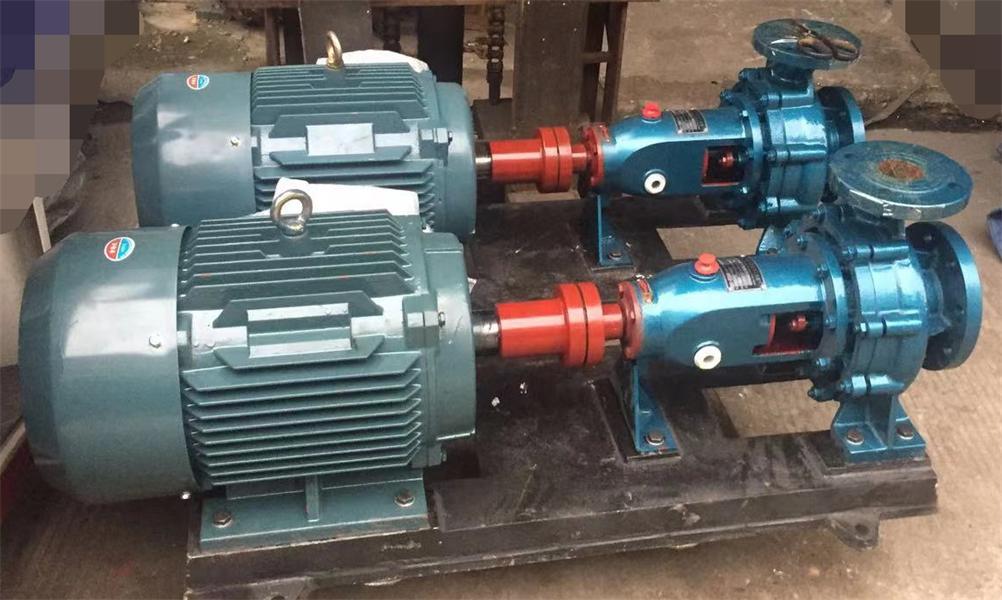

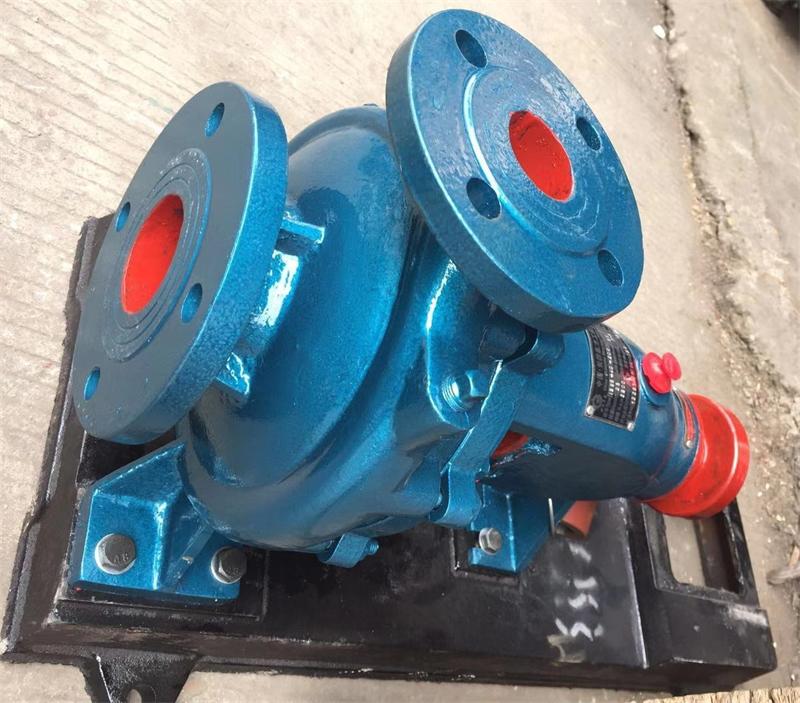

IR50-32-200热水离心泵

IR50-32-200热水离心泵

IR50-32-200热水离心泵，供输送温度低于80℃的清水或物理、化学性质类似于水的其它液体，泵的进口压力小于0.3mpa，适用于工业和城市给排水及农业排灌。
IR50-32-200热水离心泵是在IS型泵基础上派生的节能产品，适用于输送温度低于150℃的清水或物理、化学性质类似于水的介质。泵的吸入压力不大于0.8mpa，可用于热水锅炉及与换热器配套，作为循环水泵，给水泵，也可作其它用途的输水泵，如城市给排水和矿山排水等。
IY型单级单吸离心油泵也是在IS型泵基础上派生的节能产品，用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送介质温度小于80℃，进口压力小于0.3mpa。

型号意义
IR50-32-200热水离心泵

IS ——单级单吸清水离心泵
IR ——单级单吸热水泵
IY ——单级单吸离心油泵
80 ——泵入口直径为80mm
65 ——泵出口直径为65mm
160 ——叶轮名义直径160mm
性能范围（设计点）
??流量：12.5m3/h
??扬程：50m

结构特点
IS、IR、IY型泵是根据国际标准ISO2858所规定的性能和尺寸设计的。泵主要由泵
体、泵盖、叶轮、轴、密封部件和悬架部件等组成。
泵的结构采取后开门的结构形式，即泵体与泵盖的分界在叶轮的背面，泵体和泵盖构成泵的工作室；叶轮、轴和滚动轴承等为泵的转子；悬架和轴承部件支承泵的转子。为了平衡泵的轴向力，大多数叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。但有些泵的轴向力不大，叶轮背面不必设密封环和平衡孔。
IR型泵结构形式与IS型泵基本相同，泵盖与水冷室盖组成水冷室，用于可靠地冷却填料、轴及阻止热量向轴承传递。
轴承 采用两个向心球轴承（IR泵为一个向心球轴承，两个向心推力球轴承）装在悬架内，支承泵轴，承受泵的径向力和轴向力。
轴封 采用填料密封或机械密封，在轴封处装有轴套以保护轴。
