材质 | 铸铁 |
---|---|
功率 | 37 |
级数 | 5级 |
性能 | 无泄露,不阻塞 |
扬程 | 250 |
转速 | 2950 |
品牌 | 东方 |
型号 | D25-50*5 |

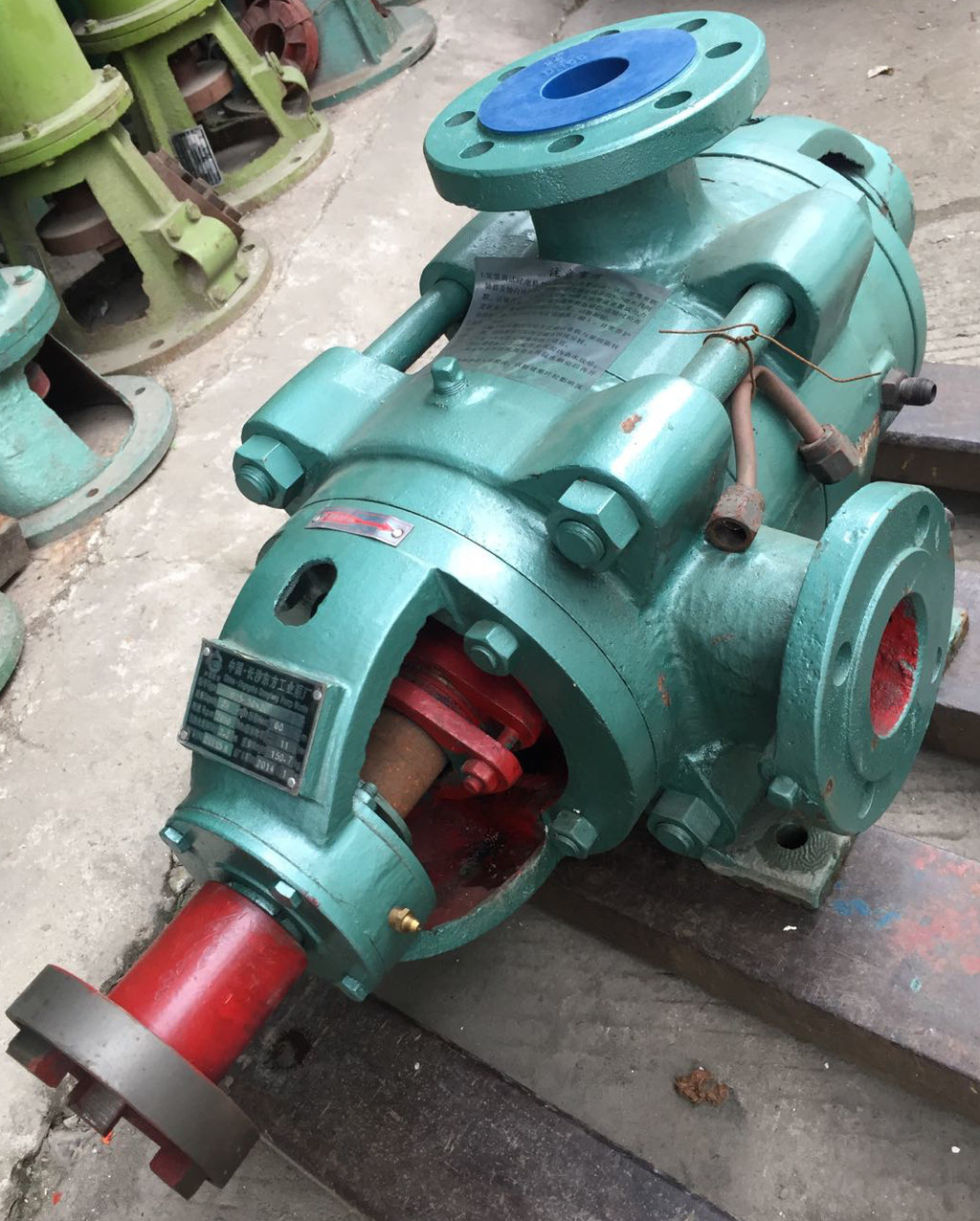

多级泵结构说明 多级泵主要由定子、转子、轴承和轴封四大部分组成:
1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成,有拉紧螺栓将各段夹紧,构成工作室。 D 型泵一般水平吸入,垂直向上吐出;用于是油田注水时,泵进出口均垂直向上。 DG 型多级泵出、入口均垂直向上。
2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。
3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成,轴承用油脂或稀油润滑。
4、多级泵轴封采用软填料密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。 D 型泵水封水来源于泵内的压力水。 DG 型泵水封水来源于外部供水。
5、多级泵转动 泵通过弹性联轴器由原动机直接驱动。从原动机端看泵,泵为顺时针方向旋转 D 、 DG 型泵是卧式单吸多级节段式离心泵。供输送清水(含杂质量小于 1% ,颗粒度小于 0.1mm )或物理化学性质类似于水的其它液体。 D 型泵输送介质温度小于 80℃ ,适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性,泵采用不同的材质。 DG 型泵输送介质温度小于 105℃ ,适用于各种锅炉给水。 级泵与单级泵有什么区别?
1、单级泵是指只有一只叶轮的泵,扬程只有125米;
2、多级泵是指有两只或两只以上叶轮的泵,扬程可以超过125米;多级泵在单级泵扬程需要必须配两级电机的情况下,可以通过增加叶轮个数来配用四级电机,从而可以提高泵使用寿命和降低机组噪音,但是多级泵维修相对单级泵来说要困难一点。
3、在泵实际需要扬程小于125米时,可根据泵房面积、泵价格(多级泵一般比单级泵价格偏高)、等因素综合考虑该选用单级泵还是多级泵。
随着技术的进步,单级叶轮的泵可通过提高泵的转速来提高泵的扬程,可代替多级泵,只是价格贵一点。
多级泵的管理维护及作业注意事项泵要分为电与机两个方面,对于机的方面,主要把以前的维护记录调出来比对一下就知道了。 其次就是电的方面了 ,要了解每台泵电机的功率,对他的控制系统有一定的了解。
多级泵参数D and DG series multi stage centrifugal pumps
流量:6.3~450立方米每小时
扬程75~685米
HEAD: 75~685米
Capacity:6.3~450立方米每小时
电机功率:5.5~1050kw
型号 | 转速 | 流量 Q | 扬程 | 效率 | 功率(KW) | 必需汽蚀余量 |
| | ||
立方米/时 | L/S | 辅功率 | 电机 | |||||||
25-30×3 | 2950 | 15 | 4.17 | 102 | 50 | 8.33 | 15 | 2.2 |
|
|
25 | 6.94 | 90 | 62 | 9.88 | 2.2 | |||||
30 | 8.33 | 82.5 | 63 | 10.7 | 2.6 | |||||
25-30×4 | 2950 | 15 | 4.17 | 136 | 50 | 11.11 | 18.5 | 2.2 |
|
|
25 | 6.94 | 120 | 62 | 13.1 | 2.2 | |||||
30 | 8.33 | 110 | 63 | 14.26 | 2.6 | |||||
25-30×5 | 2950 | 15 | 4.17 | 170 | 50 | 13.89 | 22 | 2.2 |
|
|
25 | 6.94 | 150 | 62 | 16.47 | 2.2 | |||||
30 | 8.33 | 137.5 | 63 | 17.83 | 2.6 | |||||
25-30×6 | 2950 | 15 | 4.17 | 204 | 50 | 16.67 | 30 | 2.2 |
|
|
25 | 6.94 | 180 | 62 | 19.77 | 2.2 | |||||
30 | 8.33 | 165 | 63 | 21.4 | 2.6 | |||||
25-30×7 | 2950 | 15 | 4.17 | 238 | 50 | 19.44 | 30 | 2.2 |
|
|
25 | 6.94 | 210 | 62 | 23.1 | 2.2 | |||||
30 | 8.33 | 192.5 | 63 | 24.96 | 2.6 | |||||
25-30×8 | 2950 | 15 | 4.17 | 272 | 50 | 22.22 | 37 | 2.2 |
|
|
25 | 6.94 | 240 | 62 | 26.4 | 2.2 | |||||
30 | 8.33 | 220 | 63 | 28.53 | 2.6 | |||||
25-30×9 | 2950 | 15 | 4.17 | 306 | 50 | 25.0 | 37 | 2.2 |
|
|
25 | 6.94 | 207 | 62 | 29.65 | 2.2 | |||||
30 | 8.33 | 247.5 | 63 | 32.1 | 2.6 | |||||
25-30×10 | 2950 | 15 | 4.17 | 340 | 50 | 27.8 | 45 | 2.2 |
|
|
25 | 6.94 | 300 | 62 | 32.9 | 2.2 | |||||
30 | 8.33 | 275 | 63 | 35.7 | 2.6 |
