山东水环式真空泵水环式真空泵2.35kw gxs真空泵周|目前最新的【泵阀供应】

原理	罗茨泵
功率	1~150KW（kw）
外形尺寸	伽利略Galileo
规格	2BV20602BV20612BV20702BV20712BV5110
材质	铸铁
极限压力	-100000
类型	真空泵
驱动方式	电动
输送介质	空气
用途	管道泵
品牌	galileo/伽利略
型号	2BV
加工定制	否

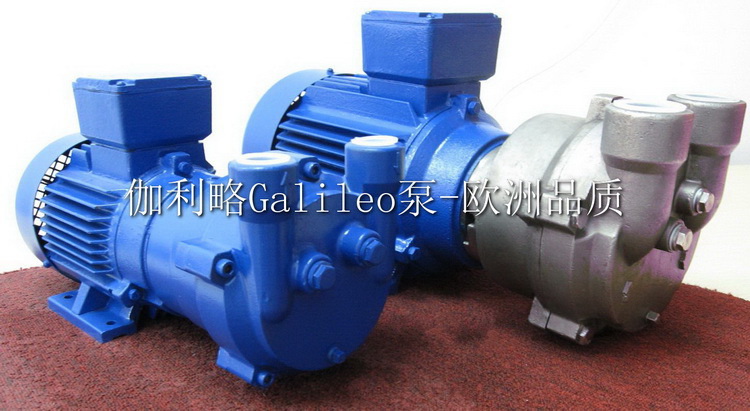

伽利略Galileo-畅销品牌-欧洲品质
1、质量可靠，使用寿命长 2、运行稳定，少去操心 3、服务周到，维护及时

【2BVSKA型水环式真空泵】产品简介：

2BVSKA型水环式真空泵,适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。作为压缩机用时，其压力最大至0.26mbar（绝压）。
2BVSKA型水环式真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

【2BVSKA型水环式真空泵】工作原理：

SKA型水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，SKA型水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，SKA型水环式真空泵就连续不断地抽吸或压送气体。
SKA型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当SKA型水环式真空泵排出的气体不再利用时，在SKA型水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

图1 水环真空泵及压缩机工作原理图

当SKA型水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入SKA型水环式真空泵内。压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达能技术指标，满工艺要求

【2BVSKA型水环式真空泵】结构及特点：

△机泵同轴式直联设计，节省空间，易于安装。
△采用机械密封作为标准配置，消除了泄露，维护简便。
△运行平稳，噪音可低至62分贝
△统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用
△独特的柔性排气口设计，不会产生过压缩，确保了SKA在其性能范围内效率最佳。

【2BVSKA型水环式真空泵】使用范围：

SKA型水环式真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域，由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生危险，其应用更加广泛。

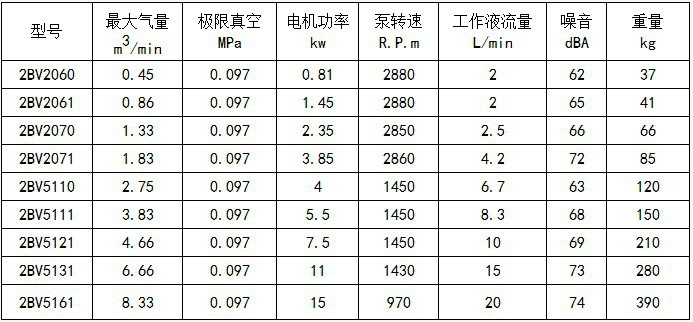

【2BVSKA型水环式真空泵】性能参数：

备注：该性能表的性能参数是用15℃的水作工作液，在室温20℃排气压力和常规大气压均为1013hpa(百帕)的状态下所示的数值。当水温和大气压变化时会随之发生变化。

注：1、表中所列数据在下列技术条件下测出：
① 大气压力101325Pa（1013mbar）
② 进水温度15℃
③ 吸入空气温度20℃
④ 空气相对湿度70%
2、性能允许偏差±10%

【2BVSKA型水环式真空泵】性能曲线图：

【2BVSKA型水环式真空泵】选型示例

①设计点参数：
吸气量V=100m3／h
吸气压力P1=40mbara
②其余参数同标准状态(见注)
选择与设计点①最接近的一条曲线
③本例中为71V
根据曲线编号查出相应的产品型号
(即定货号，但仅限于标准型)如本例中可从71V查得泵型为SKA2071-ONC06-IP
注：该性能曲线是在吸入介质为20℃的饱和空气，工作液温度过15℃，排气压力1013mba的状态下得到的。性能允许差±10％。图中左侧为配用大气喷射器的性能曲线。

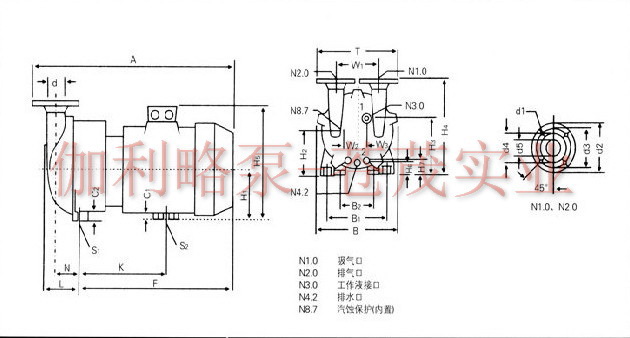

【2BVSKA型水环式真空泵】安装尺寸图：

SKA2外形尺寸图（单位：mm）：

型号	曲线编号	A	B	B1	E	H1	H2	H3	H4	H6	M	P2	P3
SKA2-060	60V	455	186	140	100	90	118	126	195	37.5	244	250	180
SKA2-061	61V	476	186	140	100	90	118	195	195	37.5	263	250	180
SKA2-070	70V	545	223	160	140	222	100	128	222	33	280	270	203
SKA2-071	71V	566	223	234	190	140	112	140	234	45	309	300	225

型号	曲线编号	R	S2	W1	W2	W3	d	N3．0	N4.2	N8.7
SKA2-060	60V	217	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
SKA2-061	61V	236	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
SKA2-070	70V	252	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”
SKA2-071	71V	278	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”

SKA5外形尺寸图（单位：mm）：

型号	曲线编号	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5	H6	H7	K	L
SKA5110-OKC	101V	637	325	255	190	41	26	140	156	202	361	328	38	57	342	130
SKA5111-0KC	111V	672	325	265	216	38	26	150	166	212	371	363	48	68	348	130
SKA5121-OKC	121V	771	347	265	216	36	26	150	167	217	385	363	39	60	430	147
SKA5131-OKC	131V	852	377	300	254	35	30	175	194	249	427	435	53	76	477.5	147
SKA5161-0KC	161V	1044	479	370	389	52	30	210	225	303	521	485	51	80	570	201

型号	曲线编号	F	N	S1	S92	T	d1	d2	d3	d4	d5
SKA5110-0KC…	101V	464	92	φ12X23	φ12	340	19	160	123	97	52
SKA5111-OKC…	111V	500	92	φ12X23	φ12	340	19	160	123	97	52
SKA5121-0KC…	121V	584	97	φ12X23	φ12	382	19	182	142	113	66.5
SKA5131-OKC…	131V	658,5	103	φ12X23	φ14	382	19	182	142	113	66.5
SKA5161-OKC…	161V	808	138	φ15×27	φ14	450	22	200	156	130	80

型号	曲线编号	W1	W2	W3	"d(N1.0,N2.0)"	N3．0	N4.2	N8.7
SKA5110-OKC…	101V	180	52	27	"DN50/2”	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
SKA5111-OKC…	111V	180	52	27	"DN50/2”	G3/4"(丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
SKA5121-OKC…	121V	200	57	29	"DN65/21/2”	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
SKA5131-OKC…	131V	200	62.5	32	"DN65/21/2”	G3/4" (丝长24)	G3/8"(丝长25)	G3/8" (丝长11)
SKA5161-OKC…	161V	250	81	41	"DN80/3"	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)

【2BVSKA型水环式真空泵】设备安装：

1、水环真空泵的安装：
水环真空泵和压缩机在安装时，安装面必须水平，并通过底角的孔用螺栓安装牢固。为防止在安装时焊渣进入真空泵，在安装时，应在吸气管上安装上过滤网。
2、水环真空泵气水分离器的安装
水环真空泵气水分离器可直接安装在水环真空泵的排气口上，并用螺栓固定牢固。气水分离器有一管路与泵相连，由此供给水环真空泵工作需水量，其余工作水由供水管供给，供水量大小由管路上的阀门调节。
水环真空泵或压缩机的进气管上应装有逆止阀，以便在停车时，防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。

【2BVSKA型水环式真空泵】启动与停车：

1、水环真空泵启动
水环真空泵长期停车的泵在开动以前，必须用手转动数圈，以证实水环真空泵内没有卡住或其它损坏现象。
水环真空泵启动按以下顺序进行（参见图5）
（1）打开排气管阀门。
（2）启动电动机（应注意电机的正反转）
（3）迅速打开图5供水管2。逐渐增加供水量，至供水量符合规定要求为止，（应注意不要干运行真空泵）。
2、水环真空泵停车
水环真空泵停车按以下顺序：
（1）（如进气管有阀门）关闭进气管上的阀门。
（2）关闭供水管2，并迅速关停真空泵。
（3）停车后应将泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂。

【2BVSKA型水环式真空泵】维护：

1、SKA型型水环式真空泵为避免磨损叶轮、泵体或卡住叶轮，随气体和工作液进入泵腔的灰尘颗粒，可通过SKA型水环式真空泵泵底部的冲洗口冲洗掉。
2、如果用硬水作工作液，须经软化，或在一定周期内用溶液清洗泵。
3、SKA型水环式真空泵电动机常工作的轴承比周围温度高15℃～20℃，最高不允许超过55℃～60℃，正常工作的轴承每年应装油1-2次，每年至少清洗轴承一次，并将润滑油全部更换。
4、SKA型水环式真空泵采用的机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需更换新零件。

【2BVSKA型水环式真空泵】故障原因及排除方法：

水环式真空泵故障现象	水环式真空泵可能原因	水环式真空泵排除方法
真空泵电机不起动；无声音	两根电源线断裂	检查接线
电机不起动；有嗡嗡声	一根接线断，电机转子堵转叶轮故障电机轴承故障	必要时排空清洁泵，修正叶轮间隙换叶轮换轴承
电机开动时，电流断路器跳闸	绕组短路电机过载排气压力过高工作液过多	检查电机绕组降低工作液流量降低排气压力减少工作液
消耗功率过高	产生沉淀	清洁、除掉沉淀
真空泵不产生真空	无工作液系统泄漏严重旋转方向错	检查工作液修复泄漏处更换两根导线改变旋转方向
真空泵真空度太低	泵太小工作液流量太小工作液温度过高（<15℃）磨蚀系统轻度泄漏密封泄漏	用大一点的泵加大工作液流量冷却工作液，加大流量更换零件修复泄漏处检查密封
真空泵尖锐噪声	产生气蚀工作液流量过高	联接气体蚀保护件检查工作液，降低流量
真空泵泄漏	密封垫坏	检查所有密封面

木箱、泡沫或纸箱包装，因本泵属于重物只能发物流（需到物流站自提），其它疑问请联系我们。

以上价格含17%税，上海苍茂实业为一般纳税人只能开17%增值税专用发票，开票请提供开票资料。

售后服务承诺

1.产品提供免费维修一年，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），上海苍茂实业将及时免费更换和修理。

2.产品实行终身包修，免费保修期满后买方如委托上海苍茂实业进行维护保养，上海苍茂实业将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.上海苍茂实业本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.上海苍茂实业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件三个月），终身维护。对于产品质量引起的后果，上海苍茂实业承担相应的责任。如因操作不当引起的后果，上海苍茂实业将以最低成本价对设备进行维护。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

如还有其它疑问请联系我们：

总机：400-669-6667
联系电话：021-51029332
