产地 | 长沙 |
---|---|
重量 | 950亩/h |
材质 | 不锈钢 |
电源电压 | 380V |
工作温度 | 常温 |
功率 | 132kw |
级数 | 多级 |
流量 | 46m3/h |
排出口径 | 80mm |
驱动形式 | 电动 |
输送介质 | 清水 |
吸入口径 | 80mm |
性能 | 不阻塞 |
扬程 | 550m |
转速 | 2950r/min |
品牌 | 长沙东方 |
型号 | DF46-50*11 |

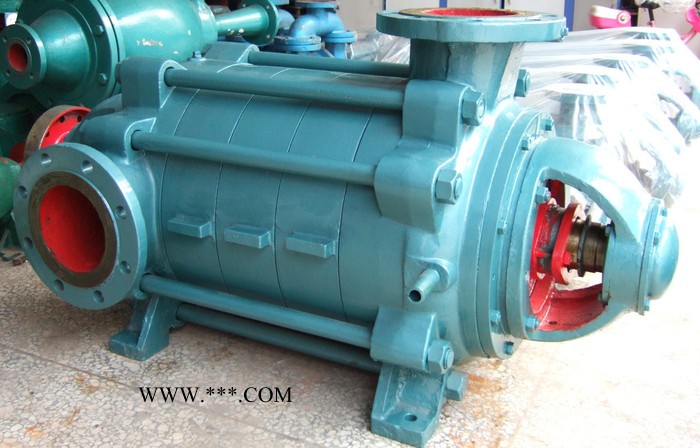

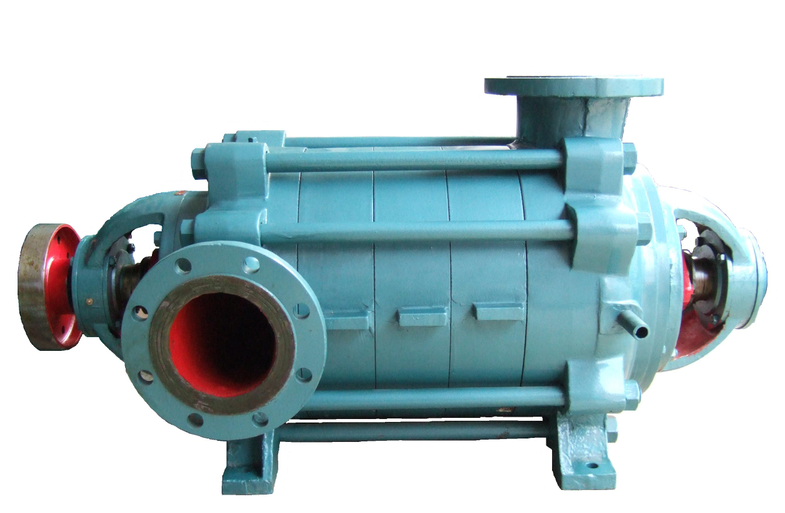

耐腐蚀多级泵DF46-50*11卧式多级泵
多级泵转速过低多级泵转速过低时就会出现扬程降低,流量变小。导致多级泵转速过低的原因是多方面的,主要有以下几方面的原因。1)人为因素有相当一部分操作人员因原配电机损坏,就随意配一台电机带动,如果新配电机转速、功率小于原电机,就会造成转速降低,多级泵提不上水。2)多级泵本身的机械故障叶轮与泵轴紧固螺母松脱或泵轴变形弯曲,造成叶轮多移,直接与泵体摩擦,或轴承损坏,都有可能降低多级泵的转速。若出现这种情况,在多级泵运行时很容易从多级泵的声音和震动上判断。3)电压过低有的泵站没有单独的变压器,而是从已有的变压器架设低压线路供电,低压线路较长,电压降低幅度大,造成电压低,从而导致电机转速下降,不能正常上水。4)吸程太高从理论上讲,在一个大气压下,吸程应该是10.34m。这是在海平面海拔高程而言,一般用户地区都要超过海平面海拔高度,所以吸上高度一定小于10.34m。另一方面多级泵不可能形成的真空,而真空度越大越易造成水的气化,产生气蚀现象,不利于泵工作,所以多级泵铭牌的允许吸上扬程都在3.50~8.20m之间,这还包括吸水管的管路水头损失。遇到这种情况需要重新计算工作吸程,工作吸程必须小于铭牌额定吸程。
型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
D.DF.DY.MD46-50×2 | 30 | 8.33 | 111 | 2950 | 16.78 | 30 | Y200L1-2 | 54 | 2.5 | 80 | 80 | 357 |
46 | 12.78 | 100 | 19.88 | 63 | 2.8 | |||||||
55 | 15.28 | 92 | 21.52 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×3 | 30 | 8.33 | 166.5 | 2950 | 25.19 | 37 | Y200L2-2 | 54 | 2.5 | 80 | 80 | 377 |
46 | 12.78 | 150 | 29.83 | 63 | 2.8 | |||||||
55 | 15.28 | 138 | 32.28 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×4 | 30 | 8.33 | 222 | 2950 | 33.59 | 45 | Y225M-2 | 54 | 2.5 | 80 | 80 | 397 |
46 | 12.78 | 200 | 39.77 | 63 | 2.8 | |||||||
55 | 15.28 | 184 | 43.04 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×5 | 30 | 8.33 | 277.5 | 2950 | 41.98 | 55 | Y250M-2 | 54 | 2.5 | 80 | 80 | 417 |
46 | 12.78 | 250 | 49.71 | 63 | 2.8 | |||||||
55 | 15.28 | 230 | 53.80 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×6 | 30 | 8.33 | 333 | 2950 | 50.38 | 75 | Y280S-2 | 54 | 2.5 | 80 | 80 | 437 |
46 | 12.78 | 300 | 59.65 | 63 | 2.8 | |||||||
55 | 15.28 | 276 | 64.56 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×7 | 30 | 8.33 | 388.5 | 2950 | 58.78 | 90 | Y280M-2 | 54 | 2.5 | 80 | 80 | 457 |
46 | 12.78 | 350 | 69.60 | 63 | 2.8 | |||||||
55 | 15.28 | 322 | 75.32 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×8 | 30 | 8.33 | 444 | 2950 | 67.20 | 90 | Y280M-2 | 54 | 2.5 | 80 | 80 | 477 |
46 | 12.78 | 400 | 79.52 | 63 | 2.8 | |||||||
55 | 15.28 | 368 | 86.08 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×9 | 30 | 8.33 | 499.5 | 2950 | 75.56 | 110 | Y315S-2 | 54 | 2.5 | 80 | 80 | 497 |
46 | 12.78 | 450 | 89.48 | 63 | 2.8 | |||||||
55 | 15.28 | 414 | 96.84 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×10 | 30 | 8.33 | 575 | 2950 | 83.97 | 132 | Y315M-2 | 54 | 2.5 | 80 | 80 | 517 |
46 | 12.78 | 500 | 99.42 | 63 | 2.8 | |||||||
55 | 15.28 | 460 | 107.60 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×11 | 30 | 8.33 | 610.5 | 2950 | 92.37 | 132 | Y315M-2 | 54 | 2.5 | 80 | 80 | 537 |
46 | 12.78 | 550 | 109.36 | 63 | 2.8 | |||||||
55 | 15.28 | 506 | 118.36 | 64 | 3.2 | |||||||
D.DF.DY.MD46-50×12 | 30 | 8.33 | 666 | 2950 | 100.80 | 132 (160) | Y315M-2 Y315L1-2 | 54 | 2.5 | 80 | 80 | 577 |
46 | 12.78 | 600 | 119.28 | 63 | 2.8 | |||||||
55 | 15.28 | 552 | 129.12 | 64 | 3.2 |
