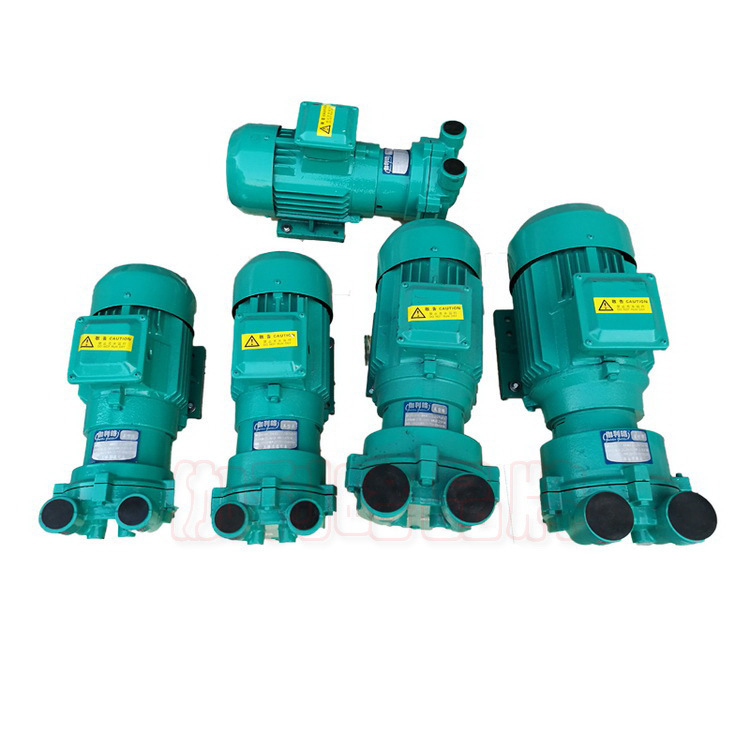

北京水环真空泵 水环真空泵11kw 水环式真空泵 简单新

建议零售价	￥0.00
材质	铸铁
原理	罗茨泵
驱动方式	电动
用途	管道泵
功率	1~150KW（kw）
极限压力	0~1000（pa）（pa）
外形尺寸	伽利略Galileo
规格	2BV2060,2BV2061,2BV2070,2BV2071,2BV5110,2BV5111,2BV5121,2BV5131,2BV5161
品牌	伽利略
型号	2BV

伽利略Galileo-畅销品牌-欧洲品质
1、质量可靠，使用寿命长 2、运行稳定，少去操心 3、服务周到，维护及时



产品概述

2BV系列液环式真空泵采用电机同轴直联系式无油设计，该系列产品制造符合ISO9001标准，其性能和西门子2BV系列相当。常规配置为密封采用高级陶瓷和合金系列机封、青铜或者不锈钢叶轮，内部装有柔性阀板的排气口，能自动调节排气角，使泵在整个真空范围内高效运行。，具有节省空间、易于安装、真空度高、噪音较小、传动损失小、维护简便、可吸入颗粒杂质、可吸入水蒸气等特点。2BV液环式真空泵可提供全套的2BV机组，其中可包括气水分离器，水箱，控制柜等。

性能范围



用途及使用范围
2BV系列水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。
2BV系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbar绝压（97%真空度），当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，2BV水环式真空泵如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力最大至0.26MPa（绝压）。
　　 2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。

2BV水环式真空泵的主要应用领域
真空过滤	（化学制品过滤厂，化学制品处理厂，铁矿厂，采矿业，磷肥厂，造纸厂，家禽加工厂，选煤厂）	蒸汽回收	（蒸馏器，装卸站）
		水泵引水	（自来水厂）
		冷凝器水箱补水	（电站）
真空蒸馏	（牛奶厂，食品厂，化工厂，纸浆厂）	烘干	（化工、医药制造业）
真空消毒	（医院，医务室，实验室）	木材处理/干燥
挤出成型	（塑料行业）	医药/实验室真空
成型	（塑料，聚乙烯，橡胶，轮胎等制造业）	溶剂回收
浸渍	（食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等）	土壤净化
		真空包装
液体脱气	（食品加工，水软化，瓶装厂）	萃取
压缩空气再生	（纸浆，钢铁，汽车，玻璃，化工）	制革
食品加工	（食品加工厂，牛奶厂）	罐装

启动及停车
1、水环真空泵启动
　　 水环真空泵长期停车的泵在开动以前，必须用手转动数圈，以证实水环真空泵内没有卡住或其它损坏现象。
　　 水环真空泵启动按以下顺序进行（参见图5）
　　 （1）打开排气管阀门。
　　 （2）启动电动机（应注意电机的正反转）
　　 （3）迅速打开图5供水管2。逐渐增加供水量，至供水量符合规定要求为止，（应注意不要干运行真空泵）。
2、水环真空泵停车
　　 水环真空泵停车按以下顺序：
　　 （1）（如进气管有阀门）关闭进气管上的阀门。
　　 （2）关闭供水管2，并迅速关停真空泵。
　　 （3）停车后应将泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂。





【SKA型水环式真空泵】产品：

【2BVSKA型水环式真空泵】产品简介：

SKA型水环式真空泵（简称：SKA真空泵），适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。作为压缩机用时，其压力最大至0.26mbar（绝压）。
SKA型水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

型号说明

　　以2BV-230为例

　　2BV—2BV水环式真空泵系列

　　230—最大吸气量230m3/h

【2BVSKA型水环式真空泵】工作原理：

SKA型水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，SKA型水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，SKA型水环式真空泵就连续不断地抽吸或压送气体。
SKA型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当SKA型水环式真空泵排出的气体不再利用时，在SKA型水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

图1 水环真空泵及压缩机工作原理图

当SKA型水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入SKA型水环式真空泵内。压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达能技术指标，满工艺要求

【2BVSKA型水环式真空泵】结构及特点：

△机泵同轴式直联设计，节省空间，易于安装。
△采用机械密封作为标准配置，消除了泄露，维护简便。
△运行平稳，噪音可低至62分贝
△统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用
△独特的柔性排气口设计，不会产生过压缩，确保了SKA在其性能范围内效率最佳。

【2BVSKA型水环式真空泵】使用范围：

SKA型水环式真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域，由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生危险，其应用更加广泛。

【2BVSKA型水环式真空泵】性能参数：

备注：该性能表的性能参数是用15℃的水作工作液，在室温20℃排气压力和常规大气压均为1013hpa(百帕)的状态下所示的数值。当水温和大气压变化时会随之发生变化。

注：1、表中所列数据在下列技术条件下测出：
① 大气压力101325Pa（1013mbar）
② 进水温度15℃
③ 吸入空气温度20℃
④ 空气相对湿度70%
2、性能允许偏差±10%

【2BVSKA型水环式真空泵】性能曲线图：

【2BVSKA型水环式真空泵】选型示例

①设计点参数：
吸气量V=100m3／h
吸气压力P1=40mbara
②其余参数同标准状态(见注)
选择与设计点①最接近的一条曲线
③本例中为71V
根据曲线编号查出相应的产品型号
(即定货号，但仅限于标准型)如本例中可从71V查得泵型为SKA2071-ONC06-IP
注：该性能曲线是在吸入介质为20℃的饱和空气，工作液温度过15℃，排气压力1013mba的状态下得到的。性能允许差±10％。图中左侧为配用大气喷射器的性能曲线。

【2BVSKA型水环式真空泵】安装尺寸图：

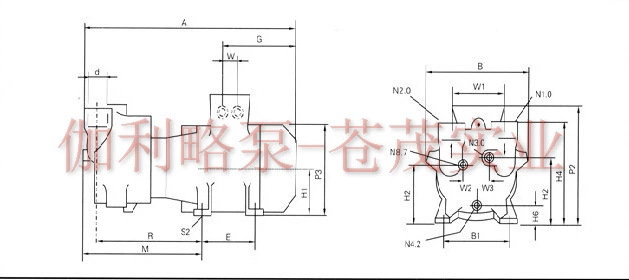

SKA2外形尺寸图（单位：mm）：

型号	曲线编号	A	B	B1	E	H1	H2	H3	H4	H6	M	P2	P3
SKA2-060	60V	455	186	140	100	90	118	126	195	37.5	244	250	180
SKA2-061	61V	476	186	140	100	90	118	195	195	37.5	263	250	180
SKA2-070	70V	545	223	160	140	222	100	128	222	33	280	270	203
SKA2-071	71V	566	223	234	190	140	112	140	234	45	309	300	225

型号	曲线编号	R	S2	W1	W2	W3	d	N3．0	N4.2	N8.7
SKA2-060	60V	217	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
SKA2-061	61V	236	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
SKA2-070	70V	252	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”
SKA2-071	71V	278	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”

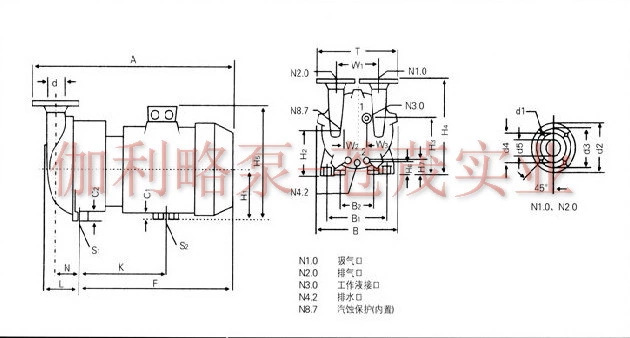

SKA5外形尺寸图（单位：mm）：

型号	曲线编号	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5	H6	H7	K	L
SKA5110-OKC	101V	637	325	255	190	41	26	140	156	202	361	328	38	57	342	130
SKA5111-0KC	111V	672	325	265	216	38	26	150	166	212	371	363	48	68	348	130
SKA5121-OKC	121V	771	347	265	216	36	26	150	167	217	385	363	39	60	430	147
SKA5131-OKC	131V	852	377	300	254	35	30	175	194	249	427	435	53	76	477.5	147
SKA5161-0KC	161V	1044	479	370	389	52	30	210	225	303	521	485	51	80	570	201

型号	曲线编号	F	N	S1	S92	T	d1	d2	d3	d4	d5
SKA5110-0KC…	101V	464	92	φ12X23	φ12	340	19	160	123	97	52
SKA5111-OKC…	111V	500	92	φ12X23	φ12	340	19	160	123	97	52
SKA5121-0KC…	121V	584	97	φ12X23	φ12	382	19	182	142	113	66.5
SKA5131-OKC…	131V	658,5	103	φ12X23	φ14	382	19	182	142	113	66.5
SKA5161-OKC…	161V	808	138	φ15×27	φ14	450	22	200	156	130	80

型号	曲线编号	W1	W2	W3	"d(N1.0,N2.0)"	N3．0	N4.2	N8.7
SKA5110-OKC…	101V	180	52	27	"DN50/2”	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
SKA5111-OKC…	111V	180	52	27	"DN50/2”	G3/4"(丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
SKA5121-OKC…	121V	200	57	29	"DN65/21/2”	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)
SKA5131-OKC…	131V	200	62.5	32	"DN65/21/2”	G3/4" (丝长24)	G3/8"(丝长25)	G3/8" (丝长11)
SKA5161-OKC…	161V	250	81	41	"DN80/3"	G3/4" (丝长24)	G3/8" (丝长25)	G3/8" (丝长11)



【2BVSKA型水环式真空泵】设备安装：

1、水环真空泵的安装：
水环真空泵和压缩机在安装时，安装面必须水平，并通过底角的孔用螺栓安装牢固。为防止在安装时焊渣进入真空泵，在安装时，应在吸气管上安装上过滤网。
2、水环真空泵气水分离器的安装
水环真空泵气水分离器可直接安装在水环真空泵的排气口上，并用螺栓固定牢固。气水分离器有一管路与泵相连，由此供给水环真空泵工作需水量，其余工作水由供水管供给，供水量大小由管路上的阀门调节。
水环真空泵或压缩机的进气管上应装有逆止阀，以便在停车时，防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。

【2BVSKA型水环式真空泵】启动与停车：

1、水环真空泵启动
水环真空泵长期停车的泵在开动以前，必须用手转动数圈，以证实水环真空泵内没有卡住或其它损坏现象。
水环真空泵启动按以下顺序进行（参见图5）
（1）打开排气管阀门。
（2）启动电动机（应注意电机的正反转）
（3）迅速打开图5供水管2。逐渐增加供水量，至供水量符合规定要求为止，（应注意不要干运行真空泵）。
2、水环真空泵停车
水环真空泵停车按以下顺序：
（1）（如进气管有阀门）关闭进气管上的阀门。
（2）关闭供水管2，并迅速关停真空泵。
（3）停车后应将泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂。

【2BVSKA型水环式真空泵】维护：

1、SKA型型水环式真空泵为避免磨损叶轮、泵体或卡住叶轮，随气体和工作液进入泵腔的灰尘颗粒，可通过SKA型水环式真空泵泵底部的冲洗口冲洗掉。
2、如果用硬水作工作液，须经软化，或在一定周期内用溶液清洗泵。
3、SKA型水环式真空泵电动机常工作的轴承比周围温度高15℃～20℃，最高不允许超过55℃～60℃，正常工作的轴承每年应装油1-2次，每年至少清洗轴承一次，并将润滑油全部更换。
4、SKA型水环式真空泵采用的机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需更换新零件。

【2BVSKA型水环式真空泵】故障原因及排除方法：

SKA型水环式真空泵故障现象	SKA型水环式真空泵可能原因	SKA型水环式真空泵排除方法
SKA型真空泵电机不起动；无声音	两根电源线断裂	检查接线
电机不起动；有嗡嗡声	一根接线断，电机转子堵转 叶轮故障 电机轴承故障	必要时排空清洁泵，修正叶轮间隙 换叶轮 换轴承
电机开动时，电流断路器跳闸	绕组短路 电机过载 排气压力过高 工作液过多	检查电机绕组 降低工作液流量 降低排气压力 减少工作液
消耗功率过高	产生沉淀	清洁、除掉沉淀
SKA型真空泵不产生真空	无工作液 系统泄漏严重 旋转方向错	检查工作液 修复泄漏处 更换两根导线改变旋转方向
SKA型真空泵真空度太低	泵太小 工作液流量太小 工作液温度过高（<15℃） 磨蚀 系统轻度泄漏 密封泄漏	用大一点的泵 加大工作液流量 冷却工作液，加大流量 更换零件 修复泄漏处 检查密封
SKA型真空泵尖锐噪声	产生气蚀 工作液流量过高	联接气体蚀保护件 检查工作液，降低流量
SKA型真空泵泄漏	密封垫坏	检查所有密封面
