材质 | 不锈钢 |
---|---|
产地 | 长沙 |
功率 | 90kw |
流量 | 101 |
排出口径 | 125mm |
驱动形式 | 电动 |
吸入口径 | 125mm |
扬程 | 193.5 |
重量 | 447 |
转速 | 2950r/m |
泵轴位置 | 卧式 |
叶轮吸入方式 | 单吸式 |
品牌 | 长沙东方 |
型号 | 125DF25*9 |
吸入方式 | 单吸泵 |

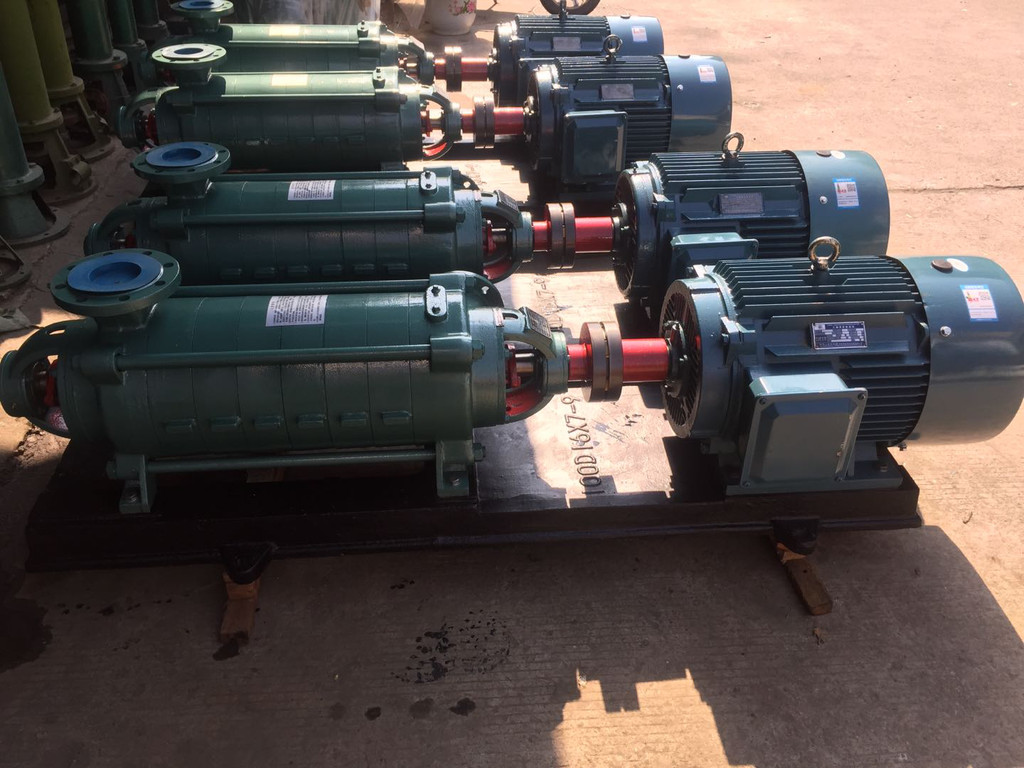

125DF25*9供应多级泵 卧式多级泵 长沙东方泵厂
1、 多级泵效率如何计算?多级泵的有效功率可以通过流量和扬程,输送介质密度来计算,而要计算轴功率要知道效率,那么多级泵效率如何计算?什么叫多级泵的效率?多级泵效率计算的公式是什么?多级泵效率指泵的有效功率和轴功率之比。=pe/p泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用p表示。有效功率即:泵的扬程和质量流量及重力加速度的乘积。pe=gqh(w)或pe=qh/1000(kw):泵输送液体的密度(kg/m3):泵输送液体的重度=g(n/m3)g:重力加速度(m/s)质量流量qm=q(t/h或kg/s)因为多级泵的功率N(KW)=扬程(m)流量(m3/s)1000(水的重度Kg/m3)102(功率转换系数)(多级泵的效率),由此可求得多级泵的效率。如能实测电流、电压(可计算得多级泵的功率),通过测量流量、扬程,多级泵的效率便可求得,这就是多级泵效率计算公式。
型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
125D.DF.DY.MD25×2 | 72 | 20 | 51.2 | 2950 | 14.20 | 22 | Y180M-2 | 70.5 | 3.2 | 125 | 125 | 225 |
101 | 28 | 43 | 15.20 | 77.5 | 3.6 | |||||||
119 | 33 | 35 | 15.30 | 77 | 4.3 | |||||||
125D.DF.DY.MD25×3 | 72 | 20 | 76.8 | 2950 | 21.30 | 30 | Y200L1-2 | 70.5 | 3.2 | 125 | 125 | 250 |
101 | 28 | 64.5 | 22.80 | 77.5 | 3.6 | |||||||
119 | 33 | 52.5 | 22.90 | 77 | 4.3 | |||||||
125D.DF.DY.MD25×4 | 72 | 20 | 102.4 | 2950 | 28.40 | 37 | Y200L2-2 | 70.5 | 3.2 | 125 | 125 | 275 |
101 | 28 | 86 | 30.40 | 77.5 | 3.6 | |||||||
119 | 33 | 70 | 30.60 | 77 | 4.3 | |||||||
125D.DF.DY.MD25×5 | 72 | 20 | 128 | 2950 | 35.50 | 45 | Y225M-2 | 70.5 | 3.2 | 125 | 125 | 300 |
101 | 28 | 107.5 | 38.00 | 77.5 | 3.6 | |||||||
119 | 33 | 87.5 | 38.25 | 77 | 4.3 | |||||||
125D.DF.DY.MD25×6 | 72 | 20 | 153.6 | 2950 | 42.60 | 55 | Y250M-2 | 70.5 | 3.2 | 125 | 125 | 325 |
101 | 28 | 129 | 45.60 | 77.5 | 3.6 | |||||||
119 | 33 | 105 | 45.90 | 77 | 4.3 | |||||||
125D.DF.DY.MD25×7 | 72 | 20 | 179.2 | 2950 | 49.70 | 75 | Y280S-2 | 70.5 | 3.2 | 125 | 125 | 350 |
101 | 28 | 150.5 | 53.20 | 77.5 | 3.6 | |||||||
119 | 33 | 122.5 | 53.55 | 77 | 4.3 | |||||||
125D.DF.DY.MD25×8 | 72 | 20 | 204.8 | 2950 | 56.80 | 75 | Y280S-2 | 70.5 | 3.2 | 125 | 125 | 375 |
101 | 28 | 172 | 60.80 | 77.5 | 3.6 | |||||||
119 | 33 | 140 | 61.20 | 77 | 4.3 | |||||||
125D.DF.DY.MD25×9 | 72 | 20 | 230.4 | 2950 | 63.90 | 90 | Y280M-2 | 70.5 | 3.2 | 125 | 125 | 400 |
101 | 28 | 193.5 | 68.40 | 77.5 | 3.6 | |||||||
119 | 33 | 157.5 | 68.85 | 77 | 4.3 |
