东方100FSB-32卧式单级泵单吸氟塑料合金化工泵

产品分类： 化工泵

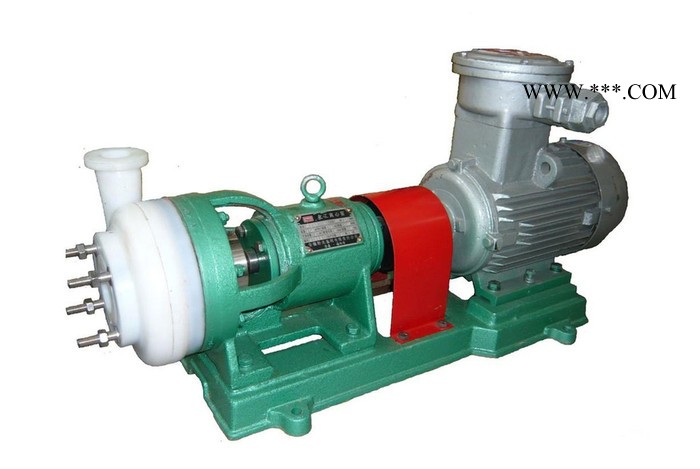

产品名称：FSB氟塑料合金化工泵

流量范围：Q=100m3/h

扬程范围：H=32m

输送温度：-20℃～120℃ (高于80℃时请申明)

吸入压力：? (高于0.3 MPa时请申明)

密封形式：机械密封

材质：铸钢和铸不锈钢

产品概述
?FSB型氟塑料合金离心泵按国际标准设计，泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸**、醋酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前世界上 强耐腐蚀装备之一。其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
??本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

??型号意义

结构图

        1泵体 2叶轮 3后盖 4压盖 5密封件 6支架?7泵轴
??8油盖 9油镜 10轴承 11轴承压盖 12联轴器 13吊紧螺栓

??FSB型氯塑料合金泵由泵体.叶轮.后盖.密封件.支架.泵轴.轴承.连轴器.吊^镙栓.镙母.底扳组成。
??1、泵体：左右两边连接部分内埋钢质法兰囫各一只楱压塑料合金制成。
??2、后盖右边一侧内埋一只不锈钢板（1Cr18Ni9Ti）模压塑料合金而成。
??3、叶轮：采用接轴连接方法.金厲轴力 钢糟加工后外包塑料合金模压而成.使叶轮与金厲接轴牢固地结为一体.保证轴根与叶轮后部承受随旋转时的扭矩力.这样介质浸湿部分为塑料合金。
??4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技木.由碳化硅、高纯度氯化铝陶瓷.墳充四氟.石墨等材料制成.

??使用与注意事项
??安装及注意事项
1.在安装前应对泵和电机进行检査，各部分应完好无损，泵内无杂物。
??2.将本泵放置水平位置上接上进、出管和接通电源. 后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
??3.塑料合金泵钢度较金属差，故管路重量不能直接压在泵体上，迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
??4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
??5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。

??起动与停车
?1．往水泵内注足液体（引液）。
??2．桧査支架油室的油位是否在规定范围内。
??3．检査电动机运转方向.调看泵的旋转标记。
??4．关闭出口阀门及压力表旋塞。
??5．启动电机.打开压力表旋塞.慢慢打开出口阀门，当压
??6．重要停车时，首先关闭出水阀，再切断电源。
??力表指针指到需要的位置时.停止出水阀门大小的调整。

??拆卸与安装
??泵的拆卸
??1．泵与电机联接用爪型联轴器连接，拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
??2．松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
??3．松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
??4．松开机械密封动!不固定螺钉，用木锤轻击连轴器中心吊紧螺栓，叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
??5．松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。

?装配
??按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。
