驱动方式 | 电动 |
---|---|
叶轮数目 | 11 |
汽蚀余量 | 2.0(m) |
结构原理 | 喷射泵 |
重量 | 154.2(kg) |
电压 | 380(V) |
是否跨境货源 | 否 |
材质 | 铸铁 |
电源电压 | 380V |
工作温度 | 常温 |
功率 | 18.5(kw) |
级数 | 多级 |
流量 | 6.3(m3/h) |
排出口径 | 40(mm) |
驱动形式 | 电动 |
输送介质 | 清水泵 |
吸入口径 | 40(mm) |
性能 | 耐磨 |
扬程 | 275(m) |
叶轮数量 | 11 |
用途 | 化工泵 |
转速 | 2950r/min |
泵轴位置 | 卧式 |
叶轮结构 | 封闭式叶轮 |
叶轮吸入方式 | 单吸 |
品牌 | 湘楚东方 |
型号 | DF6-25*11 |

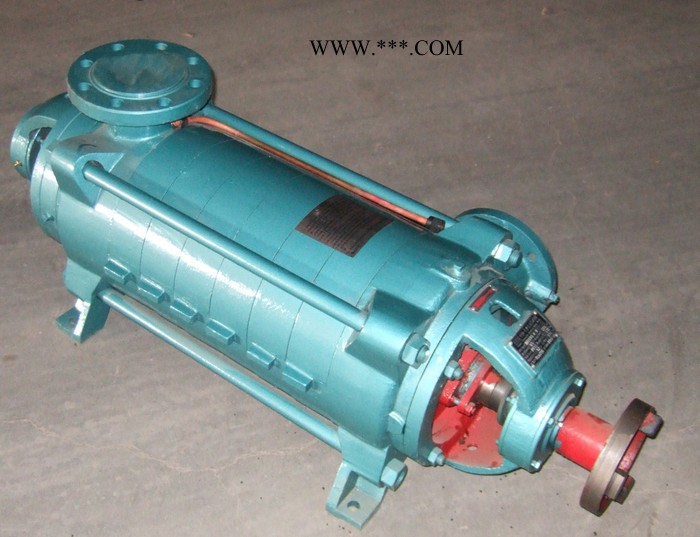

长沙东方DF6-25*11不锈钢耐腐蚀清水多级泵化工泵
结构型式
泵的吸入口、吐出口均垂直向上,转子轴向力由平衡盘来平衡。轴封可为填料密封,也可为机械密封。转子的支承,仅DG85-80、DG85-67、DG155-67采用滑动轴承,稀油润滑,其它泵均采用滚动轴承。
旋转方向
从电机端看,泵为顺时针方向旋转。
主要零件材质
泵的过流部件除DG85-80、200DG43材质为铸钢外,其余泵材质均为铸铁。
成套范围
成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
概述
DG型泵系单吸、多级、节段式离心清水泵,适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体,此两种泵输送介质温度为-20℃~105℃(DG85-80、200DG43除外,此两种泵输送介质温度为-20℃~105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。
参数范围
流量:6~346m3/s
扬程:102~1056m
型号说明
DG25-50×3
DG-单吸、多级锅炉给水泵 25-流量(m3/h) 50-泵单级扬程(m) 3-泵级数
40DGⅠ40×3
40-泵进口口径(mm) DG-单吸、多级锅炉给水泵 40-泵单级扬程(m) 3-泵级数
当泵房或机组发生振动时,应针对具体情况,逐一分析可能造成振动的原因,找出问题的症结后,在采取有效的技术措施加以消除。有些措施比较简单,有些措施相当复杂。若需要大量的资金,应对可采用的几个方案进行技术经济比较,结合机组技术改造进行。以下给出了电机、水泵的常见原因及消除措施,希望能帮您快速解决水泵振动这一故障。
1、电动机振动的常见原因及消除措施
1)轴承偏磨:机组不同心或轴承磨损。消除措施:重校机组同心度,调整或更换轴承。
2)定转子摩擦:气隙不均匀或轴承磨损。消除措施:重新调整气隙,调整或更换轴承。
3)转子不能停在任意位置或动力不平衡。消除措施:重校转子静平衡和动平衡。
4)轴向松动:螺丝松动或安装不良。消除措施:拧紧螺丝,检查安装质量。
5)基础在振动:基础刚度差或底角螺丝松动。消除措施:加固基础或拧紧底角螺丝。
2、水泵振动的常见原因及消除措施
1)手动盘车困难:泵轴弯曲、轴承磨损、机组不同心、叶轮碰泵壳。消除措施:校直泵轴、调整或更换轴承、重校机组同心度、重调间隙。
2)泵轴摆度过大:轴承和轴颈磨损或间隙过大。消除措施:修理轴颈、调整或更换轴承
3)水力不平衡:叶轮不平衡、离心泵个别叶槽堵塞或损坏。消除措施:重校叶轮静平衡和动平衡、消除堵塞,修理或更换叶轮。
4)轴流泵轴功率过大:进水池水位太低,叶轮淹没深度不够,杂物缠绕叶轮,泵汽蚀损坏程度不同,叶轮缺损。消除措施:抬高进水池水位,降低水泵安装高程消除杂物,并设置栏污栅,修理或更换叶轮。
3、其它原因引起的机组振动及消除措施
1)拦污栅堵塞,进水池水位降低。消除措施:栏污栅清污,加设栏污栅清污装置。
2)前池与进水池设计不合理,进水流道与泵不配套使进水条件恶化。消除措施:栏污栅清污,加设栏污栅清污装置合理设计与该进前池、进水池和进水流道的设计。
3)形成虹吸时间过长,使机组较长时间在非设计工况运行。消除措施:加设抽真空装置,合理设计与改进虹吸式出水流道。
4)进水管道固定不牢或引起共振。消除措施:加设管道镇墩和支墩,加固管道支撑,改变运行参数,改变运行参数避开共振区。
型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
D.DF.DY.MD6-25×2 | 3.75 | 1.04 | 51 | 2950 | 1.49 | 3 | Y100L-2 | 35 | 2 | 40 | 40 | 80 |
6.3 | 1.75 | 50 | 1.84 | 46.5 | 2 | |||||||
7.5 | 2.08 | 49 | 2.08 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×3 | 3.75 | 1.04 | 76.5 | 2950 | 2.23 | 5.5 | Y132S1-2 | 35 | 2 | 40 | 40 | 90 |
6.3 | 1.75 | 75 | 2.77 | 46.5 | 2 | |||||||
7.5 | 2.08 | 73.5 | 3.12 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×4 | 3.75 | 1.04 | 102 | 2950 | 2.98 | 7.5 | Y132S2-2 | 35 | 2 | 40 | 40 | 100 |
6.3 | 1.75 | 100 | 3.69 | 46.5 | 2 | |||||||
7.5 | 2.08 | 98 | 4.16 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×5 | 3.75 | 1.04 | 127.5 | 2950 | 3.73 | 7.5 | Y132S2-2 | 35 | 2 | 40 | 40 | 110 |
6.3 | 1.75 | 125 | 4.61 | 46.5 | 2 | |||||||
7.5 | 2.08 | 122.5 | 5.20 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×6 | 3.75 | 1.04 | 153 | 2950 | 4.47 | 11 | Y160M1-2 | 35 | 2 | 40 | 40 | 120 |
6.3 | 1.75 | 150 | 5.53 | 46.5 | 2 | |||||||
7.5 | 2.08 | 147 | 6.24 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×7 | 3.75 | 1.04 | 178.5 | 2950 | 5.22 | 11 | Y160M1-2 | 35 | 2 | 40 | 40 | 130 |
6.3 | 1.75 | 175 | 6.45 | 46.5 | 2 | |||||||
7.5 | 2.08 | 171.5 | 7.28 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×8 | 3.75 | 1.04 | 204 | 2950 | 5.96 | 15 | Y160M2-2 | 35 | 2 | 40 | 40 | 140 |
6.3 | 1.75 | 200 | 7.37 | 46.5 | 2 | |||||||
7.5 | 2.08 | 196 | 8.32 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×9 | 3.75 | 1.04 | 229.5 | 2950 | 6.71 | 15 | Y160M2-2 | 35 | 2 | 40 | 40 | 150 |
6.3 | 1.75 | 225 | 8.29 | 46.5 | 2 | |||||||
7.5 | 2.08 | 220.5 | 9.36 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×10 | 3.75 | 1.04 | 255 | 2950 | 7.45 | 18.5 | Y160L-2 | 35 | 2 | 40 | 40 | 160 |
6.3 | 1.75 | 250 | 9.21 | 46.5 | 2 | |||||||
7.5 | 2.08 | 245 | 10.40 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×11 | 3.75 | 1.04 | 280.5 | 2950 | 8.20 | 18.5 | Y160L-2 | 35 | 2 | 40 | 40 | 170 |
6.3 | 1.75 | 275 | 10.13 | 46.5 | 2 | |||||||
7.5 | 2.08 | 269.5 | 11.44 | 48 | 2.5 | |||||||
D.DF.DY.MD6-25×12 | 3.75 | 1.04 | 306 | 2950 | 8.94 | 18.5 | Y160L-2 | 35 | 2 | 40 | 40 | 180 |
6.3 | 1.75 | 300 | 11.05 | 46.5 | 2 | |||||||
7.5 | 2.08 | 294 | 12.48 | 48 | 2.5 |
