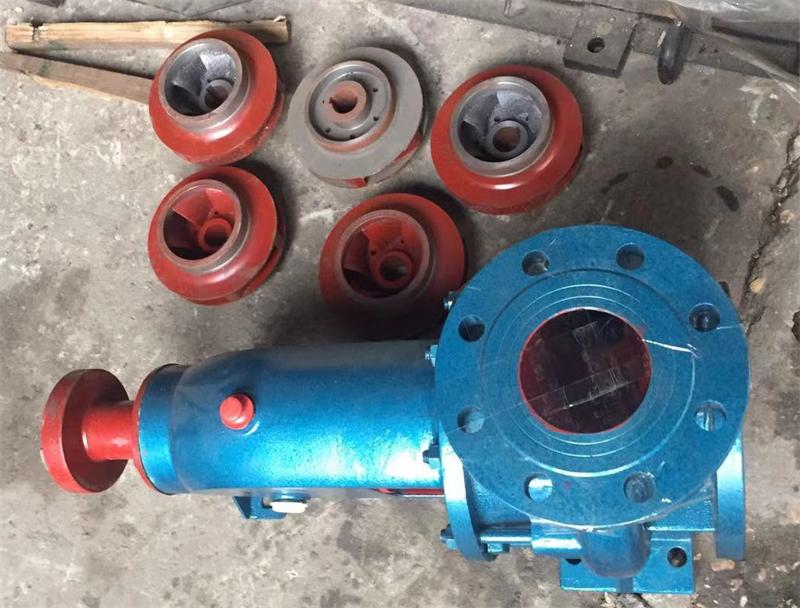

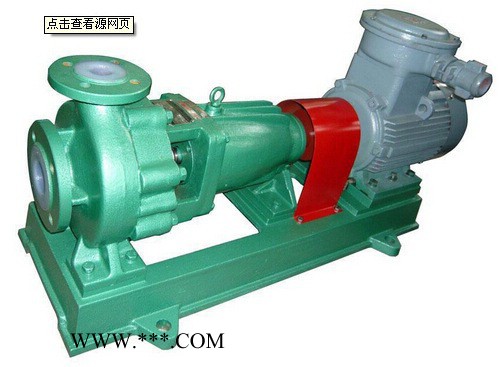

用途 | 化工泵 |
---|---|
输送介质 | 清水泵 |
叶轮结构 | 封闭式 |
级数 | 单级 |
材质 | 氟塑料 |
流量 | 12.5(m3/h) |
驱动方式 | 电动 |
性能 | 离心泵 |
扬程 | 25(m) |
原理 | 离心泵 |
执行质量标准 | 国标 |
泵轴位置 | 卧式 |
叶轮吸入方式 | 单吸 |
品牌 | 湘楚东方 |
型号 | 50FSB-25 |
型号意义
结构图
1泵体 2叶轮 3后盖 4压盖 5密封件 6支架 7泵轴
8油盖 9油镜 10轴承 11轴承压盖 12联轴器 13吊紧螺栓
FSB型氯塑料合金泵由泵体.叶轮.后盖.密封件.支架.泵轴.轴承.连轴器.吊^镙栓.镙母.底扳组成。
1、泵体:左右两边连接部分内埋钢质法兰囫各一只楱压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢板(1Cr18Ni9Ti)模压塑料合金而成。
3、叶轮:采用接轴连接方法.金厲轴力 钢糟加工后外包塑料合金模压而成.使叶轮与金厲接轴牢固地结为一体.保证轴根与叶轮后部承受随旋转时的扭矩力.这样介质浸湿部分为塑料合金。
4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技木.由碳化硅、高纯度氯化铝陶瓷.墳充四氟.石墨等材料制成.
型号 | 流量(m3/h) | 扬程 | 口径(mm) | 功率(kw) | 转速 | 汽蚀余量 | 效率 | ||
(m) | 进口 | 出口 | 轴功率 | 电机功率 | (r/min) | (m) | (%) | ||
40FSB-20 | 10 | 20 | ф40 | ф32 | 1.4 | 3 | 2900 | 3 | 45 |
40FSB-30 | 10 | 30 | ф40 | ф32 | 1.6 | 3 | 2900 | 3 | 42 |
50FSB-25 | 12.5 | 25 | ф50 | ф32 | 1.8 | 3 | 2900 | 3 | 55 |
50FSB-30 | 13 | 30 | ф50 | ф32 | 1.9 | 3 | 2900 | 3 | 46 |
65FSB-32 | 25 | 32 | ф65 | ф50 | 4.7 | 5.5 | 2900 | 3 | 65 |
80FSB-20 | 50 | 20 | ф80 | ф65 | 4.6 | 5.5 | 2900 | 3 | 45 |
80FSB-25 | 42 | 25 | ф80 | ф65 | 5.7 | 7.5 | 2900 | 3 | 67 |
80FSB-30 | 50 | 30 | ф80 | ф65 | 6.9 | 7.5 | 2900 | 3.5 | 68 |
80FSB-40 | 45 | 40 | ф80 | ф50 | 10 | 11 | 2900 | 3.5 | 48 |
80FSB-50 | 50 | 50 | ф80 | ф50 | 12 | 15 | 2900 | 3.5 | 57 |
80FSB-55 | 50 | 55 | ф80 | ф50 | 13.5 | 18.5 | 2900 | 4 | 50 |
100FSB-32 | 100 | 32 | ф100 | ф80 | 12 | 15 | 2900 | 3.5 | 70 |
