| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 80（mm） |
| 规格 | DN100 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 适用介质 | 蒸汽 |
| 用途 | 调节 |
| 作用对象 | 电站 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海 |
| 型号 | ZKJR-16C |
| 材质:碳钢 | 连接形式:法兰 |
| 结构形式:浮动球球阀 | 公称通径:80（mm） |
| 适用介质:蒸汽 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 |
| 流动方向:单向 | 驱动方式:电子 |
| 零部件及配件:配件 | 用途:调节 |
| 类型(通道位置):二通式 | 作用对象:电站 |

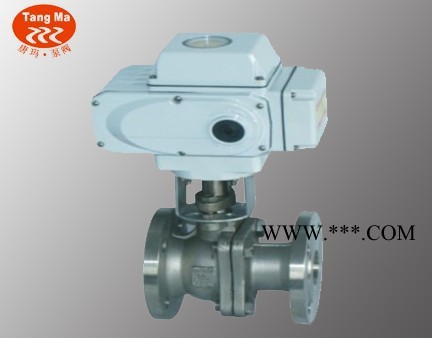

ZKJR电动O型切断球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点,适用于两位切断、调节的场合。执行机构可根据用户要求配置GTX、AL等气活塞式执行机构或UNIC、PSQ、HQ、DHL等型号电子式电动执行机构。
ZKJR电动O型切断球阀规格参数:
| CH系列执行机构技术参数 | 阀体参数 |
| 电源 | AC200/220V，50/60Hz | 公称通径 | DN10～300mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa（定制） |
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 |
| 保护装置 | 过热保护 | 流量特性 | 快开特性 |
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-300 |
| 250:1 | 350:1 |
| 手动操作 | 同附带手柄操作 | 基本误差 | ±1% |
| 限位 | 电气、机械二重限位 | 死区 | ≤1% |
| 防护等级 | 相当于IP-65 | 回差 | ≤1% |
| 位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 |
| 驱动电机 | 8W/E | PTFE≤150℃RTFE≤180℃PPL≤300℃硬密封≤450℃ |
| | |
ZKJR电动O型切断球阀外形尺寸:
| 公称压力DN | L | D | H | L1 | D1 | b | Z-d1 | H1 |
| 压力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | | | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | |
| 15 | 130/130/140 | 95 | 275 | 157 | 65 | 14/16/16 | 4-14 | 48 |
| 20 | 140/140/150 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 |
| 25 | 150/150/165 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 |
| 32 | 165/165/180 | 135 | 354 | 208 | 100 | 16/16/18 | 4-18 | 68 |
| 40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/16/18 | 4-18 | 73 |
| 50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 |
| 65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 |
| 80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 |
| 100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 |
| 125 | 320/320/360 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 |
| 150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 |
| 200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 |
| 250 | 630 750 | 405 470 | 545 | 380 | | | | |
| 300 | 750 870 | 460 530 | 580 | 380 | | | | |
订货须知”1.ZKJR电动O型切断球阀产品名称型号2.ZKJR电动O型切断球阀公称口径3.ZKJR电动O型切断球阀的阀前阀后压力4.ZKJR电动O型切断球阀是否带附件以便我们为您正确选型5.ZKJR电动O型切断球阀使用介质种类及温度范围
