| 品牌 | 上海金盾阀门 |
|---|
本小店都价格均是单价，不含税不含运费，含税加10点 。如有疑问询拨打：15900585256 谢谢！

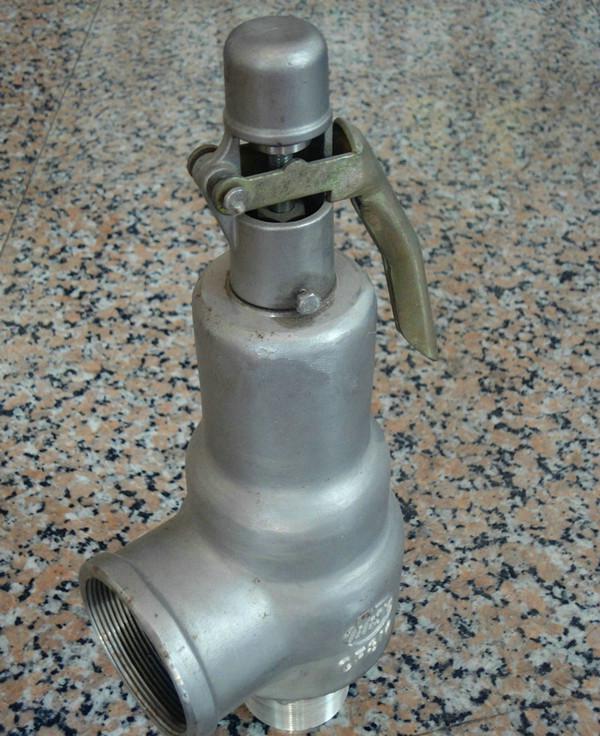

不锈钢外螺纹安全阀A28W-16P使用范围
A28H适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，A28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
不锈钢外螺纹安全阀A28W-16P主要零部件材料：
NO. | 零件名称 | A28H材料 | A28Y-P材料 | A28Y-R8材料 |
1 | 阀体 | HT200 | ZG1Cr18Ni9Ti | CF8M |
2 | 阀座 | 35 | ZG1Cr18Ni9Ti | CF8M |
3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 316 |
4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
5 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
6 | 阀杆 | 2Cr13 | 2Cr13 | 316 |
7 | 调整螺杆 | 45 | 2Cr13 | 316 |
8 | 保护罩 | ZG200-400 | ZG200-400 | CF8M |
| 密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 | |
不锈钢外螺纹安全阀A28W-16P连接尺寸参数：
公称通径 | 尺寸 | |||||
do | Rc | G | L | L1 | H | |
15 | 10 | 1/2' | 3/4' | 37 | 62 | 189 |
20 | 12 | 3/4' | 1' | 40 | 65 | 196 |
25 | 15 | 1' | 11/4' | 45 | 72 | 277 |
32 | 20 | 11/4' | 11/2' | 55 | 85 | 312 |
40 | 25 | 11/2' | 2' | 67 | 100 | 322 |
50 | 32 | 2' | 21/2' | 76 | 112 | 348 |
65 | 40 | 21/2' | 3' | 110 | 135 | 370 |
80 | 60 | 3' | 4' | 110 | 145 | 410 |
