调节阀

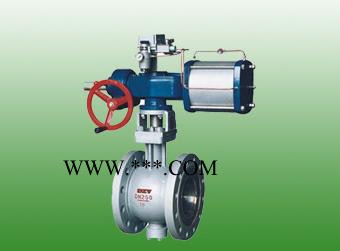

上明牌HVV V型调节球阀由活塞执行机构和球阀组成，可用于高压和大口径场合，该阀在电力、石油、造纸、化工等
  部门得到广泛应用，对控制造纸工业的纸浆显得尤为优越
  ◆主要特点
  结构紧凑，体积小巧、装卸维护方便 流量系数大、可调范围广、密封可靠 球芯上的V型口与阀座之间具有很好
  的剪切作用， 适合于控制高粘度、含纤维细颗粒的流体
  ◆主要技术参数
  阀 体
  型 式：直通铸造球形阀
  公称通径：DN25～300mm
  公称压力：PN 16、64.105Pa
  连接型式：对夹式，外配法兰符合JB79-59规定
  材 料：铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（1Cr18Ni9Ti）
  压盖型式：螺栓压紧式
  填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉纺织填料 介质温度范围表：

  ◆阀内组件
  阀芯形式：V 型球型
  阀芯材料：不锈钢1Cr18Ni9Ti、12MO2Ti
  阀座材料：F型----填加二硫化钼强化聚四氟乙烯，其使用温度、压力范围如图 L型—0CR17Ni12Mo2不锈钢薄
  板，其使用温度、压力范围如图 H型—0CR17NiMo2不锈钢，其使用温度、压力范围如图
  ◆执行机构
  型号名称：9900RA、9800RA系列横装活塞式角行程执行机构
  结构形式：双气控—无弹簧，执行机构无原始位置，工作时需二个操作压力 单气控—有弹簧，执行机构有原始
  位轩，工作时需一个操作压力
  操作压力：400～500KPa
  环境温度：-25～+60℃
  ◆阀作用型式：正作用---输入操作压力，输出轴接顺时针方向转动 反作用—-输入操作压力，输出轴接逆时针方
  向转动
  ◆任选附件：HEP、ZPD定位器、手轮机构、限位开关、电磁阀、空气过滤减压器
  ◆泄漏量：F型阀座微气泡
  ◆回 差：1.5%（带定位器）
  ◆基本误差：±2%（带定位器）
  ◆可调范围：100：1
  ◆固有流量特性：近似等百分比
