| 加工定制 | 是 |
|---|---|
| 连接形式 | 法兰 |
| 公称通径 | 40（mm） |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 压力环境 | 高压 |
| 工作温度 | 低温 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 类型(通道位置) | 二通式 |
| 标准 | 德标 |
| 密封形式 | 软密封型 |
| 材质 | 碳钢 |
| 品牌 | 宗力 |
| 型号 | ZH |
| 加工定制:是 | 材质:碳钢 |
| 连接形式:法兰 | 公称通径:40（mm） |
| 适用介质:水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 | 压力环境:高压 |
| 工作温度:低温 | 流动方向:单向 |
| 驱动方式:电磁 | 零部件及配件:配件 |
| 形态:蝶式 | 类型(通道位置):二通式 |
| 标准:德标 | 密封形式:软密封型 |
欢迎光临宗力阀门制造有限公司主页：www.zjzongli.com

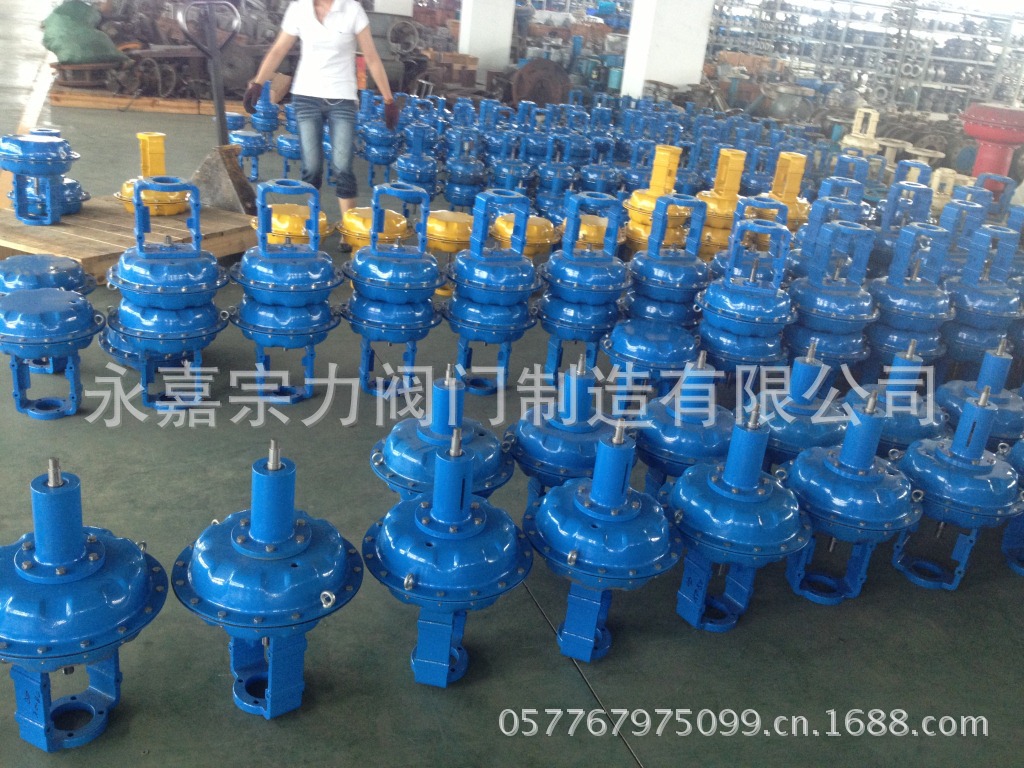

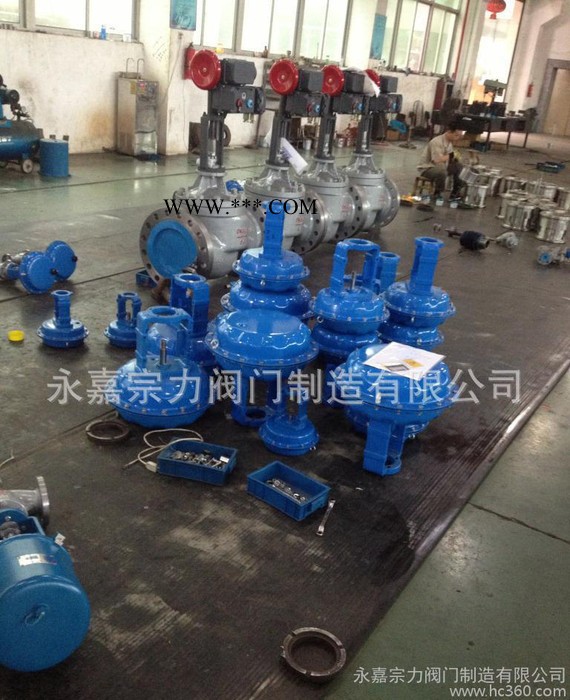

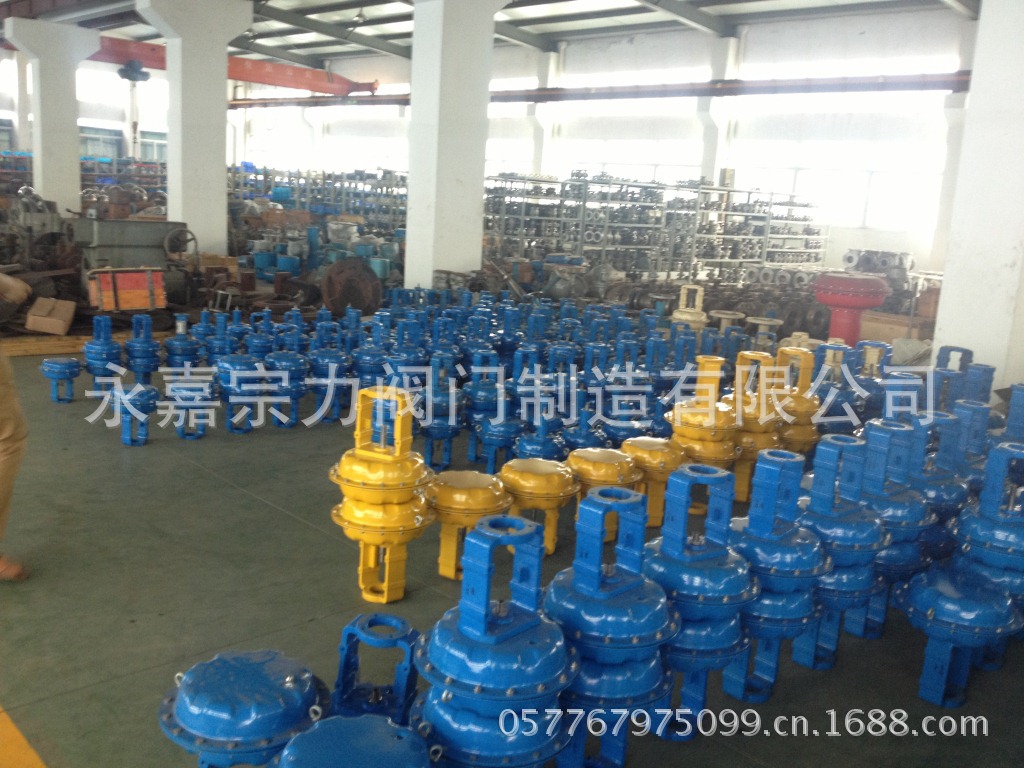

ZH型气动薄膜执行机构介绍
作用形式ZHA型：正作用，气关，当气压增加时，阀杆部件向下移；
ZHB型：反作用，气开，当气压增加时，阀杆部件向上移。
性能及选用参数表
| 型号 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 行程（mm） | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
| 有效面积（cm） | 200 | 350 | 350 | 560 | 960 | 1600 |
| 气源接口尺寸 | M10×1 | M12×1.25 | M16×1.5 | |||
| 气源压力 | 0.14、0.25MPa | |||||
| 环境温度 | -30~60ºC | |||||
| 弹簧范围 | 0.02~0.10、0.04~0.10、0.08~0.24MPa | |||||
| 回差 | 带定位器：1% 不带定位器：3% | |||||
| 线性 | 带定位器：1% 不带定位器：±5% | |||||
型号编制
| ZH | 作用形式 | -尺寸规格 | -弹簧范围（KPa） | -手轮机构 |
| ZH系列执行器 | A:正作用 B:反作用 | 11 22 23 34 45 56 | 20-100 40-200 80-240 | 无:不带手轮 D:顶装手轮 C:侧装手轮 |
外形尺寸及重量
| 型号 尺寸 | ZH-22 | ZH-23 | ZH-34 | ZH-45 | ZH-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| h1 | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-d1 | 2-d10 | 2-d10 | 4-d12 | 4-d14 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重量(kg) | 12 | 16 | 22 | 52 | 125 |
| 调节阀通径DN | 阀杆螺纹 |
| 3/4” | M8 |
| 20,25,32,40,50 | M8 |
| 65,80,100 | M12×1.25 |
| 125,150,200 | M16×1.5 |
| 250,300 | M20×1.5 |
