| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 50（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 种类 | 双金属片 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 品牌 | 申欧 |
| 型号 | SF-1/2/3-GF-25C-DN50 |
一、通用型双金属疏水阀的四种功能：1、排空气和不：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。
3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
4、起止回阀作用：阀球能在管线产生加流时，立即关闭排放孔，无须附加装置。

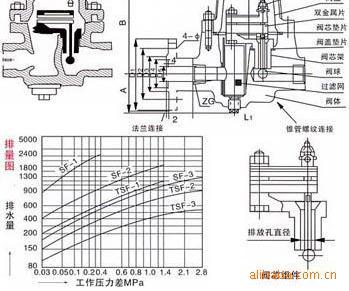

二、主要连接尺寸
型号 | 公称通径DN（mm） | 尺寸 | ||
L | H | H1 | ||
TSF-1/2/3 | 15 | 110 | 130 | 35 |
20 | 110 | 130 | 35 | |
25 | 110 | 130 | 35 | |
SF-1/2/3 | 15 | 155 | 170 | 45 |
20 | 155 | 170 | 45 | |
25 | 155 | 170 | 45 | |
三、主要零件材料
零件名称 | 材料 |
阀体 | 碳钢 |
垫片 | |
垫片 | F304柔性石墨 |
阀芯组件 | 不锈钢 |
排放孔密封面 | 堆焊硬质合金 |
过滤网 | 不锈钢 |
型号 | 公称通径DN（mm） | 尺寸 | |||||||
L | H | D | D1 | D2 | b | f | Z-Φd | ||
SF-1/2/3-GF | 15 | 230 | 180 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 230 | 180 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 230 | 185 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
32 | 250 | 195 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
40 | 250 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
50 | 250 | 208 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
TSF-1/2/3-GF | 15 | 210 | 140 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 210 | 145 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 210 | 150 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
