一、特点及应用

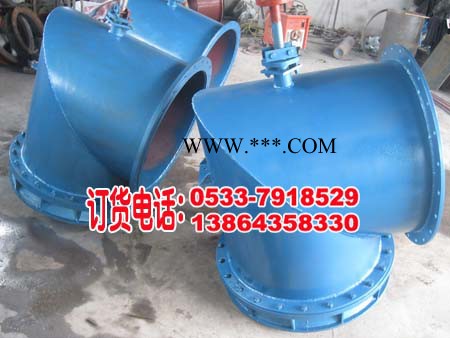

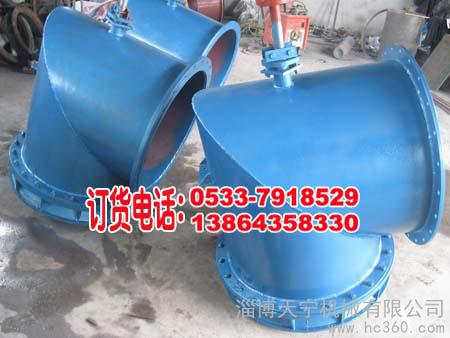

1、淄博天宁机械有限公司生产的PZI、PZII型配水闸阀是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于60℃。根据工作方式分为手动（PZ—I型）和电动（PZ-II型）。

2、型号意义：如PZ—400—II

PZ——配水闸阀

400—公称直径

II—II型（电动）

二、结构说明
1、配水闸阀由操纵台，连接杆、阀杆、闸阀、短管等部件组成。

2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷。

3、闸阀由阀体和阀辨构成。 阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以保证阀的密封性能。

4、短管用于埋入配水井壁，为焊接件。

5、连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。

三、淄博天宁机械有限公司生产的PZI、PZII型配水闸阀主要参考数据

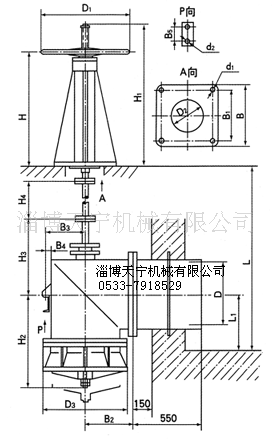

四、外形及安装尺寸表

（1）不同L值时的连接杆长度H4

（2）安装尺寸表

本公司经营pz600配水闸阀、水泵配件、疏水阀，质量保证，欢迎咨询洽谈。

欲了解更多技术参数，请您致电13475604509联系咨询，谢谢。
