材质 | 铸钢 |
---|---|
连接形式 | 螺纹 |
种类 | 双金属片 |
公称通径 | 20(mm) |
适用介质 | 蒸汽 |
压力环境 | 常压 |
工作温度 | 常温 |
标准 | 国标 |
流动方向 | 单向 |
驱动方式 | 蒸汽 |
零部件及配件 | 阀体 |
形态 | 膨胀式 |
类型(通道位置) | 二通式 |
规格 | DN20 |
PN16 | WCB |

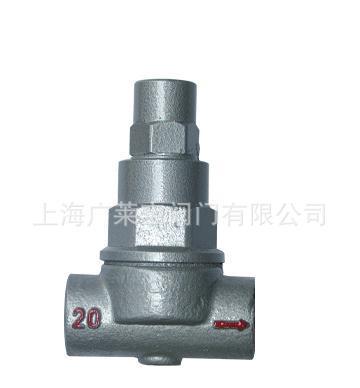

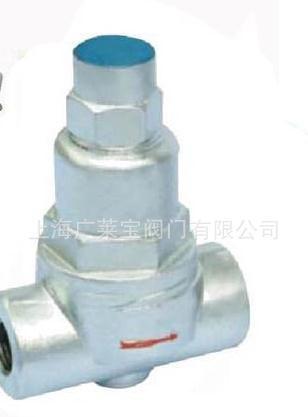

品牌 | GLBV |
型号 | CS17H-16C |
1.可调整凝结水的排放温度,有效地利用凝结水的显热。2.阀前始终有凝结水,形成水封,无蒸汽泄漏。3.可任意角度安装,并随时可调整排水温度。4.抗水击,排气性能优良。5.球面关闭方式,使用寿命长 3工作原理
双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。4型号规格外型尺寸 :
产品型号 | 通径 (mm) | 连接方式 | 工作压力范围(Mpa) | **高充许温度(℃) | 阀体材料 | 外型尺寸 | |||
L | H1 | H2 | W | ||||||
LTB6(CS17H-16C) | 15-25 | 螺纹 | 0.01-1.6 | 220 | WBC A105 | 95 | 111 | 23 | 60 |
LTB6FCS47H-16C | 15 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 150 | 111 | 23 | 60 |
20 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 160 | 111 | 23 | 60 | |
25 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 160 | 111 | 26 | 60 | |
32 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 210 | 118 | 27 | 61 | |
40 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 230 | 123 | 30 | 66 | |
50 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 230 | 123 | 30 | 66 | |
(LTB6W)CS67H-16C | 15 | 承插焊 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 |
20 | 承插焊 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 | |
25 | 承插焊 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 | |
(TB11)CS17H-16C | 15 | 螺纹 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 |
20 | 螺纹 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 | |
25 | 螺纹 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 | |
(TB11F)CS47H-16C | 15 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 150 | 111 | 23 | 60 |
20 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 160 | 111 | 23 | 60 | |
25 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 160 | 111 | 26 | 60 | |
32 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 210 | 118 | 27 | 61 | |
40 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 230 | 123 | 30 | 66 | |
50 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 230 | 123 | 30 | 66 | |
LTB3CS17H-16C | 15 | 螺纹 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
20 | 螺纹 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 | |
25 | 螺纹 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 | |
LTB3FCS17H-16C | 15 | 法兰 | 0.1-1.6 | 350 | WBC A105 | 150 | 80 | 23 | 54 |
20 | 法兰 | 0.1-1.6 | 350 | WBC A105 | 15. | 80 | 23 | 54 | |
25 | 法兰 | 0.1-1.6 | 350 | WBC A105 | 160 | 80 | 23 | 54 | |
LTB3WCS17H-16C | 15 | 承插焊 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
20 | 承插焊 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 | |
25 | 承插焊 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 | |
LTB5CS67H-16C | 15-25 | 螺纹 | 0.01-1.6 | 350 | WBC A105 | 85 | 90 | 20 | 62 |
LTB5FCS17H-16 | 15-2025 | 法兰 | 0.01-1.6 | 350 | WBC A105 | 150160 | 80 | 23 | 54 |
(LTB5W)CS67H-16C | 15-25 | 承插焊 | 0.01-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
