| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 焊接 |
| 公称通径 | 80（mm） |
| 密封形式 | 软密封型 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 双向 |
| 形态 | 球阀 |
| 零部件及配件 | 配件,焊条,阀体 |
| 外形 | 微型 |
| 品牌 | shangming |
| 型号 | Q611F-16C |

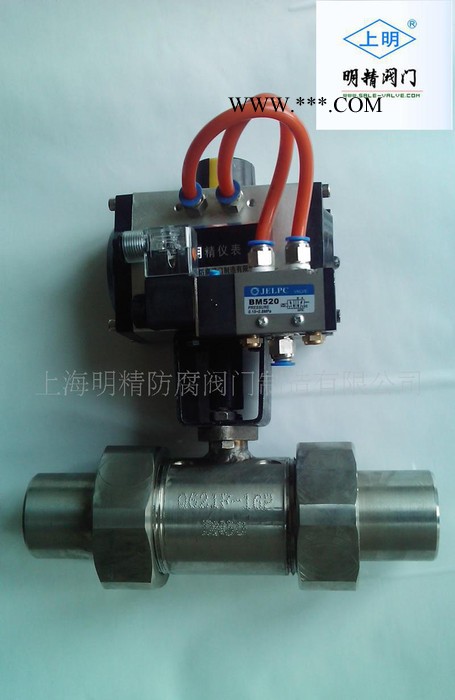

一、产品[广式法兰球阀]的详细资料：
产品型号：Q641PPL
产品名称：气动广式球阀
产品特点：上明牌应用规范公称压力：1.6-4.0MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）广式法兰球阀,广式球阀,法兰球阀。
二、主要零件材料：
适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
水、蒸汽、油品 | Q641F-16C、Q641F-25C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不 | 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL | 聚四氟乙烯PTFE对位聚苯PPL |
硝酸类 | Q641F-16P、Q641F-25P | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
醋酸类 | Q641F-16R、Q641F-25R | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
三、上海明精防腐阀门制造有限公气动广式球阀司主要尺寸：
公称通径 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
DN（mm） | in | |||||||||||
15 | 1/2 | 10 | 15 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
20 | 3/8″ | 12.6 | 20 | 106 | 75 | 105 | 55 | 14 | 2 | 4-14 | 65 | 110 |
25 | 1″ | 17 | 24 | 109 | 85 | 115 | 65 | 16 | 2 | 4-14 | 70 | 110 |
32 | 1 1/4″ | 22 | 32 | 126 | 100 | 135 | 78 | 16 | 2 | 4-18 | 85 | 145 |
40 | 1 1/2″ | 25 | 38 | 136 | 110 | 145 | 85 | 16 | 3 | 4-18 | 90 | 145 |
50 | 2″ | 32 | 46 | 154 | 125 | 160 | 100 | 18 | 3 | 4-18 | 98 | 177 |
65 | 2 1/2″ | 44 | 60 | 170 | 145 | 180 | 120 | 20 | 3 | 8-18 | 110 | 190 |
80 | 3″ | 50 | 72 | 195 | 160 | 195 | 135 | 22 | 3 | 8-18 | 130 | 240 |
100 | 4″ | 65 | 92 | 215 | 180 | 215 | 155 | 22 | 3 | 8-18 | 150 | 260 |
法兰：JB79-59
亦可按国标：GB9113设计制造。
订货须知：
一、①气动广式球阀产品名称与型号②气动广式球阀口径③气动广式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的气动广式球阀型号，请按气动广式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
