| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-500mm |
| 规格 | DN25 |
| 结构形式 | 杠杆式 |
| 类型 | 减压阀 |
| 连接形式 | 法兰 |
| 流动方向 | 换向 |
| 驱动方式 | 手动 |
| 适用范围 | 空气 |
| 适用介质 | 油品 |
| 形态 | 隔膜式 |
| 用途 | 调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 品牌 | 奇众 |
| 型号 | Y45H/Y |
| 加工定制 | 是 |
| 通道位置 | 二通式 |
我们一直坚信有稳定的质量才是未来发展的道路，我们以成熟的产品，创造一体化的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Y45H/Y杠杆式蒸汽减压阀 相关产品信息，请咨询上海奇众阀门产品分类→奇众品牌为你创造更多价值！

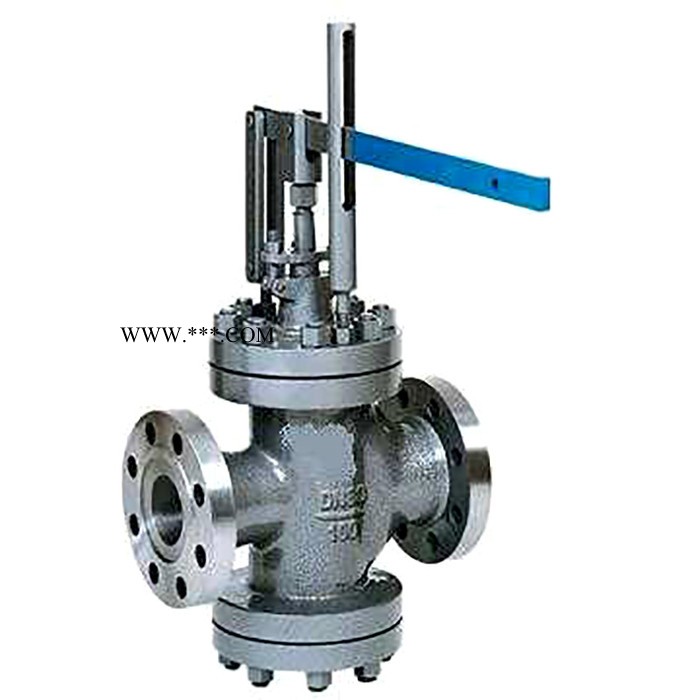

本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。
本系列产品的减压比用到0.6较为合适。
本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
杠杆式蒸汽减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 减压比0.6 | |||||
| 渗漏量 | 0.5%QMax | |||||
| 温量-压力等级 | ANSI B16.34 | |||||
杠杆式蒸汽减压阀流量系数(Cv)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 20 | 25 | 50 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |
杠杆式蒸汽减压阀外形尺寸(PN1.6-4.0) ???单位：mm
| 公称通径DN | 外 形 尺 寸 | ||||
| L | L1 | H | Hl | l | |
| 50 | 300 | 150 | 520 | 190 | 565 |
| 65 | 340 | 170 | 540 | 205 | 650 |
| 80 | 380 | 190 | 550 | 215 | 650 |
| 100 | 400 | 215 | 580 | 240 | 800 |
| 125 | 430 | 225 | 620 | 275 | 800 |
| 150 | 450 | 230 | 650 | 320 | 800 |
| 200 | 500 | 260 | 790 | 340 | 800 |
| 250 | 550 | 285 | 850 | 370 | 800 |
| 300 | 750 | 395 | 940 | 460 | 900 |
| 350 | 850 | 445 | 990 | 530 | 900 |
| 400 | 950 | 550 | 1120 | 660 | 1000 |
| 500 | 1130 | 680 | 1660 | 800 | 1000 |
上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行等服务。我们一直致力于阀门行业产品的质量和技术，为您提供详细的阀门知识、完善的服务、成熟的技术顾问，如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供的服务。若已经由设计单位选定我公司的Y45H/Y杠杆式蒸汽减压阀 产品，请您根据Y45H/Y杠杆式蒸汽减压阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
