品牌 | 湘楚东方 |
---|---|
型号 | 4N6A冷凝泵 |
性能 | 冷凝水 |
用途 | 离心泵 |
驱动方式 | 电动 |
输送介质 | 清水泵 |
泵轴位置 | 卧式 |
叶轮结构 | 封闭式叶轮 |
叶轮吸入方式 | 单吸式 |
流量 | 30/40/50(m3/h) |
叶轮数目 | 1 |
扬程 | 400-38-37.7(m) |
汽蚀余量 | 1.4/1.6/1.75(m) |
吸入口径 | 100(mm) |
排出口径 | 80(mm) |
级数 | 单级 |
重量 | 92(kg) |
电压 | 380(V) |
功率 | 11(kw) |
是否跨境货源 | 否 |
材质 | 铸铁 铸钢 |
4N6A冷凝泵参数 4N6冷凝泵价格(长沙东方工业泵厂生产,销售热线:0731-85018184 13755154094李经理 qq475946464 )4N6冷凝泵的抽起原理 冷凝泵在显示生活中的使用现在已经是普及再用的,但是针对冷凝泵的原理,很少会有人知道,话说,各行各业都是专家**我们了解一下冷凝泵的抽气原理。 在低温泵内设有由液氦或制冷机冷却到极低温度的冷板。它使气体凝结,并保持凝结物的蒸汽压力低于泵的极限压力,从而达到抽气作用。低温抽气的主要作用是低温冷凝、低温吸附和低温捕集。①低温冷凝:气体分子冷凝在冷板表面上或冷凝在已冷凝的气体层上,其平衡压力基本上等于冷凝物的蒸气压。抽空气时,冷板温度必须低于25K;抽氢时,冷板温度更低。低温冷凝抽气冷凝层厚度可达10毫米左右。②低温吸附:气体分子以一个单分子层厚(10-8厘米数量级)被吸附到涂在冷板上的吸附剂表面上。吸附的平衡压力比相同温度下的蒸气压力低得多。如在20K时氢的蒸气压力等于大气压力,用20K的活性炭吸氢时吸附平衡压力则低于10-8
帕。这样**可能在较高温度下通过低温吸附来进行抽气。③低温捕集:在抽气温度下不能冷凝的气体分子,被不断增长的可冷凝气体层埋葬和吸附。一般说来,泵的极限压力**是冷板温度下的被冷凝气体的蒸气压力。温度为120K时,水的蒸气压已低于10-8帕。温度为20K时,除氦、氖和氢外,其他气体的蒸气压也低于10-8帕。但由于被抽容器和低温冷板的温度不同,泵的极限压力高于冷凝物的蒸气压。对于室温下的容器,低温板为20K时,泵的极限压力约为冷凝物蒸气压力的4倍。
对于冷凝泵的主要核心原理介绍,大家是不是以后对于冷凝泵出现小问题时,及时维护呢?更多文章来源于//www.dfbeng.com

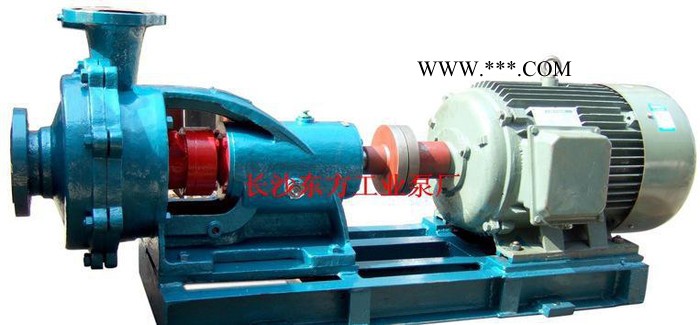

该型泵,系单级单吸悬臂式离心冷凝泵。GN、GNL型泵,系两级单吸离心式冷凝泵,适用于电厂,用来抽送冷凝器中的凝结水和750~3000kW汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。
参数范围:
型号 流量 扬程 转速 轴功率 配套电机 效率 允许汽 泵口径 泵重
Q n Pa 功率 型号 η 蚀余量 吸入 吐出
m3/h L/s m r/min kW kW % m mm mm Kg
2.5N3×2 8 2.22 52.5 2950 3.05 5.5 Y132S-2 37.5 1.9 65 50 50
2.5N3×2 10 2.78 51.5 2950 3.42 5.5 41 2 65 50 50
2.5N3×2 12 3.33 50.5 2950 3.74 5.5 44 2.2 65 50 50
3N6 16.5 4.8 62 2950 6.65 11 Y160M-2 44 1.5 80 50 80
3N6 22 6.1 61 2950 7.4 11 49 1.7 80 50 80
3N6 30 8.3 58 2950 8.8 11 54 1.9 80 50 80
3N6G 16.5 4.85 68 2950 6.79 15 Y160M-2 45 0.75 100 50 97
3N6G 22 6.1 67 2950 8.03 15 50 0.85 100 50 97
3N6G 30 8.3 64 2950 9.51 15 55 1.05 100 50 97
3N6×2 10 5 131 2950 15.7 22 Y180M-2 41 1.75 80 50 100
3N6×2 26 7.2 128 2950 17.8 22 51 2.1 80 50 100
3N6×2 34 9.4 120 2950 19.6 22 56.8 2.4 80 50 100
3N6×2A 18 5 108 2950 12.9 18.5 Y160L-2 41 0.8 80 50 100
3N6×2A 26 7.2 105 2950 14.6 18.5 51 0.95 80 50 100
3N6×2A 34 9.4 101 2950 16.7 18.5 56 1.15 80 50 100
4N6 30 8.33 63.5 2950 11 22 Y180M-2 47 1.4 100 80 94
4N6 40 11.1 62 2950 12.7 22 53 1.6 100 80 94
4N6 50 13.9 59.5 2950 14.1 22 57.5 1.8 100 80 94
4N6A 30 8.33 40 2950 6.3 11 Y160M-2 49 1.6 100 80 92
4N6A 40 11.1 38 2950 7.3 11 55.5 1.8 100 80 92
4N6A 50 13.9 37.7 2950 8.25 11 58.5 2 100 80 92
4N6G 30 8.33 78 2950 13.3 22 Y200L-2 48 0.85 100 80 105
4N6G 40 11.1 76 2950 15.3 22 54 0.95 150 80 105
4N6G 50 13.9 72 2950 16.9 22 58 1 150 80 105
4N6G 65 19.2 65 2950 20.2 22 57 1.15 150 80 105
4N6×2 25 6.95 130 2950 21.1 37 Y200L-2 42 2 100 100 170
4N6×2 40 11.1 125 2950 25 37 54 2.2 100 100 170
4N6×2 50 13.9 120 2950 27.3 37 60 2.4 100 100 170
4N6×2G 30 8.33 135 2950 23 37 Y200L-2 42 2 150 80 170
4N6×2G 50 13.9 130 2950 29 37 54 2.2 150 80 170
4N6×2G 60 16.69 123 2950 33.5 37 60 2.4 150 80 170
4N5×2 30 8.33 110 2950 19.2 30 Y200L-2 47 0.95 100 65 180
4N5×2 45 12.5 105 2950 23.8 30 54 1.1 100 65 180
4N5×2 50 13.9 101 2950 24.1 30 57 1.2 100 65 180
4N5×2A 30 8.33 100 2950 17.4 30 Y200L-2 47 0.95 100 65 180
4N5×2A 45 12.5 95 2950 21.5 30 54 1.1 100 65 180
流量Q 11~36m3/h
扬程H 12~62m
型号说明:
4N6A
4-吸入管直径除以25的余数
N-冷凝水泵
6-设计单级扬程被10除后取整数
A-叶轮经过切割(外径变小)
100NB—45
100—泵进口口径为mm
N—冷凝水泵
B—悬架式
45—泵的设计扬程m
GNL3—A GNL3—B
G—高吸程
N—冷凝水泵
L—立式
3—泵进口口径为3寸
A、B—两种不同叶轮外径
结构型式:NB、NBA、GN、N型为卧式,GNL为立式。采用滚动轴承,润滑脂润滑,轴封为填料密封,也可用机械密封。
旋转方向:从电机端看,泵为逆时针方向旋转。
主要零件材质:泵的过流部件泵体、泵盖、密封环、轴套的材质为铸铁,N型冷凝泵叶轮为硅黄铜,诱导轮为铝铁青铜。轴均为**碳素钢。
成套范围:成套供应泵、电机、联轴器、止回阀、闸阀。
订货时请注明主要零件材质,若对泵、电机有特殊要求,可与本公司协商有关技术要求。
