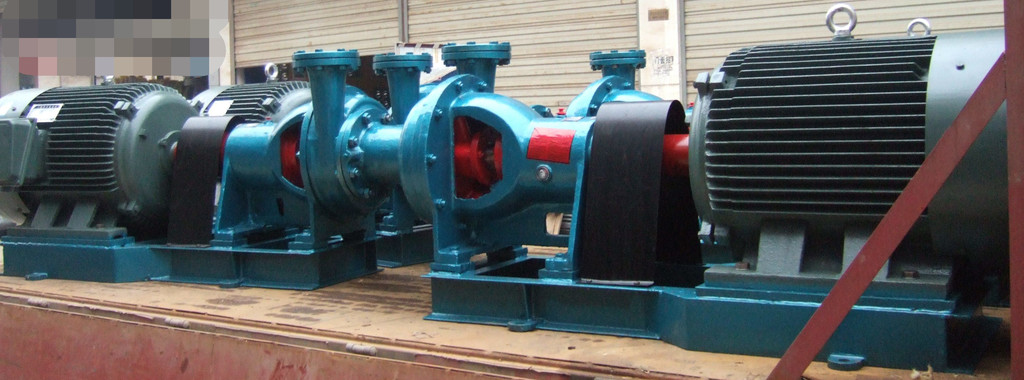

150N110冷凝泵 凝结水泵

N型冷凝泵产品说明

     产品概述

    N型冷凝泵是一种吸程比一般泵较高的水泵。N型冷凝泵为卧式悬臂单级，卧式悬臂两级离心泵，共分为6个品种。单级的有3N6、4N6，两级的有2.5N3X2、3N6X2、4N6X2，单级带诱导轮的有6N6。

    N型冷凝泵主要由悬架、泵体、泵盖、叶轮、泵轴等部件组成。轴封采用软填料密封。旋转方向：从传动方向看，泵为逆时针方向旋转。

    主要用途

    主要供火力发电厂输送冷凝水之用，亦可用在介质与冷凝水相似的其他地方。

    工作条件

    泵输送液温不能超过80℃。

    流量范围：12～120m3/h

    扬程范围：50～131m。

冷凝泵结构说明

N型冷凝泵为卧式悬臂单级、两级离心泵，共分8个品种。单级的有3N6、4N6、100N130 ；两级的有2.5N3X2、3N6X2、4N6X2如图2；单级带诱导轮的有6N6、150N110

3个品种支承部分结构相同 ，主要件有托架、前后轴承压盖，和轴组合定位在托架上的前后径向滚珠轴承上，滚珠轴承亦承受未被平衡的轴向力。用稀油润滑，油量可从油标看出。前后轴承压盖均装有毛毡密封圈做为轴封，以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。

单级：主要件有硅黄铜80-3铸成的叶轮通过键固定由45号碳素制成的轴上，叶轮装在由耐磨铸铁HT20-40铸成的泵体、泵盖所构成的泵工作室内，动力机通过联轴器带动支在轴承中的轴和叶轮，泵**工作，耐磨铸铁HT20-40制成的轴套，与衬套（6N6和4N6X2）之间有着水润滑的滑动轴承的作用，泵体后的填料函内装有填料环，及填料油浸石墨石棉绳，开口填料压盖，借助加长双头螺栓压紧填料，并可调整松紧,外部引入高于大气压的密封水，通过接管对准填料环，并在整个填料函内**形成隔绝空气侵入泵内的密封腔，同时阻止泵内水向外流，仅有少量的润滑水滴出。在叶轮上开有平衡孔，使高压区与进口低压区沟通从而消除轴向推力，为了防止磨损泵体和泵盖，于修理,达到良好密封，在泵体、泵盖上装有密封环，泵体上部备有丝孔做为放气用，停车检修时，泵中之水从丝孔放出，为了方便泵体和泵盖的拆卸备有起盖螺钉（盖、体通用）进出口均备有测压孔。

两级：其余与单级相同，仅泵盖、泵体和中间导叶构成两个工作室，在两室内相应装有硅黄铜80-3铸成的一级叶轮和铸铁HT20-40CuMo制成的叶轮。
