冷凝泵适用介质：清水冷凝泵适用介质温度：0℃至120℃冷凝泵使用范围100N130和150N110型可输送120℃以内的液体，但其他泵输送液温不能超过80℃。

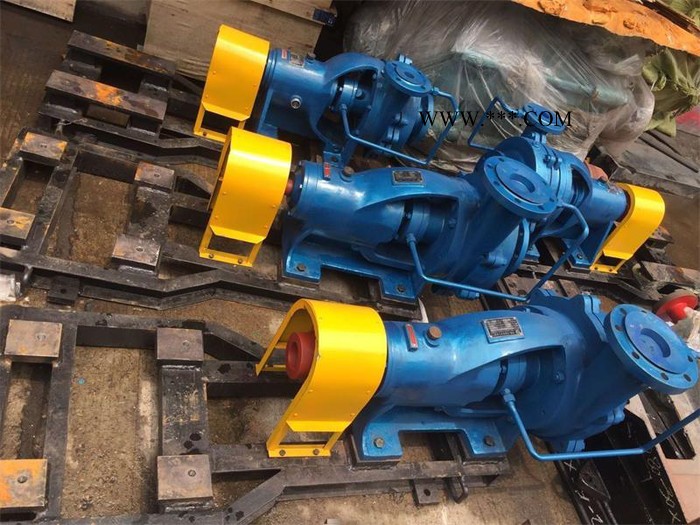

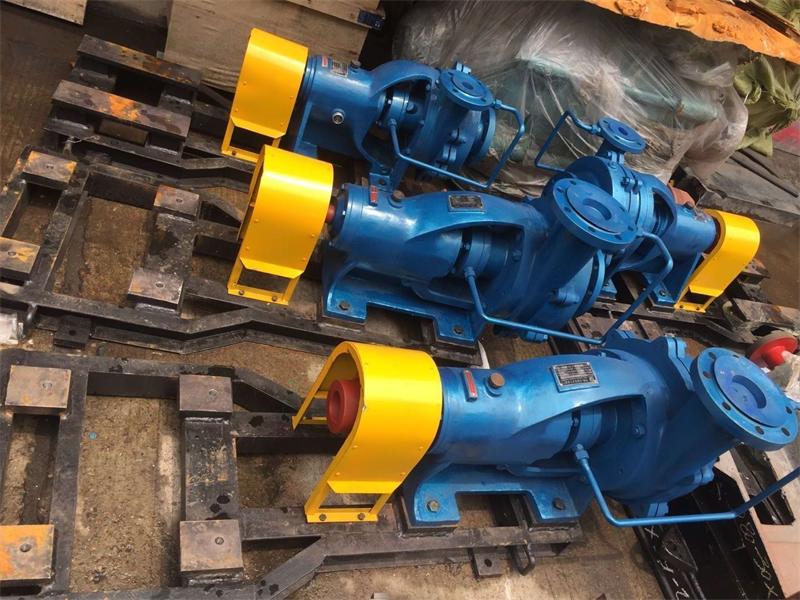

冷凝泵结构说明。N型冷凝泵为卧式悬臂单级、两级离心泵，共分8个品种。单级的有3N6、4N6、100N130如图1；两级的有2.5N3X2、3N6X2、4N6X2如图2；单级带诱导轮的有6N6、150N110如图3。
冷凝泵支承部分。3个品种支承部分结构相同如图1，主要件有托架、前后轴承压盖，和轴组合定位在托架上的前后径向滚珠轴承上，滚珠轴承亦承受未被平衡的轴向力。用稀油润滑，油量可从油标看出。前后轴承压盖均装有毛毡密封圈做为轴封，以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。
  冷凝泵工作部分    单级：主要件有硅黄铜80-3铸成的叶轮通过键固定由45号 碳素制成的轴上，叶轮装在由耐磨铸铁HT20-40铸成的泵体、泵盖所构成的泵工作室内，动力机通过联轴器带动支在轴承中的轴和叶轮，泵**工作，耐磨铸铁HT20-40制成的轴套，与衬套（6N6和4N6X2）之间有着水润滑的滑动轴承的作用，泵体后的填料函内装有填料环，及填料油浸石墨石棉绳，开口填料压盖，借助加长双头螺栓压紧填料，并可调整松紧,外部引入高于大气压的密封水，通过接管对准填料环，并在整个填料函内**形成隔绝空气侵入泵内的密封腔，同时阻止泵内水向外流，仅有少量的润滑水滴出。在叶轮上开有平衡孔，使高压区与进口低压区沟通从而消除轴向推力，为了防止磨损泵体和泵盖，于修理,达到良好密封，在泵体、泵盖上装有密封环，泵体上部备有丝孔做为放气用，停车检修时，泵中之水从丝孔放出，为了方便泵体和泵盖的拆卸备有起盖螺钉（盖、体通用）进出口均备有测压孔。

两级：其余与单级相同，仅泵盖、泵体和中间导叶构成两个工作室，在两室内相应装有硅黄铜80-3铸成的 一级叶轮和铸铁HT20-40CuMo制成的叶轮。    单级带诱导轮：其余与单级相同，仅叶轮材料为铝铁青铜9-4，在叶轮前加一个有铝铁青铜9-4制成的诱导轮，以改善汽蚀性能。NB、NBA,N型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kW汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。

参数范围：
流量Q 11～36m3/h
扬程H 12～62m

型号说明：
100NB—45
100—泵进口口径为mm
N—冷凝水泵
B—悬架式
45—泵的设计扬程m
GNL3—A GNL3—B
G—高吸程
N—冷凝水泵
L—立式
3—泵进口口径为3寸
A、B—两种不同叶轮外径

结构型式：NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。

旋转方向：从电机端看，泵为逆时针方向旋转。

主要零件材质：泵的过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为 碳素钢。

成套范围：成套供应泵、电机、联轴器、止回阀、闸阀。

订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。

型号 流量 扬程 转速 轴功率 配套电机 效率 允许汽 泵口径 泵重
Q n Pa 功率 型号 η 蚀余量 吸入 吐出
m3/h L/s m r/min kW kW % m mm mm Kg
2.5N3×2 8 2.22 52.5 2950 3.05 5.5 Y132S-2 37.5 1.9 65 50 50
2.5N3×2 10 2.78 51.5 2950 3.42 5.5 41 2 65 50 50
2.5N3×2 12 3.33 50.5 2950 3.74 5.5 44 2.2 65 50 50
3N6 16.5 4.8 62 2950 6.65 11 Y160M-2 44 1.5 80 50 80
3N6 22 6.1 61 2950 7.4 11 49 1.7 80 50 80
3N6 30 8.3 58 2950 8.8 11 54 1.9 80 50 80
3N6G 16.5 4.85 68 2950 6.79 15 Y160M-2 45 0.75 100 50 97
3N6G 22 6.1 67 2950 8.03 15 50 0.85 100 50 97
3N6G 30 8.3 64 2950 9.51 15 55 1.05 100 50 97
3N6×2 10 5 131 2950 15.7 22 Y180M-2 41 1.75 80 50 100
3N6×2 26 7.2 128 2950 17.8 22 51 2.1 80 50 100
3N6×2 34 9.4 120 2950 19.6 22 56.8 2.4 80 50 100
3N6×2A 18 5 108 2950 12.9 18.5 Y160L-2 41 0.8 80 50 100
3N6×2A 26 7.2 105 2950 14.6 18.5 51 0.95 80 50 100
3N6×2A 34 9.4 101 2950 16.7 18.5 56 1.15 80 50 100
4N6 30 8.33 63.5 2950 11 22 Y180M-2 47 1.4 100 80 94
4N6 40 11.1 62 2950 12.7 22 53 1.6 100 80 94
4N6 50 13.9 59.5 2950 14.1 22 57.5 1.8 100 80 94
4N6A 30 8.33 40 2950 6.3 11 Y160M-2 49 1.6 100 80 92
4N6A 40 11.1 38 2950 7.3 11 55.5 1.8 100 80 92
4N6A 50 13.9 37.7 2950 8.25 11 58.5 2 100 80 92
4N6G 30 8.33 78 2950 13.3 22 Y200L-2 48 0.85 100 80 105
4N6G 40 11.1 76 2950 15.3 22 54 0.95 150 80 105
4N6G 50 13.9 72 2950 16.9 22 58 1 150 80 105
4N6G 65 19.2 65 2950 20.2 22 57 1.15 150 80 105
4N6×2 25 6.95 130 2950 21.1 37 Y200L-2 42 2 100 100 170
4N6×2 40 11.1 125 2950 25 37 54 2.2 100 100 170
4N6×2 50 13.9 120 2950 27.3 37 60 2.4 100 100 170
4N6×2G 30 8.33 135 2950 23 37 Y200L-2 42 2 150 80 170
4N6×2G 50 13.9 130 2950 29 37 54 2.2 150 80 170
4N6×2G 60 16.69 123 2950 33.5 37 60 2.4 150 80 170
4N5×2 30 8.33 110 2950 19.2 30 Y200L-2 47 0.95 100 65 180
4N5×2 45 12.5 105 2950 23.8 30 54 1.1 100 65 180
4N5×2 50 13.9 101 2950 24.1 30 57 1.2 100 65 180
4N5×2A 30 8.33 100 2950 17.4 30 Y200L-2 47 0.95 100 65 180
4N5×2A 45 12.5 95 2950 21.5 30 54 1.1 100 65 180
