用途 | 冷凝泵 凝结水泵 |
---|---|
驱动方式 | 电动 |
输送介质 | 清水泵 冷凝水 |
叶轮结构 | 封闭式叶轮 |
叶轮数目 | 1 |
汽蚀余量 | 0.65 0.7 0.72 1.05(m) |
级数 | 单级 |
电压 | 380(V) |
是否跨境货源 | 否 |
材质 | 铸铁 铸钢 不锈钢 |
产地 | 长沙 |
流量 | 12 15 18 20(m3/h) |
排出口径 | 50(mm) |
吸入口径 | 80(mm) |
性能 | 高吸程 低汽蚀余量 |
扬程 | 45(m) |
重量 | 140(kg) |
泵轴位置 | 立式 |
叶轮吸入方式 | 单吸式 |
品牌 | 东方 |
型号 | GNL3-B |

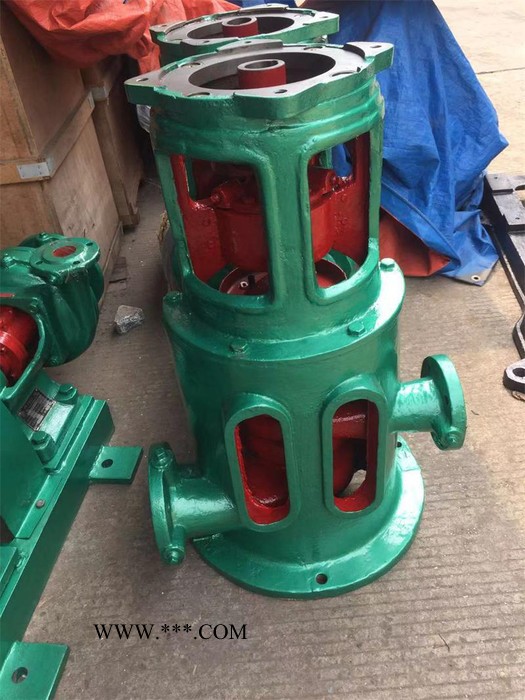

GNL3-B冷凝泵
N型冷凝泵产品说明
??产品概述
??N型冷凝泵是一种吸程比一般泵较高的水泵。N型冷凝泵为卧式悬臂单级,卧式悬臂两级离心泵,共分为6个品种。单级的有3N6、4N6,两级的有2.5N3X2、3N6X2、4N6X2,单级带诱导轮的有6N6。
??N型冷凝泵主要由悬架、泵体、泵盖、叶轮、泵轴等部件组成。轴封采用软填料密封。旋转方向:从传动方向看,泵为逆时针方向旋转。
??主要用途
??主要供火力发电厂输送冷凝水之用,亦可用在介质与冷凝水相似的其他地方。
??工作条件
??泵输送液温不能超过80℃。
??流量范围:12~120m3/h
??扬程范围:50~131m。
冷凝泵结构说明
品种N型冷凝泵为卧式悬臂单级、两级离心泵,共分8个品种。单级的有3N6、4N6、100N130 ;两级的有2.5N3X2、3N6X2、4N6X2如图2;单级带诱导轮的有6N6、150N110
冷凝泵支承部分3个品种支承部分结构相同 ,主要件有托架、前后轴承压盖,和轴组合定位在托架上的前后径向滚珠轴承上,滚珠轴承亦承受未被平衡的轴向力。用稀油润滑,油量可从油标看出。前后轴承压盖均装有毛毡密封圈做为轴封,以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。
冷凝泵工作部分单级:主要件有硅黄铜80-3铸成的叶轮通过键固定由45号碳素制成的轴上,叶轮装在由耐磨铸铁HT20-40铸成的泵体、泵盖所构成的泵工作室内,动力机通过联轴器带动支在轴承中的轴和叶轮,泵**工作,耐磨铸铁HT20-40制成的轴套,与衬套(6N6和4N6X2)之间有着水润滑的滑动轴承的作用,泵体后的填料函内装有填料环,及填料油浸石墨石棉绳,开口填料压盖,借助加长双头螺栓压紧填料,并可调整松紧,外部引入高于大气压的密封水,通过接管对准填料环,并在整个填料函内**形成隔绝空气侵入泵内的密封腔,同时阻止泵内水向外流,仅有少量的润滑水滴出。在叶轮上开有平衡孔,使高压区与进口低压区沟通从而消除轴向推力,为了防止磨损泵体和泵盖,于修理,达到良好密封,在泵体、泵盖上装有密封环,泵体上部备有丝孔做为放气用,停车检修时,泵中之水从丝孔放出,为了方便泵体和泵盖的拆卸备有起盖螺钉(盖、体通用)进出口均备有测压孔。
两级:其余与单级相同,仅泵盖、泵体和中间导叶构成两个工作室,在两室内相应装有硅黄铜80-3铸成的一级叶轮和铸铁HT20-40CuMo制成的叶轮。
单级带诱导轮:其余与单级相同,仅叶轮材料为铝铁青铜9-4,在叶轮前加一个有铝铁青铜9-4制成的诱导轮,以改善汽蚀性能。
