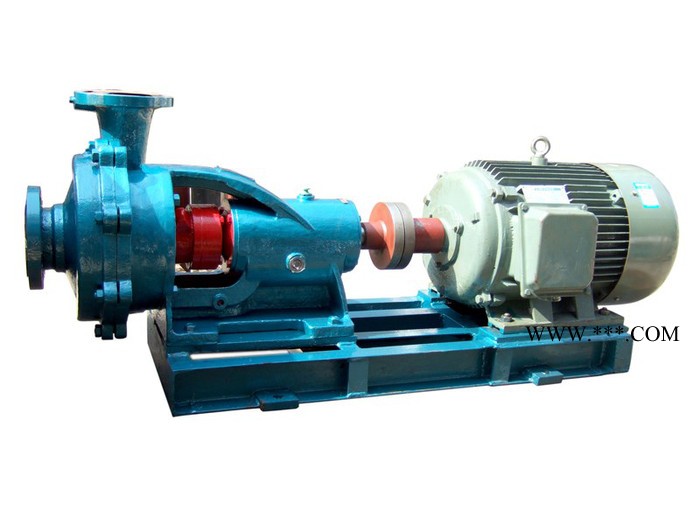

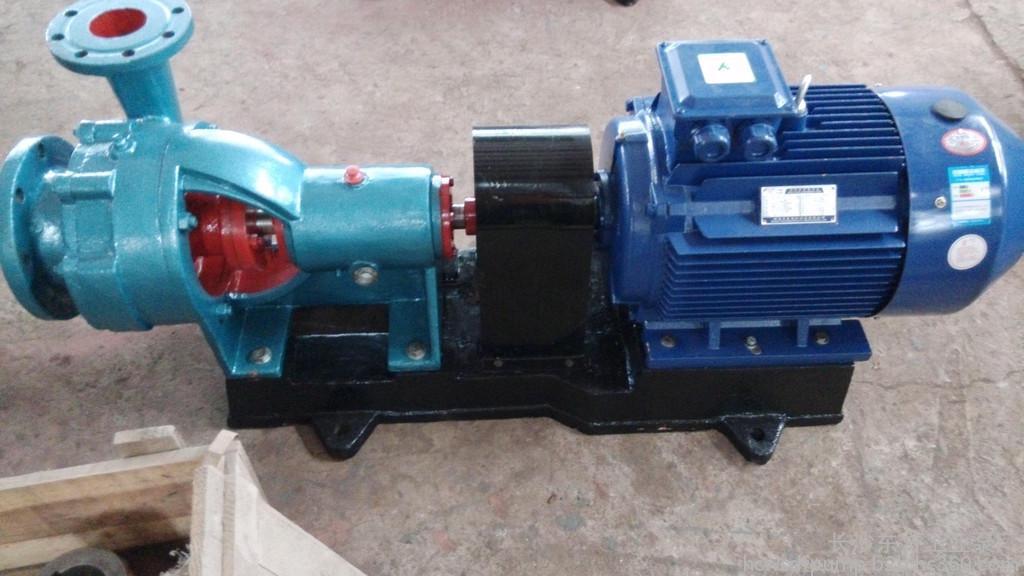

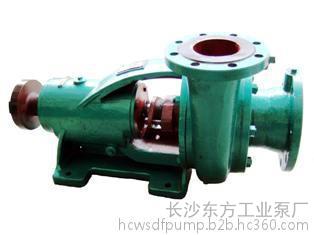

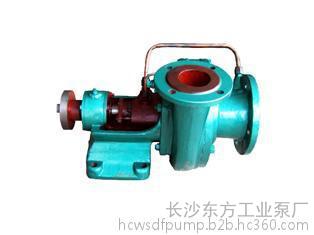

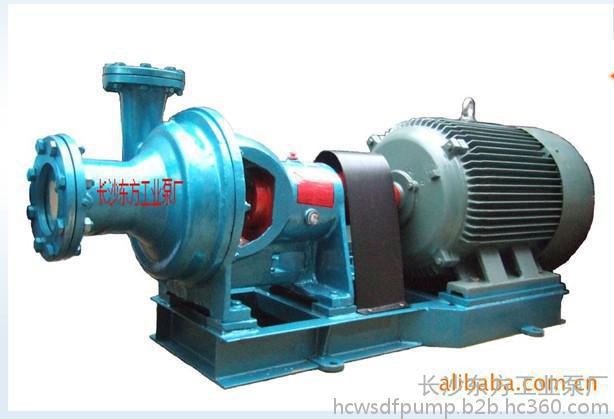

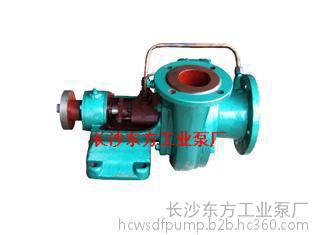

6N6冷凝泵泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kW汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。 参数范围：
流量Q 11～36m3/h
扬程H 12～62m
型号 流量 扬程 转速 轴功率 配套电机 效率 允许汽 泵口径 泵重
Q H n Pa 功率 型号 η 蚀余量 吸入 吐出
m3/h L/s m r/min kW kW % m mm mm Kg 6N6 60 16.7 70 2950 22.9 37 Y200L-2 50 1.1 150 100 120
90 25 66 2950 25.3 37 64 1.45 150 100 120
120 33.3 60 2950 27.7 37 71 1.5 150 100 120
6N6A 36 10 70 2950 16.3 30 Y200L-2 43 0.8 150 100 120
54 15 69 2950 19.1 30 53 0.9 150 100 120
80 22.2 68 2950 22.8 30 65 1 150 100 120
100 27.8 66 2950 26.1 30 69 1.1 150 100 120
6N6G 36 10 86 2950 19.6 30 Y200L-2 43 0.8 150 80 150
60 16.7 85 2950 25.7 30 54 0.9 150 80 150
90 25 82 2950 30.0 30 67 1.05 150 80 150
108 30 78 2950 33.3 30 69 1.15 150 80 150
100N130 42 11.7 143 2950 36 55 Y250M-2 44 1.3 100 50 166
52.5 14.6 141 2950 40 55 49 1.5 100 50 166
70 19.4 135 2950 39.7 55 55 2 100 50 166
100N160 36 10 170 2950 51.6 75 Y280S-2 55 1.35 100 50 188
54 15 165 2950 57.7 75 60 1.4 100 50 188
72 20 156 2950 46 75 61 1.5 100 50 188
150N110 80 22.2 122 2950 48 75 Y280S-2 55 1.35 150 100 190
100 27.8 116 2950 52 75 60 1.4 150 100 190
110 30.6 112 2950 55 75 61 1.5 150 100 190
150N130 90 25 140 2950 54.5 75 Y280S-2 63 1.6 150 100 210
150N150 130 36.1 124 2950 73 90 Y280M-2 65 1.6 150 100 235
150N180 80 22.2 150 2950 64 75 Y280M-2 51 1.6 150 100 266
200N32 370 102.8 12 1480 138.9 45 Y250M-4 83 2 200 150 285
200N80 98 27.2 90 2950 40 75 Y280S-2 60 1.1 200 100
150 41.7 87 2950 48.44 75 73.5 1.25 200 100
185 51.4 82 2950 54.4 75 76 1.35 200 100
198 55 80 2950 57.5 75 75 1.5 200 100
200A80A 90 25 75 2950 31.2 55 Y250M-2 58 1.1 200 100
150 41. 77.2 2950 40.3 55 73 1.25 200 100
180 50 68 2950 44.5 55 75 1.35 200 100
200N100 108 30 120 2950 63 110 Y3150S-2 56 1.2 200 125
180 50 110 2950 73.9 110 73 1.45 200 125
215 59.7 103 2950 80.4 110 75 1.6 200 125 200N110A 108 30 102 2950 50.1 75 Y280S-2 60 1.2 200 125
165 45.8 96 2950 59.1 75 73 1.35 200 125
198 55 91 2950 66.3 75 74 1.55 200 125
200N180 200 55.6 180 2950 160 200 Y315L-2 60.7 2.4 200 100 340
GN7-22X3 5 1.39 66.5 2900 2.38 4 Y112M-2 38 0.6 80 40 77
5 1.39 66.5 2900 2.38 4 38 0.6 80 40 77
5 1.39 66.5 2900 2.38 4 38 0.6 80 40 77
GN3/12B(GN9-22X2) 7 1.94 45 2900 1.86 3 Y100L-2 46 0.63 80 40 60
9 2.54 43 2900 2.02 3 52 0.65 80 40 60
12 3.33 37 2900 2.37 3 51 0.8 80 40 60
15 4.17 30 2900 2.56 3 48 1 80 40 60
GN9-22X3 7 1.94 67.5 2900 2.79 4 Y112M-2 46 0.63 80 40 95
9 2.5 64.5 2900 3.04 4 52 0.65 80 40 95
12 3.33 55.5 2900 3.55 4 51 0.8 80 40 95
15 4.17 45 2900 3.83 4 48 1 80 40 95
GN15-22X2 12 3.33 47 2900 3 5.5 Y132S-2 51 0.65 80 40 104
15 4.17 44 2900 3.3 5.5 53 0.7 80 40 104
18 5 38 2900 4 5.5 47 0.72 80 40 104
GN15-22X3 12 3.33 70 2900 4.5 7.5 Y132S-2 51 0.65 80 40 130
15 4.17 66 2900 4.95 7.5 53 0.7 80 40 130
18 5 57 2900 6 7.5 47 0.72 80 40 130
GN3/12A(GN7-22X2) 5 1.39 46 2900 1.65 2.2 Y90L-2 38 0.6 80 40 67
7 1.94 45 2900 1.86 2.2 46 0.63 80 40 67
9 2.5 43 2900 2.02 2.2 52 0.65 80 40 67
型号说明： 6N6 6-吸入管直径除以25的余数 N-冷凝水泵 6-设计单级扬程被10除后取整数
100NB—45
100—泵进口口径为mm
N—冷凝水泵
B—悬架式
45—泵的设计扬程m
GNL3—A GNL3—B
G—高吸程
N—冷凝水泵
L—立式
3—泵进口口径为3寸
A、B—两种不同叶轮外径 结构型式：NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。 旋转方向：从电机端看，泵为逆时针方向旋转。 主要零件材质：泵的过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为优质碳素钢。 成套范围：成套泵、电机、联轴器、止回阀、闸阀。 订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。
|
