| 材质 | 铸铁 |
|---|---|
| 性能 | 耐磨 |
| 用途 | 污水泵 |
| 驱动方式 | 电动 |
| 输送介质 | 污水泵、杂质泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 敞开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 100-150（m3/h） |
| 叶轮数目 | 1 |
| 扬程 | 11-13（m） |
| 汽蚀余量 | 2.0（m） |
| 吸入口径 | 150（mm） |
| 排出口径 | 150（mm） |
| 结构原理 | 中开泵 |
| 级数 | 单级 |
| 电压 | 380（V） |
| 功率 | 18.5（kw） |
| 品牌 | 华阳 |
| 型号 | 150NWL |

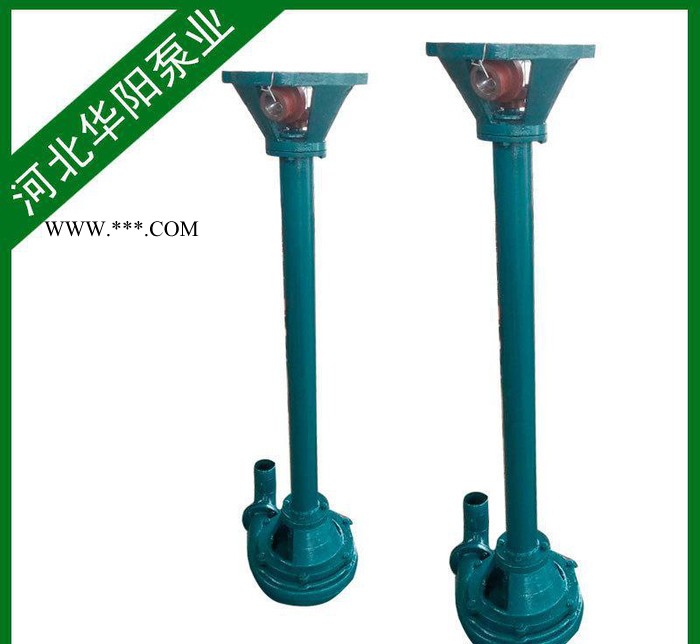

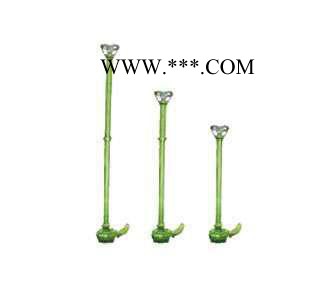

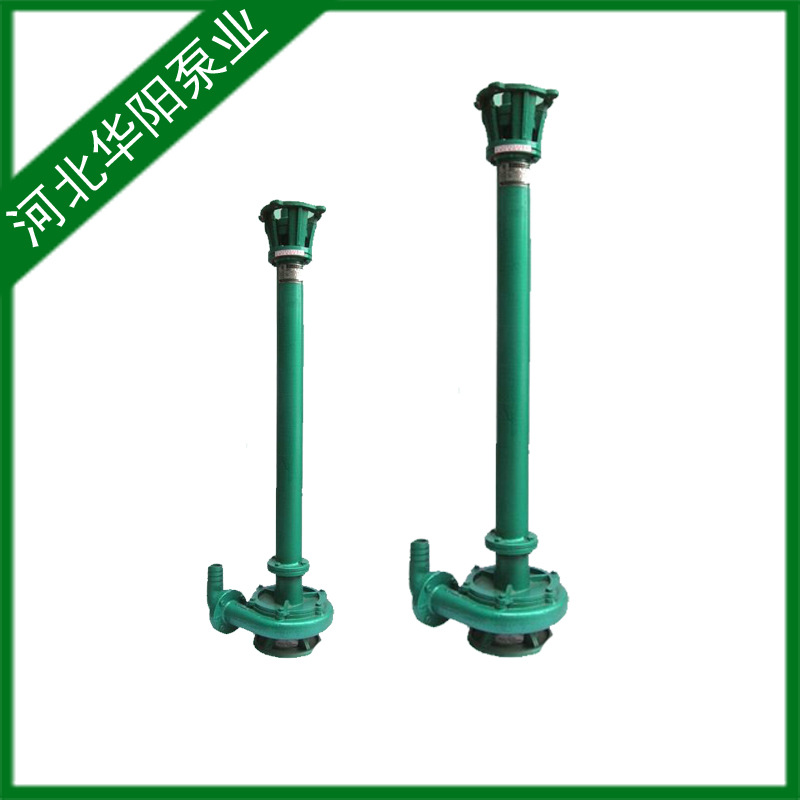

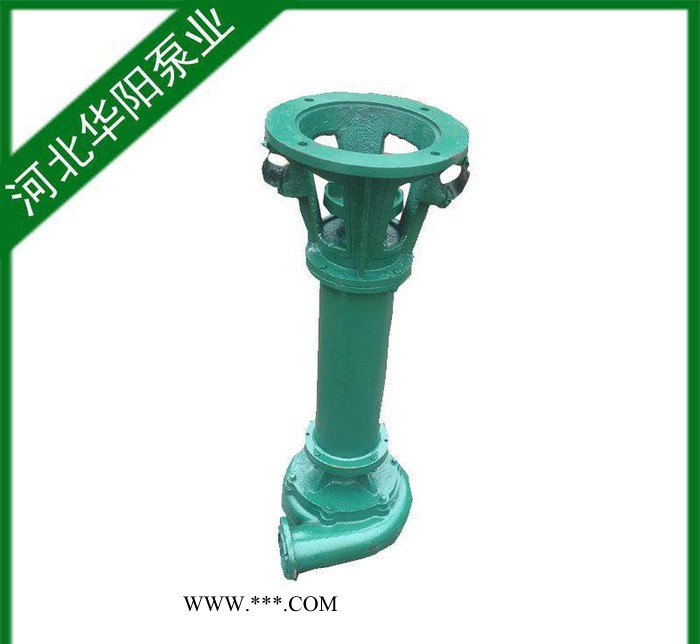

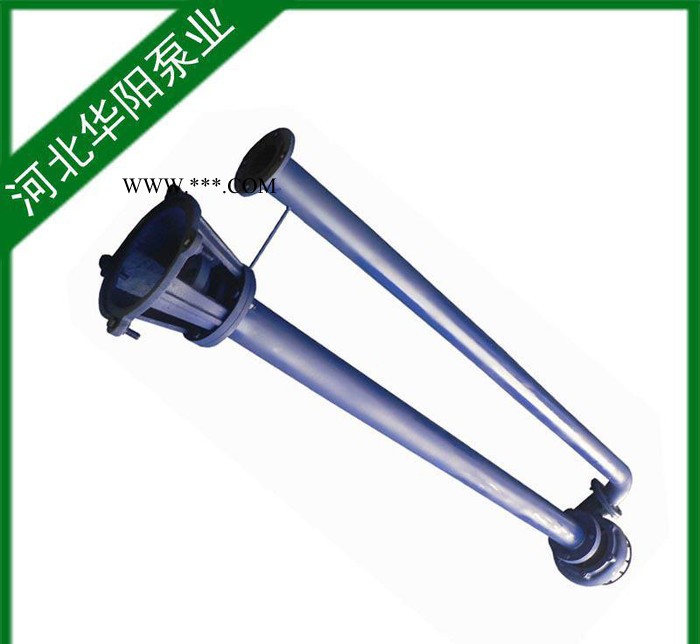

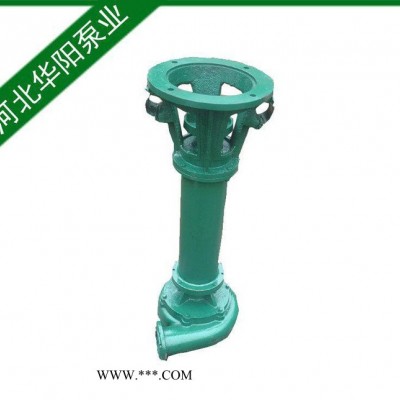

NWL泵系统单级立式离心泵,主要部件有泵体,叶轮,泵盖,轴,支撑筒,电机支架等组成.具有:结构简单,体积小,重量轻,易安装,无堵塞,下潜长短可调,使用维修方便等优点.
叶轮:有开式,半开式,全封式三种.具有叶道宽,叶片少等特点.流体泄漏损失小,通过性好,效率高,无堵塞.
主要经营：液下泵; 渣浆泵; 化工泵; 纸浆泵; 多级泵； 离心泵；泵配件。
在市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等领域应用广泛。
概述
泵盖:装有2个骨架油封和1个密封套,开有3个减压孔,可大大降低泵的泄漏损失.可又防止高压污水冲向轴承,影响轴承寿命.泵轴:**碳素钢制造.支架:与立式电机联接.
本泵可垂直或倾斜使用,泵体必须埋在工作介质内,不须提前注水,放气等.旋转方向从电机尾部看,顺时针方向工作.
参数表
| 型号 | 转速 (r/min) | 流量 m 3 / h | 扬程 H (m) | 效率 η (%) | 电机功率（ kw ） |
| 40NWL | 1430 | 20-30 | 7-9 | 42 | 1.5 |
| 50NWL | 1430 | 25-38 | 12-14 | 41 | 3 |
| 75NWL | 1430 | 50-60 | 15-18 | 42 | 5.5 |
| 75WDL | 1430 | 50-70 | 9-10 | 59 | 3 |
| 100NWL | 1430 | 80-120 | 11-13 | 56 | 7.5 |
| 100WDL | 1430 | 80-100 | 15-17 | 61 | 15 |
| 150NWL | 1430 | 100-150 | 11-13 | 66 | 18.5 |
| 150WDL | 1430 | 120-180 | 15-20 | 65 | 22 |
