| 标准 | GB |
|---|---|
| 材质 | 铸铁 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 弱酸碱介质 |
| 外形 | 中型 |
| 形态 | 柱塞式 |
| 用途 | 节流 |
| 压力环境 | 常压 |
| 主体材料 | 铸铁 |
| 品牌 | 沪工阀门 |
| 型号 | GJ941X-10 |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
主要销售：汽水分离器、沼气脱离器、闸阀、截止阀、球阀、蝶阀、调节阀、止回阀、疏水阀、过滤器、水力控制阀、安全阀、料浆阀、减温减压阀、紧急切断阀、真空阀，氧气阀、盲板阀、旋塞阀、电站阀门、化工阀门、油田阀门等。产品驱动方式可以根据用户实际工况选用手动、齿轮传动、电动、气动、液动、电液联动等传动方式。广泛应用于石油、化工、钢铁、制药、环保、矿山、造纸、城建、给排水等行业。若本店未有您找到的产品或型号，可来电或咨询客服。

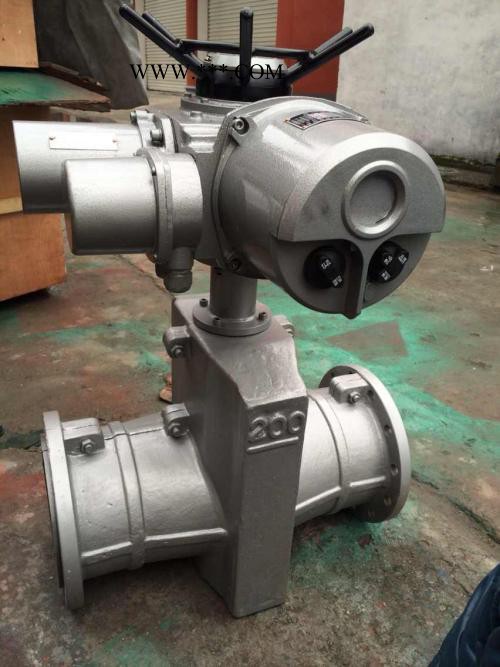

GJ941X型电动管夹阀适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作，实践证明，它取代了不锈钢夹子，结束了采用球阀旋塞阀或其它阀门历史，电动管夹阀又名电动夹管阀，电动胶管阀，由电动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。也可按客户要求，采用其他驱动方式如手动、气动等方式，也可按客户需求定制非标产品。
主要零件材质
| 名称 | 材料 |
| 阀体 | 铝合金、铸铁 |
| 套管 | 橡胶 |
| 阀杆 | 铸铜、碳钢 |
| 压杆 | 球墨铸铁 |
| 电动头 | 组合件 |
| 托架 | 球墨铸铁 |
主要外形连接尺寸
| 公称 通径 （DN） | 公称 压力 （MPa） | 工作 压力 （MPa） | L | L1 | L0 | D | D1 | Z-Φ | H | 电动装置 | |||||
| 型号 | A | B | D0 | kw | |||||||||||
| 25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 4-14 | ZA5-14 | 443 | 133 | 0.12 | 18 | ||
| 32 | 165 | 145 | 40 | *140 | 100 | 4-18 | |||||||||
| 40 | 190 | 157 | 50 | *150 | 110 | 4-18 | |||||||||
| 50 | 210 | 160 | 60 | 160 | 125 | 4-18 | ZA10-18 | 552 | 425 | 0.25 | 71 | ||||
| 65 | 250 | 199 | 74 | 180 | 145 | 4-18 | ZA15-15 | 552 | 425 | 305 | 0.37 | 80 | |||
| 80 | 300 | 222 | 88 | 195 | 160 | 4-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | 92.9 | |||
| 100 | 350 | 250 | 106 | 215 | 180 | 8-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | 101 | |||
| 125 | 430 | 318 | 134 | 245 | 210 | 8-18 | 305 | ||||||||
| 150 | 500 | 350 | 158 | 280 | 240 | 8-23 | 1000 | ||||||||
| 200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA14-18 | 766 | 390 | 305 | 1.1 | 265 |
| 250 | 800 | 516 | 256 | *395 | 350 | 12-23 | |||||||||
| 300 | 950 | 562 | 304 | *445 | 400 | 12-23 | |||||||||
| 采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa | |||||||||||||||
