| 安装尺寸 | 200 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 规格 | 其他 |
| 结构形式 | 垂直板式 |
| 口径 | 50 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 电磁 |
| 适用介质 | 空气 |
| 用途 | 截止 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 祥云 |
| 型号 | D3/6/941W |
| 加工定制 | 是 |
详情请咨询电话：15630719095

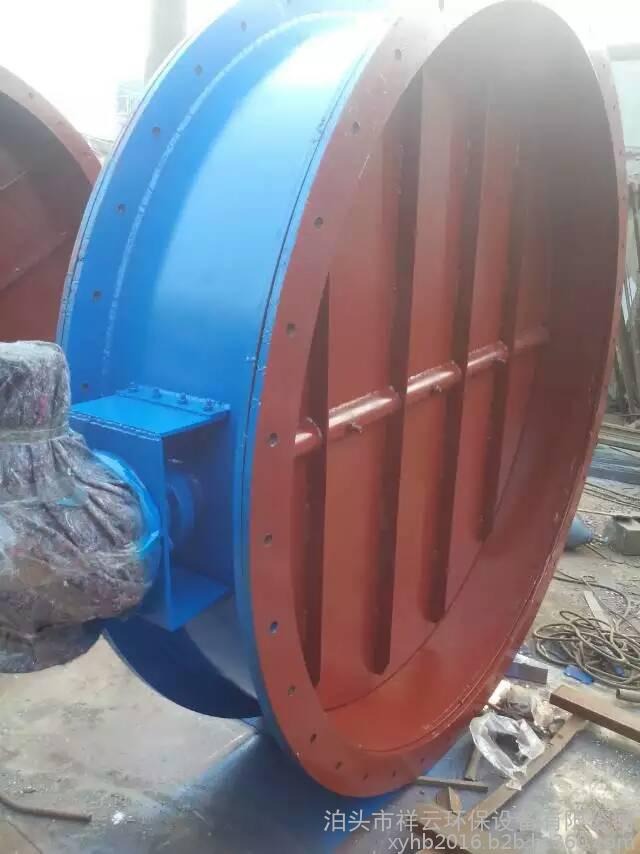

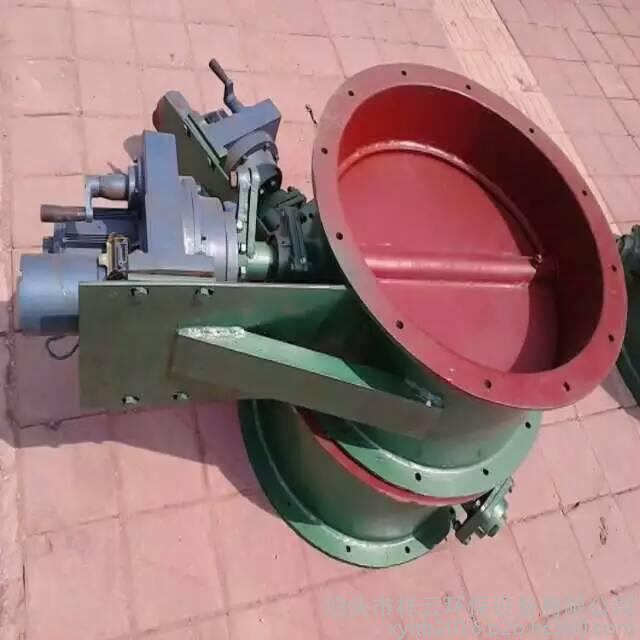

手动,电动,气动系列通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
应用范围：
通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
结构特点：
1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要零件材料
| 零件名称 | 材料 |
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、 2Crl3、不锈钢、铬镍钼钛钢 |
| 填料 | 柔性石墨 |
选用和适用温度
| 材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钢 | |
| 代号 | WCB | LCB | WC6或WC9 | C5或C12 | 铬 Cr-18型、304、31 6 | 12CrMoV |
| 耐**高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
| 耐**低温度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
| 适用工作温度 | ≤ 25℃ | ≤345℃ | ≤595℃ | ≤ 650℃ | ≤600℃ | ≤560℃
|
