| 工作压力(Pa) | 0.785×105(8kgf/cm2) |
|---|---|
| 材质 | 合金钢 |
| 产地 | 上海 |
| 工作温度 | 120 |
| 连接形式 | 卡套 |
| 适用范围 | 液压系统 |
| 适用介质 | 氨气 |
| 形态 | 柱塞式 |
| 用途 | 减压阀 |
| 品牌 | 吉氟利 |
| 型号 | QHF-50/65/80/100/125/150/200风包释压阀厂家 |
| 加工定制 | 是 |
上海吉氟利JFL品牌释压阀，QHF-50/65/80/100/125/150/200风包释压阀厂家，空压机专用释压阀QHF-100释压阀，煤矿空压机释压阀QHF型号，矿用空压机配套用释压阀-QHF释压阀风包释压阀空压机配套释压阀，QHF释压阀风包释压阀空压机配套释压阀，上海吉氟利专业释压阀，QHF-80活塞式风包释压阀，QHF-65空压机风包释压阀，QHF风包释压阀厂家-上海风包释压阀，QHF-50风包释压阀-空气压缩机用释压阀，QHF-2系列风包释压阀，风包释压阀QHF-200，风机专用释压阀，QHF风包释压阀，风包释压阀 风包安全阀QHF，QHF-2风包释压阀，煤矿空压机释压阀QHF-80 QHF-100，煤矿用风包释压阀，
| QHF风包释压阀，QHF风包释压阀厂家找上海吉氟利，QHF-100风包释压阀，QHF-80风包释压阀，QHF-65风包释压阀，QHF-50风包释压阀，QHF-125风包释压阀，QHF-150风包释压阀，QHF-200风包释压阀，QHF-250风包释压阀，QHF-300风包释压阀，1.用途： | |||||||||||||||||||||||||||||||||||||||||||||||||
| QHF风包释压阀，QHF-100风包释压阀，本释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，起安全保护作用。 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 2.适用条件： | |||||||||||||||||||||||||||||||||||||||||||||||||
| 各种规格的释压阀适用条件如下：?表1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||
| 3.规格与性能：?表2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 4.工作原理与结构特征： | |||||||||||||||||||||||||||||||||||||||||||||||||

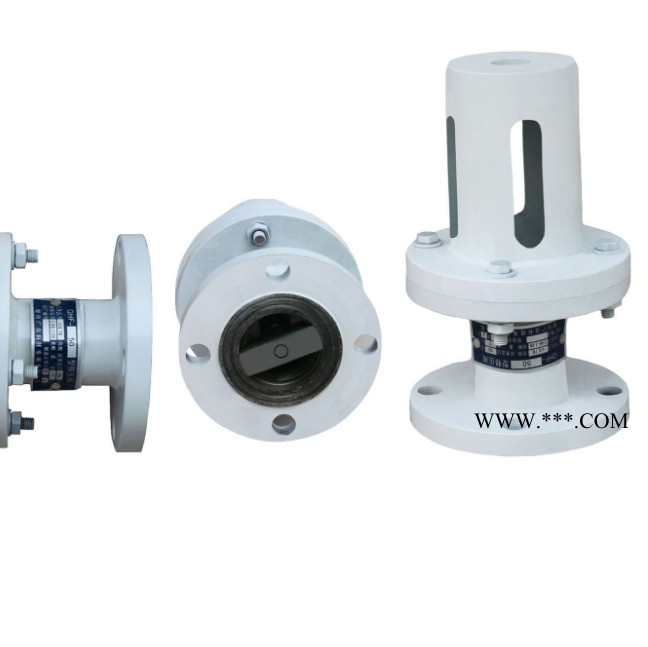

| 本释压阀由气缸、活塞组、保护罩等组成(见图1)、气缸由左、右端法兰及气缸体组焊而成，为了增强耐磨性和防止生锈，气缸内表面镀硬铬。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中，使之无法左右移动。保护罩由法兰、简体和挡盖组焊而成。当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。
| |||||||||||||||||||||||||||||||||||||||||||||||||
| 5.安装与调整： | |||||||||||||||||||||||||||||||||||||||||||||||||
| 5.1?释压阀安装于空气压缩机系统中风包出口管路正对气流向上，距风包出口为3-4米。释压阀与风包间须安装闸阀。空气压缩机风包水平放置安装时如图2，空气压缩机风包立式安装如图3。 | |||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||
| 5.1.3?安装前检查拉杆，不应有锈蚀，变形现象。 5.1.4?安装时，O形密封圈涂上防腐油。 5.2?释压阀调整： 5.2.1?释压阀安装好以后，应检查气缸活塞、法兰连接处、管路等，不应有漏气现象。 5.2.2?释压阀缸体和保护罩应同心，保护罩内孔不应有毛刺、飞边、脏物等，以免影响释压阀正常工作。 5.2.3?保护罩上的六个长园排气孔不应堵塞，以保持流通面积大于二倍活塞面积。 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 6.使用与维护： | |||||||||||||||||||||||||||||||||||||||||||||||||
| 6.1?正常工作时，空气压缩机系统压力不应超过7.84×105Pa(8kgf/cm2) 6.2?经常用检查释硬度阀气缸、活塞、法兰连接处及管路，不应有漏气现象，各紧固部分不应松动。 6.3?应固定专人定期进行检查、维护。释压阀正常工作时，每月至少检查一次，检查拉杆延细、锈蚀的情况，检查O形密封圈的弹性及密封情况。原则上每六个月更换一次拉杆，如遇特殊情况，如释压，严重锈蚀或明显延细等。应及时更换。 本文中所有文字、数据、图片均只适用于参考。需要查看更多的P41X、P42X系列快速排(吸)气阀 性能参数、结构尺寸参数、价格等详情，请联系我们。 |
