| 加工定制 | 否 |
|---|---|
| 种类 | SFCV橡胶瓣式 |
| 材质 | 碳钢 |
| 连接形式 | 内螺纹 |
| 结构形式 | 升降式 |
| 公称通径 | 2'（mm） |
| 适用介质 | 弱酸碱介质 |
| 形态 | 角式 |
| 压力环境 | 常压 |
| 标准 | 美标 |
| 流动方向 | 单向 |
| 驱动方式 | 脉冲 |
| 工作温度 | 高温 |
| 类型(通道位置) | 直通式 |
| 规格 | DN1/2-10' |
| 品牌 | 温州卓祥 |
| 型号 | H11W |

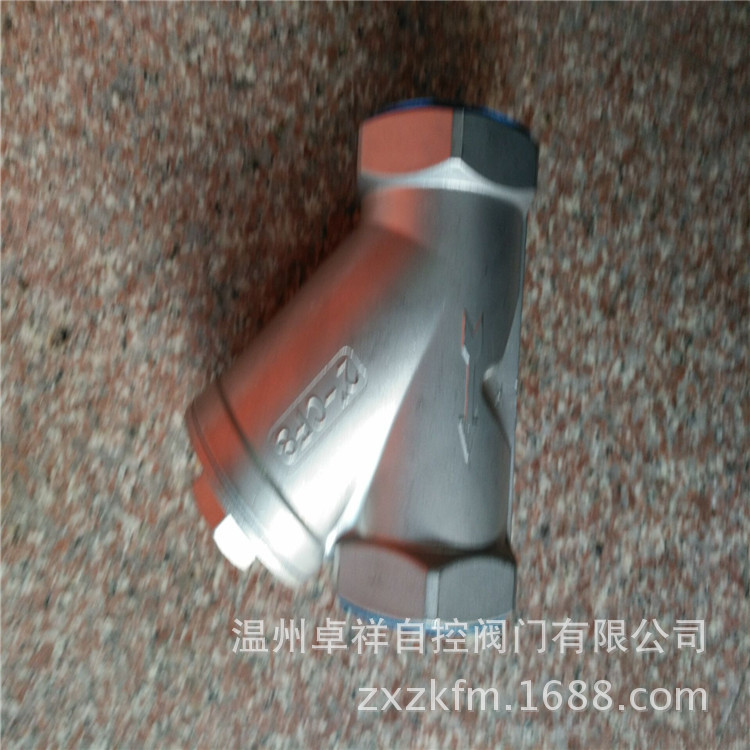

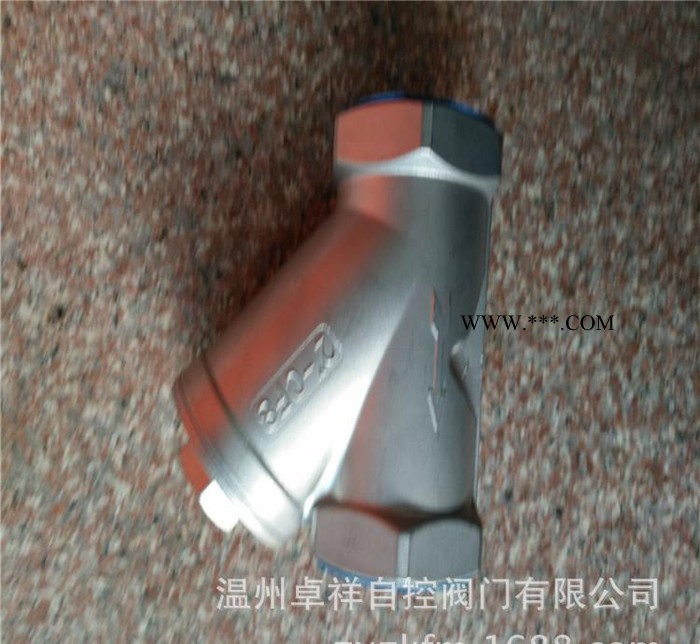

内螺纹Y型止回阀 |
产品特性
多种螺纹端供选择
可适宜水平安装及垂直安装
采用脱腊精密铸造
产品标准
设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
检测标准：MSS SP-110,EN 1226
序号 | 名称 | 材质 | |
ANSI/JIS/DIN | ANSI/JIS/DIN | ||
1 | 阀体 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |
2 | 压圈 | SUS304 | |
3 | 密封圈 | PTFE/RPTFE | |
4 | 开槽沉头螺钉 | A193-B8 | |
5 | 阀瓣 | SUS304 | |
6 | 弹簧 | SUS304 | |
7 | 阀盖 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |
8 | 密封垫 | PTFE/RPTFE | |
单位：mm
序号 | d | L | H |
1/2" | 17.5 | 67 | 44.7 |
3/4" | 23 | 75 | 52.1 |
1" | 29 | 90 | 65.7 |
1-1/4" | 38 | 110 | 70 |
1-1/2" | 43.5 | 120 | 79.5 |
2" | 55 | 140 | 95.5 |
2-/2" | 69 | 190 | 125 |
3 | 81.5 | 205 | 144.5 |
