| 标准 | 国标 |
|---|---|
| 材质 | 球墨铸铁 |
| 动作方式 | 电动 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN400 |
| 规格 | AC220V |
| 类型 | 直通式 |
| 连接形式 | 对夹 |
| 流动方向 | 双向 |
| 适用介质 | 水 |
| 形态 | 蝶式 |
| 用途 | 补水,流量控制,换向,风量调节,放水,调节 |
| 压力环境 | 低压 |
| 品牌 | 天津市艾派克流体自控阀门（APK） |
| 型号 | D971X-16 |

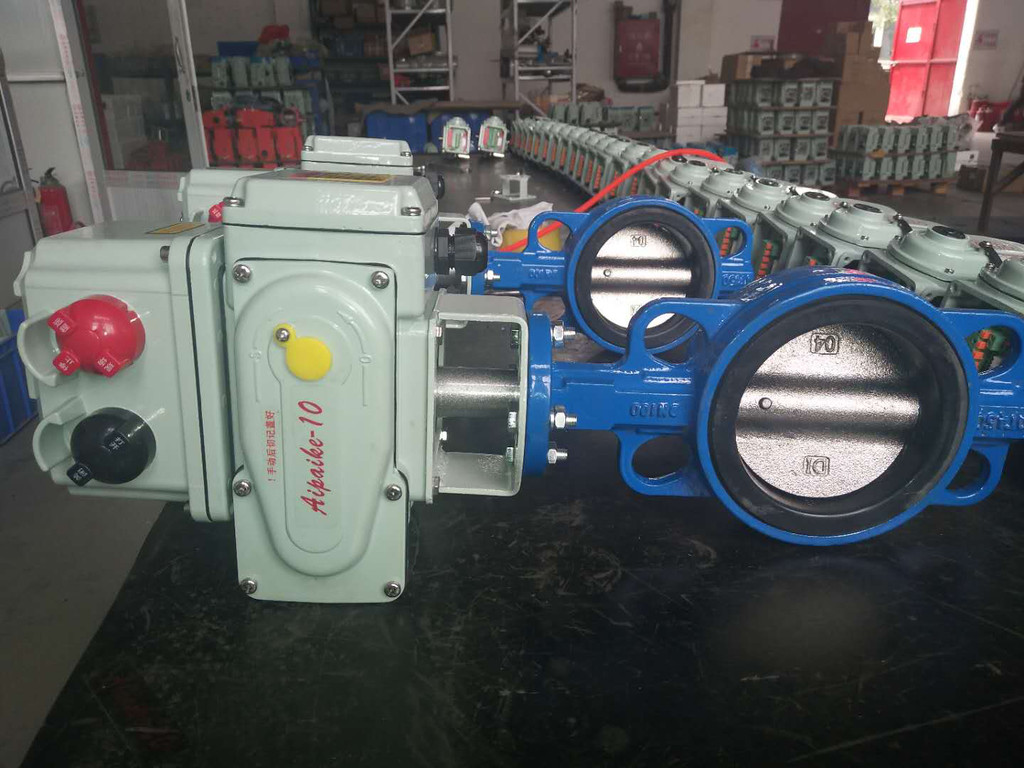

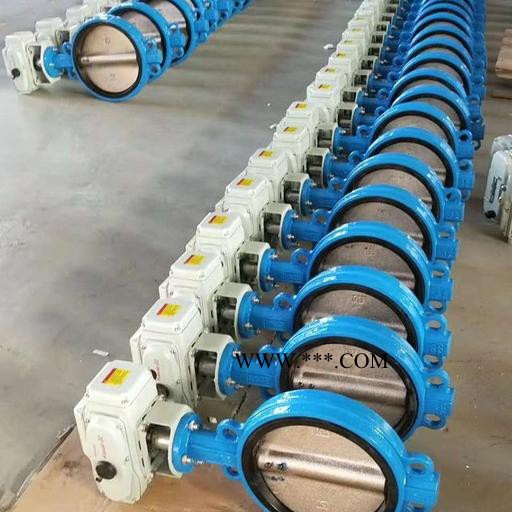

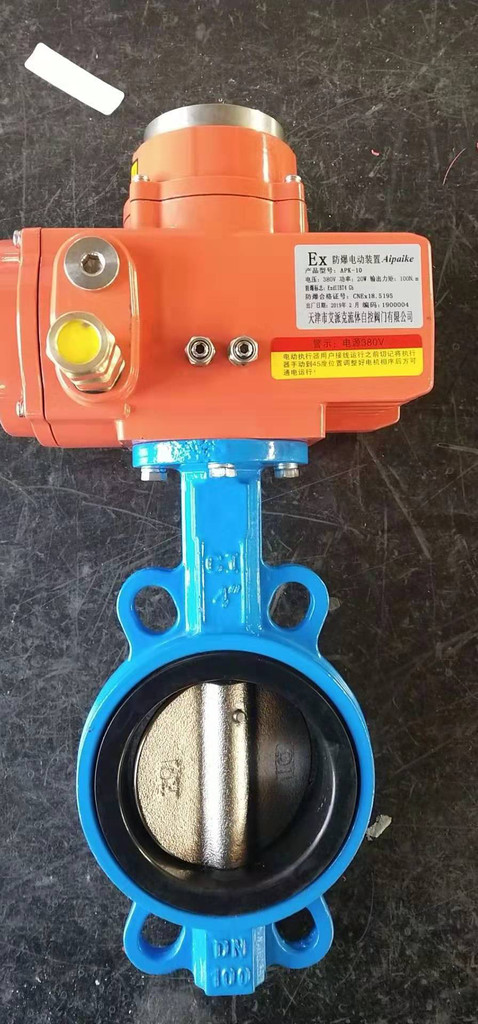

一、电动衬胶蝶阀 产品概述
电动衬胶蝶阀的蝶板安装于管道的直径方向。电动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。电动衬胶蝶阀在管道中一般应当水平安装。电动衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点如下：
（1）采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
（2）密封面耐磨性好（橡胶耐磨性是铜的七倍）。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）橡胶材料无任何毒性，并且抗菌、抗霉。

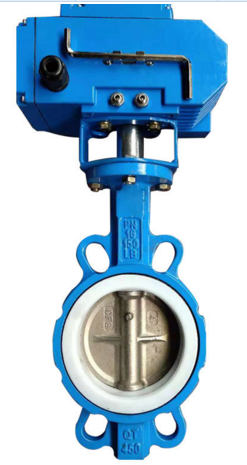

电动衬氟蝶阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。 电动衬氟蝶阀是对阀体内介质所能达到的地方全部采用衬里工艺，内衬材料一般采用FEP(F46)和PCTFE(F3)等氟塑料，可以适用于各种浓度的、盐酸、、水和各种有机酸、转子泵强酸、强氧化剂及其它腐蚀性介质等管路，但衬氟阀门受温度的局限比较大(只适用于摄氏-50℃～150℃之间的介质)，能够制作内衬氟塑料的阀门有：衬氟蝶阀、衬氟球阀等。 电动衬氟蝶阀是由天津市艾派克流体自控阀门有限公司生产制造的一款产品，是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。气动衬氟蝶阀全开到全关通常是小于90° ，电动衬氟蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。气动衬氟蝶阀采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。主要用于高温介质的烟风道和煤气管道。
