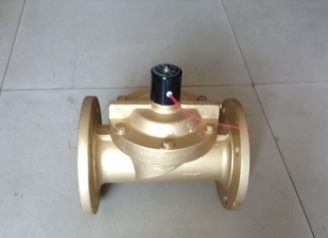

DF电磁阀 法兰电磁阀 膜片式电磁阀 低压电磁阀 给水电磁阀

标准	国标
材质	铸铁
动作方式	电动
工作温度	常温
公称通径	DN50
规格	AC220V
类型	直通式
连接形式	法兰
流动方向	单向
适用介质	水
形态	膜片式
用途	补水,放水,截止
压力环境	低压
品牌	天津市艾派克流体自控阀门（APK）
型号	DF

电磁阀用途说明

一、产品用途
该系列电磁阀是利用电磁力的作用，来实现阀门通断的二位二通式自动阀。是实现压缩空气，净水及粘度不大无悬浮物无腐蚀性介质的各种气液体管路自动控制的基础元件。可广泛用于机械、冶金、电力、化工、纺织、石油、轻工、交通、国防、科研等部门的自动化控制系统中。
二、技术规范

（2）工作介质

压缩空气、净水、油及粘度不大、无浮物、无腐蚀性的其他气体及液体。
（3）使用环境
温度不超过40℃相对温度不大于85%，无强烈震动和冲击。
（4）电压变化
该阀可保证额定电压+5-10%的情况下正常工作。
三、工作原理
该系列电磁阀是采用先导自控式结构，结构紧凑，体积小，动作可靠，密封性能优良，便于使用及维修。
当线圈通电后，即形成磁场，在磁场的作用下吸起铁芯，打开先导阀口，由于进口端的节流孔小于先导阀口，此时，橡胶膜片上部压力减小，在工作介质的作用下，将主阀开启，形成通路，断电后，动铁芯靠弹簧力等复归，关闭先导阀，膜片上部压力增大，靠压差作用，立即关闭主阀。

四、安装使用
（1）电磁阀应沿水平线方向垂直安装，安装时注意阀体箭方向，箭头指向为介质流向。
（2）使用条件必须与相关数据相符。
（3）为保证电磁阀运行，在阀前管路上应安装过滤器，并建议安装旁路装置。
（4）在正常试用下应定期检查。
（5）如有特殊订货可生产常开式（即断电开启）。

五、订货须知

在订货时注明下列各项
（1）型号、通径、电源电压，工作介质，介质压力及温度。
（2）需要数量，如有特殊要求在订货时提出协商。

电磁脉冲阀又叫膜片阀，它将电磁阀、先导阀以及脉冲阀组合起来，直接受电信号的控制，它可对滤袋逐排(室)喷吹清灰，使除尘器的阻力坚持在设定的局限之内，以包管除尘器的处置才能和收尘效率。电磁脉冲阀系列产品在除尘领域中生产使用多年，起到了非常关键的作用，它是专门为了脉冲袋式除尘器的配套使用而设计的产品，是脉冲袋式除尘器清灰喷吹系统的压缩空气的“开关”。本公司生产的电磁脉冲阀一般分为直角式电磁脉冲阀、淹没式电磁脉冲阀、直通式电磁脉冲阀三大类。
(一)直角式电磁脉冲阀
     直角式电磁脉冲阀又叫做DMF-Z型电磁阀，它的阀体进出口成直角，直接受电信号控制，直角式电磁脉冲阀适合于储气筒与除尘器喷吹管的安装连接。能保证气体畅通，能提供符合要求的脉冲气流。
     (二)淹没式电磁脉冲阀
     淹没式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀，为嵌入式阀，它直接安装在气包上，具有更好的流通特性。压力损失有所下降，能在气源压力较低的工作场合提供符合要求的脉冲气流。
     (三)直通式电磁脉冲阀
     直通式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀，其进出口之间夹角为180°，它的进出口中心在同一直线，其进气口与储气管连接，出气口与喷吹管连接，保证气流畅通，能提供符合要求的脉冲气流。
     公司生产电磁脉冲阀系列产品均达到以下技术要求：
     1、产品的工作压力为0.1MPa～0.7MPa，介质为经过除油、除水处理的空气。
     2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03s。
     3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。
     4、产品应能承受0.8MPa的气源压力。
     5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。
     6、在室温为 5度～35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min无击穿现象。
     7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。
     8、在正常使用条件下，膜片累计使用寿命应大于80万次。
     9、阀的外表无明显涂层剥落、划痕、毛刺等损伤。
