电动刀闸阀、排泥浆液刀闸阀 电动排渣阀、电动插板阀 放料电动闸阀

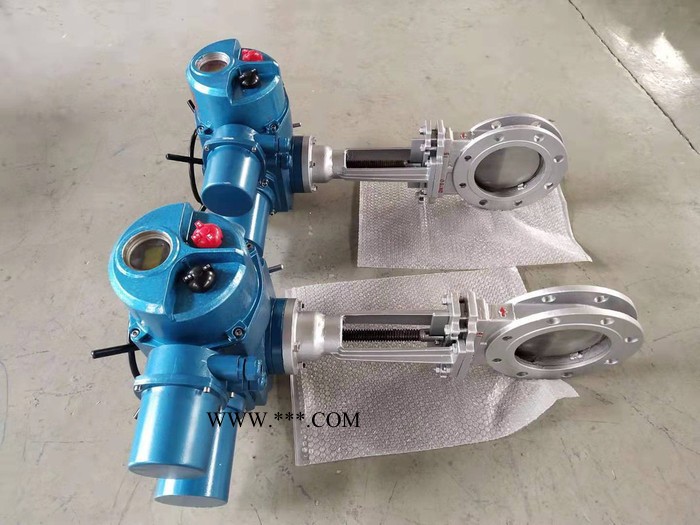

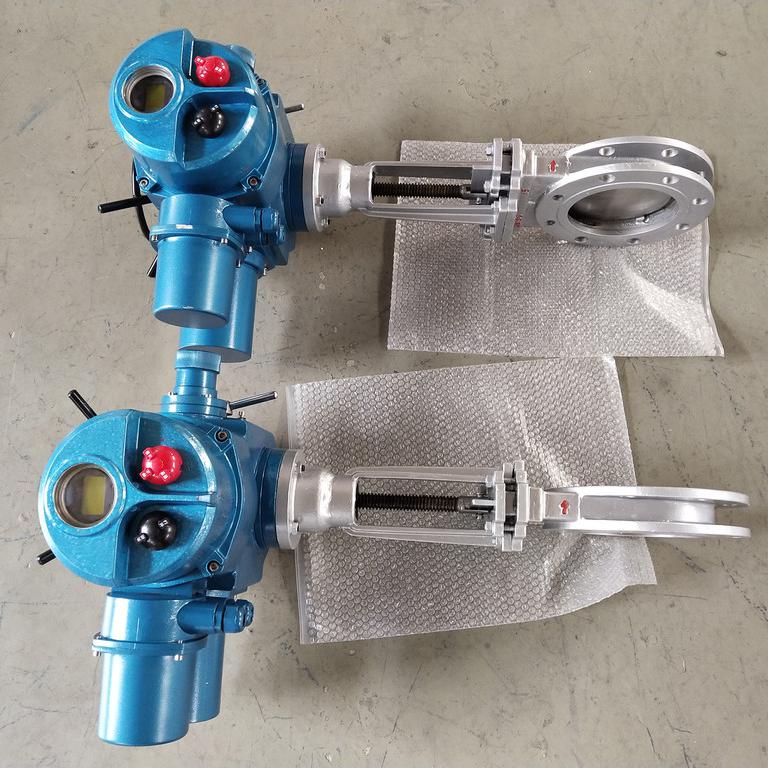

电动刀型闸阀是由多回转式电动装置于刀型闸阀组成。主要采用铸铁、铸钢、不锈钢等。通径从DN50～DN1000。电动刀型闸阀广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。电动刀型闸阀特别适用于造纸行业在管道上作调节和节流使用。

二、法兰电动刀闸阀特点：
（1）刀型闸阀价格由口径、材质、压力的不同而异，价格！
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；

三、电动装置参数：

电源：AC380V、50HZ。
标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外。
防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
防爆型（EX）：防爆等为DⅡBT4/DⅡCT4。
环境温度：-20℃~40℃
可选：配电气控制器

四、产品性能参数：

五、产品零部件材料：

Z973F、Z973H 型电动刀型闸阀（刀闸阀）零部件材料

Z973F-6C	碳素钢	铬镍钛不锈钢	氟塑料	铬不锈钢	石棉
Z973H-6C			镶或喷焊铁基合金
Z973F-10C			氟塑料
Z973H-10C			镶或喷焊铁基合金
Z973F-16C			氟塑料
Z973H-16C			镶或喷焊铁基合金

PZ673H气动浆液阀 气动刀型闸阀

产品简介： 气动浆液阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，浆液阀密封可靠、操作轻便灵活。浆液阀按传动方式分为：手动、蜗动、气动、电动、液动；浆液阀按控制方式分为：手控制、气控制、电磁控制、模拟远程计算机控制。 工作原理： 气动浆液阀包括阀体，闸板和U型密封条，阀体中腔底部设有凹槽并装有弹性U型密封条，当阀门关闭时闸板下移，闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封。当阀门开启时闸板上移，闸板底部边缘与密封条脱离，密封条弹起与凹槽平整，能防止浆液阀在使用过程中，介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高浆液阀的密封效果，防止阀门关闭时泄漏。 产品特点： 1.本阀采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证良好的密封。 2.在刀板上端装有硬聚四氟乙烯刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。 3.聚胶脂或含镍耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而改善工作条件，延长寿命。 4.根据需要，可在阀体四周设置多个冲刷口，直接用空气、蒸汽或水进行冲刷，防止沉淀物逐渐堆积，对于输送困难的流体特别适用。 5.该阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。 6.能满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业等使用工况。 气动浆液阀主要零件材料： 序号 零件名称 材料 序号 零件名称 材料 备注 1 阀体 HT250 5 支架 注1：橡胶的牌号取决于介质和温度。 2：闸板材质取决于介质成分。 2 密封圈 橡胶（注1） 6 阀杆 3 闸板 不锈钢（注2） 7 螺母 ZHMn58－2－2 4 密封条 聚四氟乙烯 8 手轮 QT40－17 气动浆液阀阀门选配驱动装置型号配置表： ★气缸是以压缩空气为介质，将其能量转换成机械能，实现直线运动的装置，是广泛应用于各种气动系统的执行元件，是实现工业自动化的基础元件。 阀门通径DN 气缸规格（缸径×行程） 阀门通径DN 气缸规格（缸径行程） 50 Φ65×50 200 Φ160×200 65 Φ65×65 250 Φ200×250 80 Φ80×80 300 Φ200×250 100 Φ100×100 350 Φ220×350 125 Φ125×125 400 Φ250×400 150 Φ125×150 ★气缸行程选用范围 气缸内径 Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ160 Φ200 Φ250 行程选用范围 400 500 800 800 1500 1500 2000 2000 2500 ★气缸正确使用注意事项： （1）负载运动方向必须与活塞杆的运动方向一致，以免活塞杆产生扭曲现象。 （2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。 （3）选用出力比实际负载大的气缸，以免气压不足时发生危险。 （4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。 （5）有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用PTFE。 气动浆液阀气电控制功能说明： 1、采用双电控三位五通电磁阀控制气动刀型闸阀气缸，采用三位开关，可控制闸阀在上限位、下限位及任意位置停留。 2、闸阀在上限位、下限位置停留时，上限位及下限位置的限位开关，发出一组常开或常闭的独立信号触点。可作为状态指示 用。 3、闸阀在上限位下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位 及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。 4、闸阀在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。 5、在气缸开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定阀门气缸的气压仍保持在气缸中，如气缸活塞、 电磁阀及接头无泄漏，则闸阀可在任意位置长期停留。
