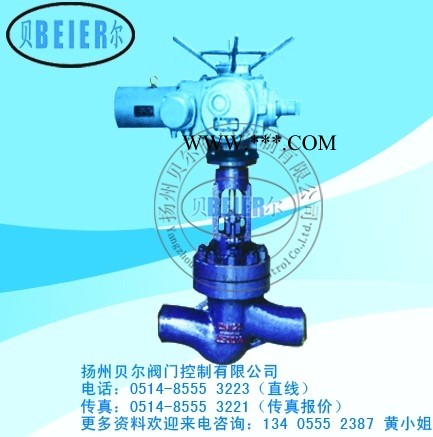

供应扬州电动截止阀不锈钢电动截止阀电动不锈钢截止阀电动衬胶截止阀泵阀供应_采购信息_视频_人才招聘_泵阀关注_技术问答_行业展会_行业热点_现货现卖_图库_品牌

商品信息

基本参数

品牌：	贝尔电装
所在地：	江苏扬州市
起订：	≥1 台
供货总量：	1 台
有效期至：	长期有效
材质：	碳钢
连接形式：	法兰

详细说明

材质	碳钢
连接形式	法兰
品牌	贝尔
型号	DN1200

1、结构特点、用途及注意事项
“贝BEIER尔”系列可以安装在管道的任何位置上，介质从下往上流。产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。不锈钢截止阀适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。其特点如下：
①阀瓣、阀座密封面用硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。
②阀杆材料为渗氮钢，渗氮后的阀杆表面硬度高、耐磨、抗擦伤，抗腐蚀。
③由于温度、压力等原因，阀门口径DN50以下的阀体、阀盖为模锻件、DN65以上的阀体、阀盖为铸钢件。
④阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。
⑤安装阀门时注意介质的流向，严格按阀门流向箭头指示的方向安装。
⑥电动截止阀尽量垂直安装，阀杆向上。

主要外形和连接尺寸

型号	J41H/Y/B/W-16C/P J41Y-16P/R/I J941H/Y/B/W-16C/P J941Y/W/Y-16P/R/I
公称通径DN	PN1.6MPa								WT(Kg)
公称通径DN	L	D	D1	D2	b	z-фd	H	D0	J41	J941
15	130	95	65	45	14	4-ф14	218	120	4.8	5.2
20	150	105	75	55	14	4-ф14	258	140	6.5	7.1
25	160	115	85	65	14	4-ф14	275	160	7	7.4
32	180	135	100	78	16	4-ф18	280	180	8.2	8.5
40	200	145	110	85	16	4-ф18	330	200	11	12.5
50	230	160	125	100	16	4-ф18	350	240	14.5	20
65	290	180	145	120	18	4-ф18	400	280	21.5	25
80	310	195	160	135	20	8-ф18	355	280	27	35
100	350	215	180	155	22	8-ф18	415	320	30	50
125	400	245	210	185	24	8-ф18	460	360	84	75
150	480	280	240	210	26	8-ф23	510	400	91	100
200	600	335	295	265	26	12-ф23	710	400	148	210
250	730	405	355	320	30	12-ф25	786	450	405	446
300	850	460	410	375	30	12-ф25	925	500	610	648

主要外形和连接尺寸

型号	J41H/Y/B/W-25/25P J41Y-25P/R/I J941H/Y/B/W-25/25P J941Y-25P/R/I
公称通径DN	PN2.5MPa
公称通径DN	L	D	D1	D2	b	z-фd	H	D0	WT(Kg)
15	130	95	65	45	16	4-ф14	218	120	5
20	150	105	75	55	16	4-ф14	258	140	6.9
25	160	115	85	65	16	4-ф14	275	160	7.4
32	180	135	100	78	18	4-ф18	280	180	8.5
40	200	145	110	85	18	4-ф18	330	200	12.5
50	230	160	125	100	20	4-ф18	350	240	16
65	290	180	145	120	22	8-ф18	400	280	25
80	310	195	160	135	22	8-ф18	355	280	30
100	350	230	190	160	24	8-ф23	415	320	34.5
125	400	270	220	188	28	8-ф25	460	360	89
150	480	300	250	218	30	8-ф25	510	400	98
200	600	360	310	278	34	12-ф25	710	400	170
250	730	425	370	332	36	12-ф30	786	450	446
300	850	485	430	390	40	12-ф30	925	500	654

型号	J41H/Y/B-40 J41Y-40P/R/I J941H/Y/B-40 J941Y-40P/R/I
公称通径DN	PN4.0MPa								WT(Kg)
公称通径DN	L	D	D1	D2	b	z-фd	H	D0	J41	J941
15	130	95	65	45	16	4-ф14	233	120	4.5	5.2
20	150	105	75	55	16	4-ф14	275	140	5	7.1
25	160	115	85	65	16	4-ф14	285	160	7	8.7
32	180	135	100	78	18	4-ф18	302	180	9	11.8
40	200	145	110	85	18	4-ф18	355	200	12	16.5
50	230	160	125	100	20	4-ф18	373	240	24	24
65	290	180	145	120	22	8-ф18	408	280	33	33
80	310	195	160	135	22	8-ф18	436	320	44	44
100	350	230	190	160	24	8-ф23	480	360	60	60
125	400	270	220	188	28	8-ф25	558	400	89	93
150	480	300	250	218	30	8-ф25	611	400	98	102
200	600	375	320	282	38	12-ф30	720	400	170	175

型号	J41H/Y-64 J41Y-64P/R/I J941H/Y/B-64 J941Y-64P/R/I
公称通径DN	PN6.4MPa									WT(Kg)
公称通径DN	L	D	D1	D2	D6	b	z-фd	H	D0
15	170	105	75	55	40	18	4-ф14	195	140	5.5
20	190	125	90	68	51	20	4-ф18	228	160	7.5
25	210	135	100	78	58	22	4-ф18	275	180	9.1
32	230	150	110	82	66	24	4-ф23	325	200	12
40	260	165	125	95	76	24	4-ф23	360	240	18
50	300	175	135	105	88	26	8-ф23	410	280	26
65	340	200	160	130	110	28	8-ф23	450	320	36
80	380	210	170	140	121	30	8-ф23	485	360	48
100	430	250	200	168	150	32	8-ф25	537	400	68
125	500	295	240	202	176	36	8-ф30	631	400	96
150	550	340	280	240	204	38	8-ф34	646	450	107
200	650	405	345	300	260	44	12-ф34	813	500	182

更多资料欢迎来电咨询：0514-85553223 13405552387 黄女士
