火爆销售 2.5GC多级离心泵 2.5GC-6X7离心水泵 22KW多级水泵

河北华通水泵厂生产的GC型锅炉给水泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于水的液体之用。本型水泵扬程在46m～576m时,流量为6m～55m3/h,液体的最高温度低于110℃。适合于锅炉给水,工厂及城市给水之用。水泵配用Y型电动机

用途：适合于锅炉给水，矿山排水、工厂及城市给水

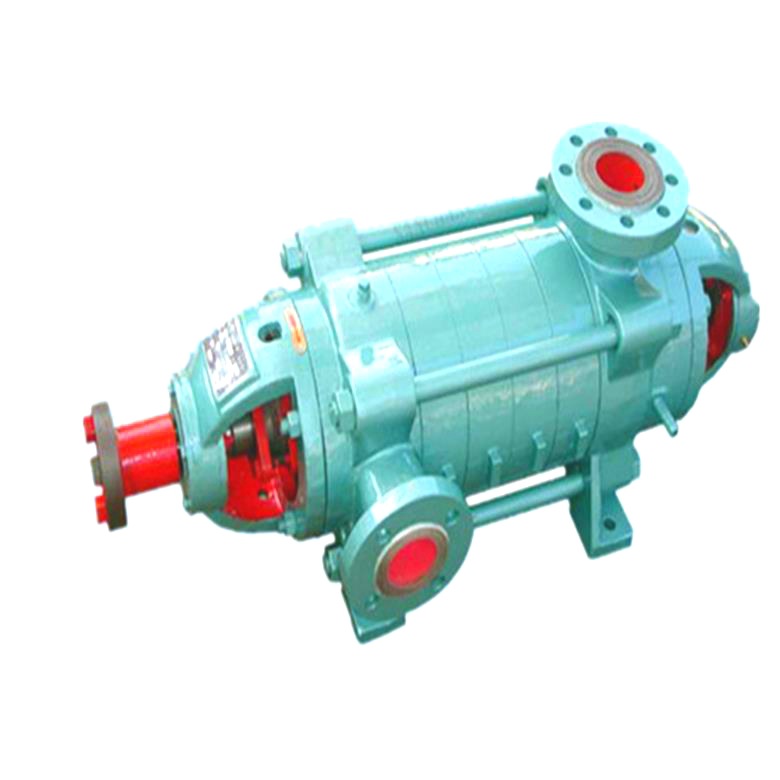

结构特点：GC型水泵是卧式、单吸多级、分段式离心泵
介质温度：≤105℃
处理介质：清水及物理化学性质类似水的液体

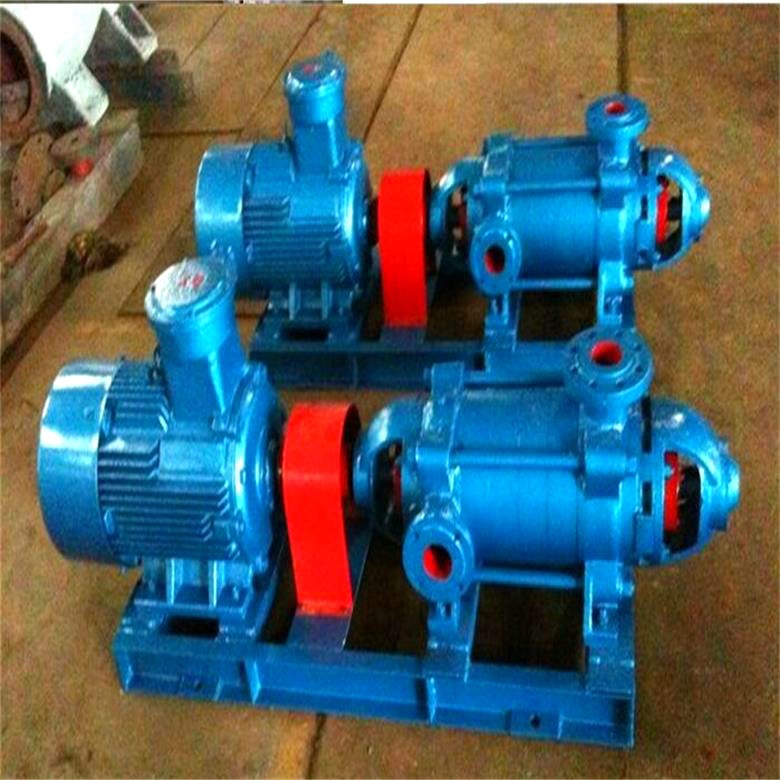

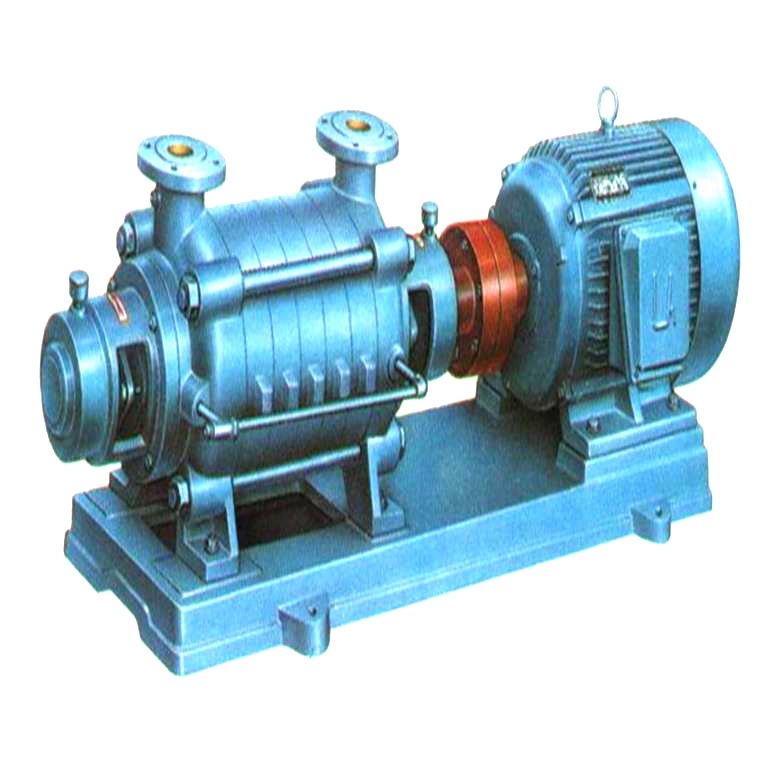

驱动方式：电动机驱动
流量范围：6mз/h -55mз/h
扬程范围：46m-430m

1.5 ——吸水口直径（毫米）被 25 除得值并化整
G ——锅炉给水泵
C ——表示泵的种类
J ——机械密封式
5 ——缩小为 1/10 泵的比转数。即泵的比转数为 50
6 ——叶轮的数量

结 构 说 明

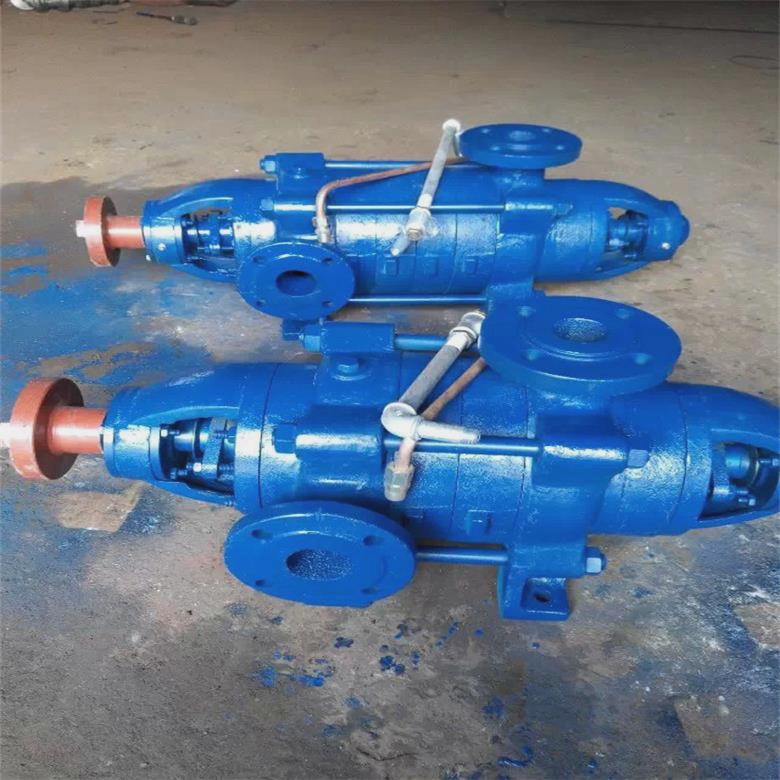

泵的进出口方向均垂直向上，为根据所需扬程选用不同级数。
泵的定子部分由进水段、中段、出水段、尾盖和轴承体等零件组成。
泵的转子部分由轴、叶轮、轴套和平衡盘等零件组成，两端支撑在滚珠轴承上。
泵的进水段、中段、出水段静止结合面采用纸垫通过紧螺栓的拉紧来达到密封。为防止水进入轴承、在轴套间装有“○”形密封圈。泵体两端轴封采用机械密封。
泵两端轴承体有环形冷却室。当被输送液体大于 80 ℃时，应通入冷水，对轴承进行冷却。
轴承内的钙基黄油润滑脂可通过油杯注入。
从进水段方向看，泵为顺时针转动。
