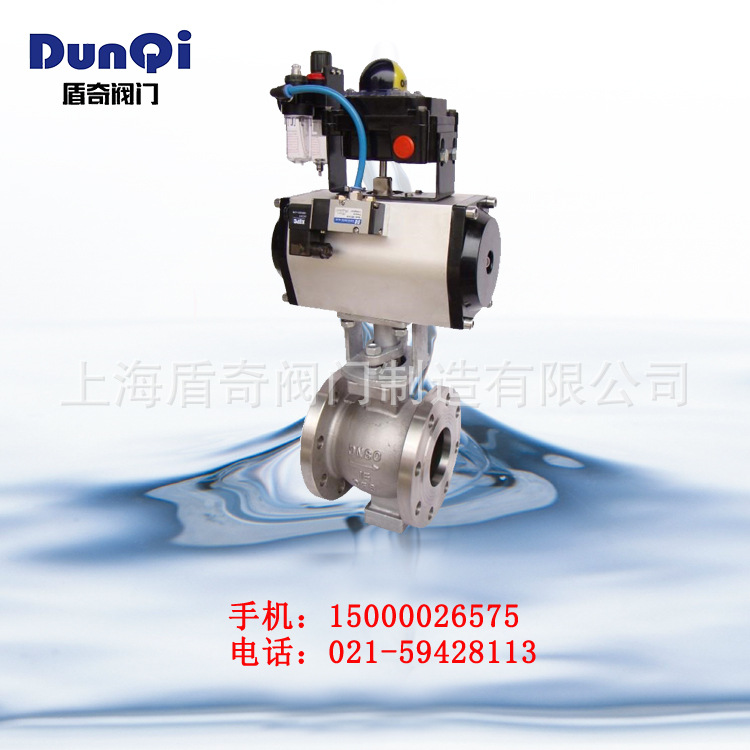

ZQHV气动V型切断球阀 产品概述：
V型球阀是引进国外先进技术制造的一种新型球阀。采用板簧加截的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。
技术参数：
|
阀类 |
传动方式 |
连结形式 |
结构形式 |
密封面 |
公称压力（MPa） |
阀体材料 |
|
球阀 |
6-气动 |
对夹式 |
V型固定球 |
F-氟塑料 |
1.6 |
按表内阀体 |
|
公称通径DN(mm) |
15-300 |
|||||
|
材料\材料代号 |
C |
P |
R |
|||
|
主 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
||
|
球板 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
|
密封圈 |
硬质合金 聚四氟乙烯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
适 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||
|
适用温度 |
-28℃～400℃ |
-28℃～250℃ |
||||
|
控制型式 |
双作用/单作用 |
|||||
|
作用型式 |
切断/调节 |
|||||
|
输入信号 |
电信号：0～10mA、-4～10mA 气信号20～100kPa |
|||||
|
回信电压 |
AC220V/DC24V |
|||||
|
工作介质 |
净化压缩压气 |
|||||
|
执行器 |
型号 |
GT系列、HY系列、AW系列、ZSH系列 |
||||
|
气源压力 |
0.4～0.7MPa |
|||||
