| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN40-80（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 形态 | 角式 |
| 种类 | 蒸汽压力式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直角式 |
| 品牌 | 上海沪甄阀门 |
| 型号 | GH3 |
1.采用平衡双阀座设计，可充分排出大量的凝结水。
2.内装平衡双金属片空气自动排放阀，可防止空气气度和蒸汽汽锁。
3.采用独特的U型和Y型双金属通气口，启动迅速。
4.全部部件安装在阀盖上，方便维修与保养。

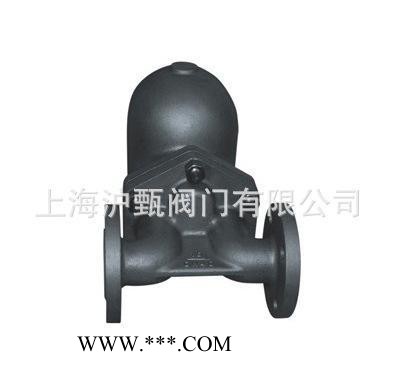

5.沪甄GH3杠杆浮球式疏水阀广泛用于石油，化工，食品，造纸，冶金等行业大型蒸汽设备及高压灭菌，空调设备，干燥机，各种大型热交换器等。
技术参数：
| 产品型号 | 主要参数 | |||
| 阀体材料 | MPA(MPa) | **高允许温度（C） | 适用介质 | |
| GS2,GS4,GSB6 GSB8,G11,G12 B3,G5,GH3,GH5 | 碳钢 | 2.0 | 425 | 蒸汽，凝结水 |
| UNA23H,UNA23V,UNA23E | 碳钢 | 1.6 | 425 | 蒸汽，凝结水 |
| UNA26H,UNA26V,UNA26E | 碳钢 | 4.0 | 425 | 蒸汽，凝结水 |
主要零件材料：
| 零件名称 | 材料 |
| 阀体，阀盖 | 铸铁，WCB,不锈钢 |
| 浮球 | 不锈钢 |
| 阀座 | 不锈钢 |
| 排气阀 | 不锈钢，热敏原件 |
| 过滤网 | 不锈钢 |
外形尺寸和重量：
| 产品型号 | 口径（DN） | L法兰 | L1 | H | H1 | H2 | 重量（kg） |
| GSB2 | 15-25 50 | 200 210 | 310 | 230 | 83 | 59 | 21 |
| GSB4 | 32-50 | 200 | 380 | 310 | 105 | 90 | 46 |
| GSB6 | 40-80 | 270 | 439 | 345 | 130 | 88 | 85 |
| GSB8 | 80-200 | 350 | 608 | 482 | 174 | 120 | 146 |
| GS3 | 25-32 40 50 | 427 437 457 | - | 325 | 95 | 230 | 45 46 48 |
| G5 | 50-100 | 570 | - | 315 | 110 | 205 | 46 |
| GH3 | 25-50 | 427 | - | 325 | 95 | 230 | 51 |
