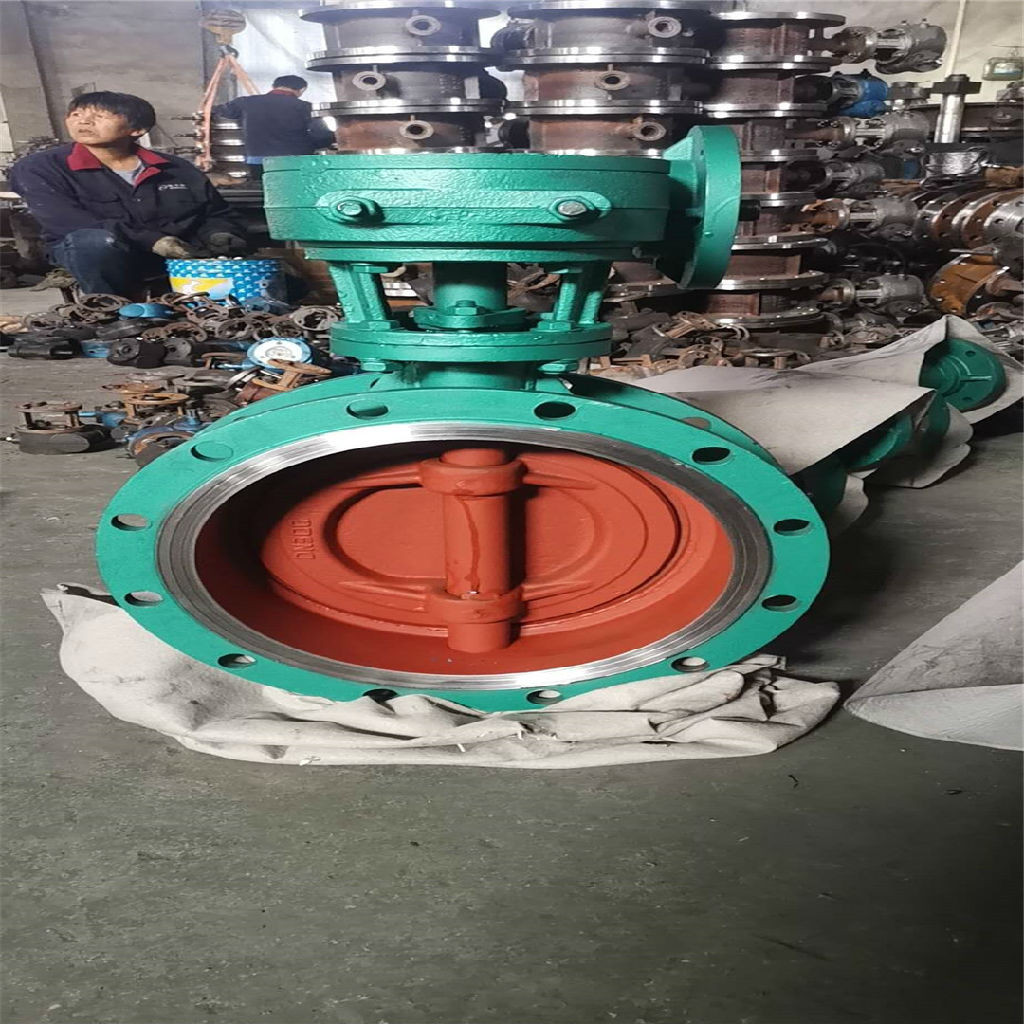

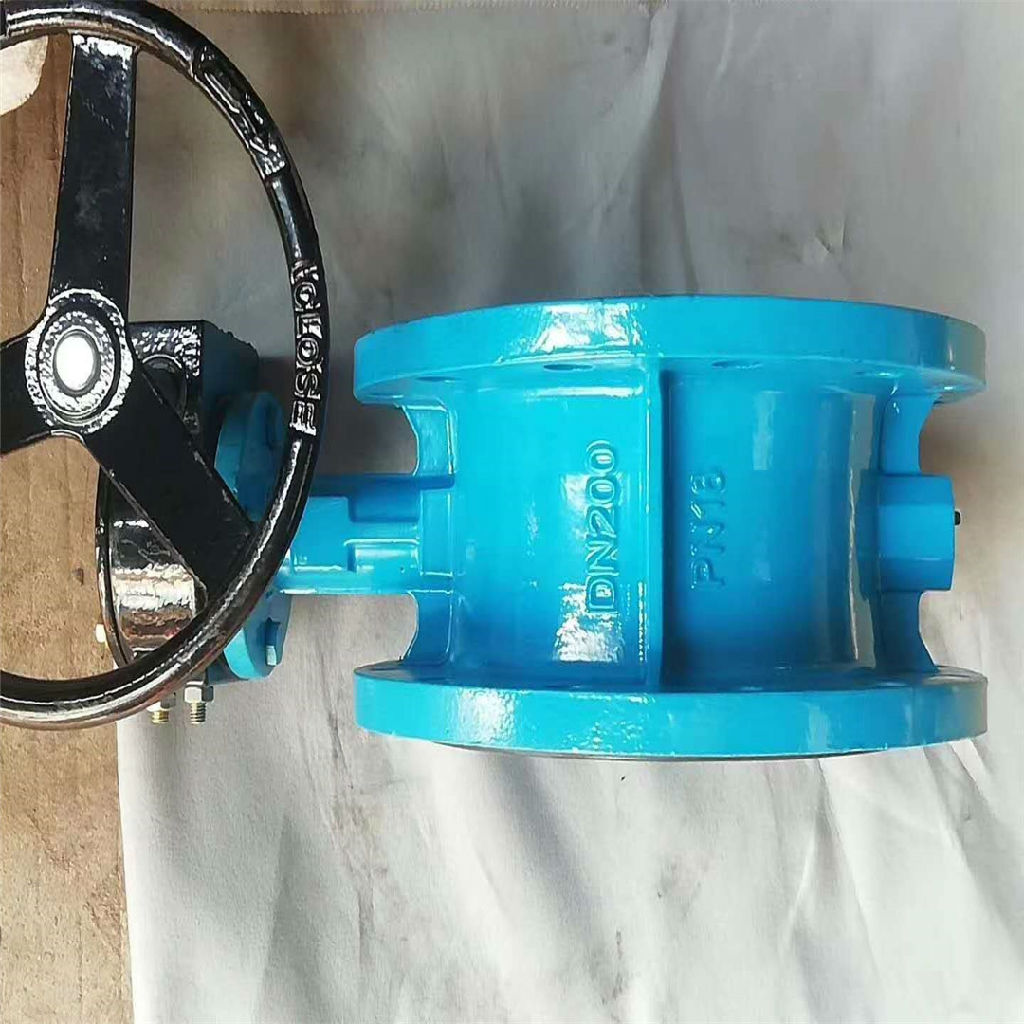

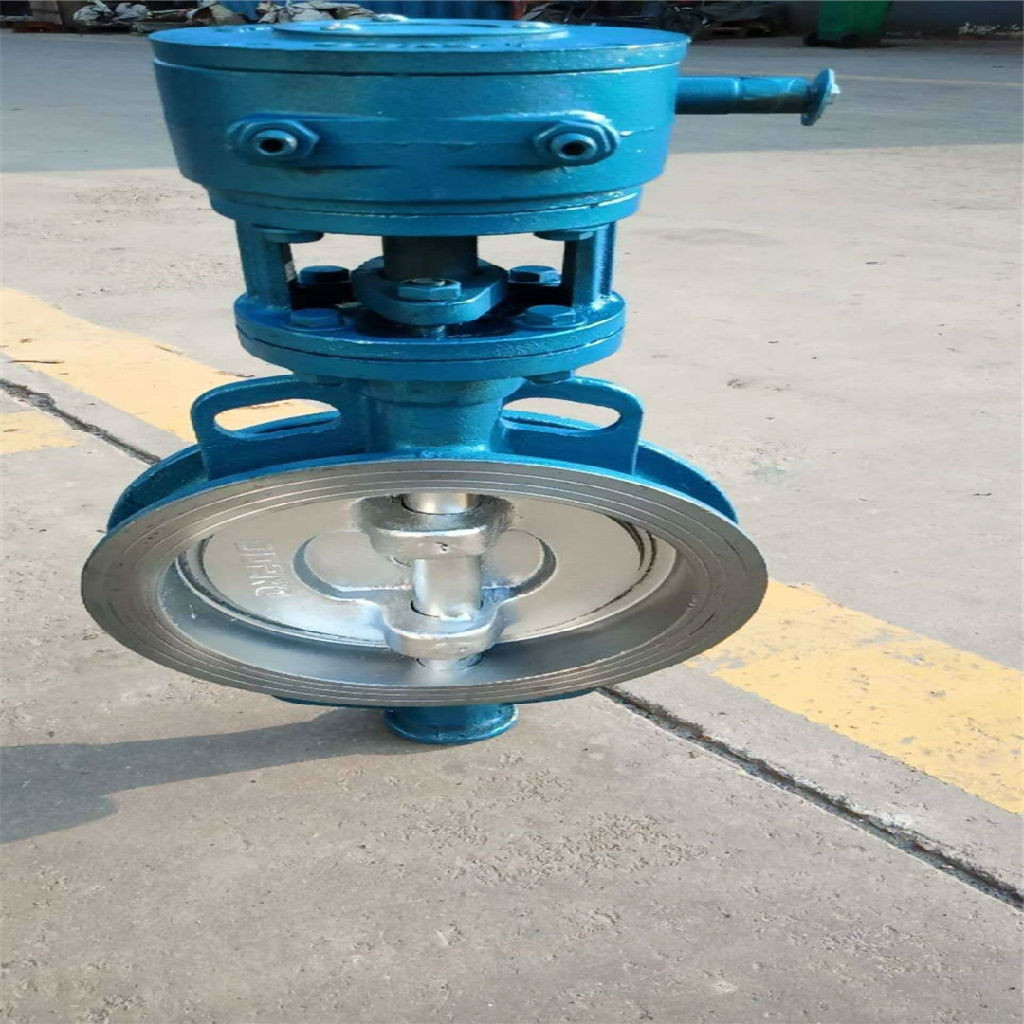

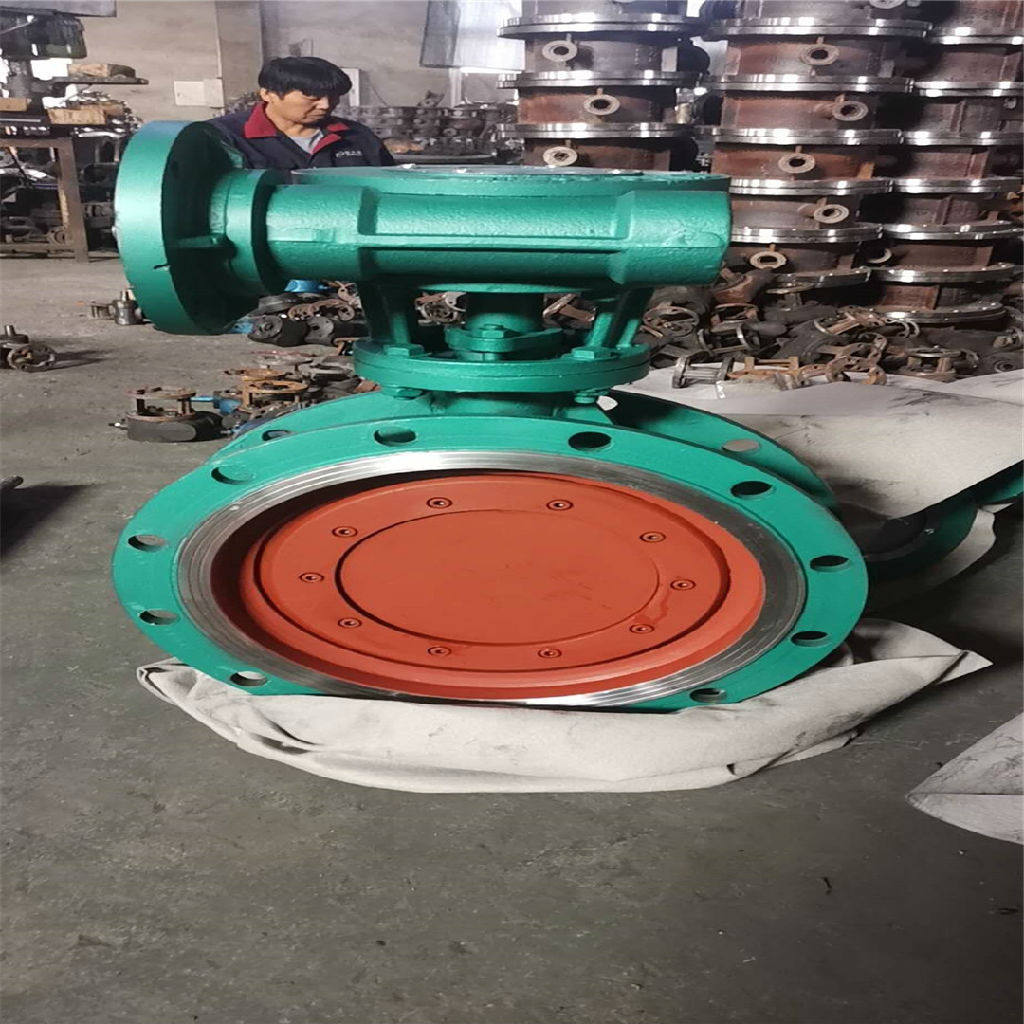

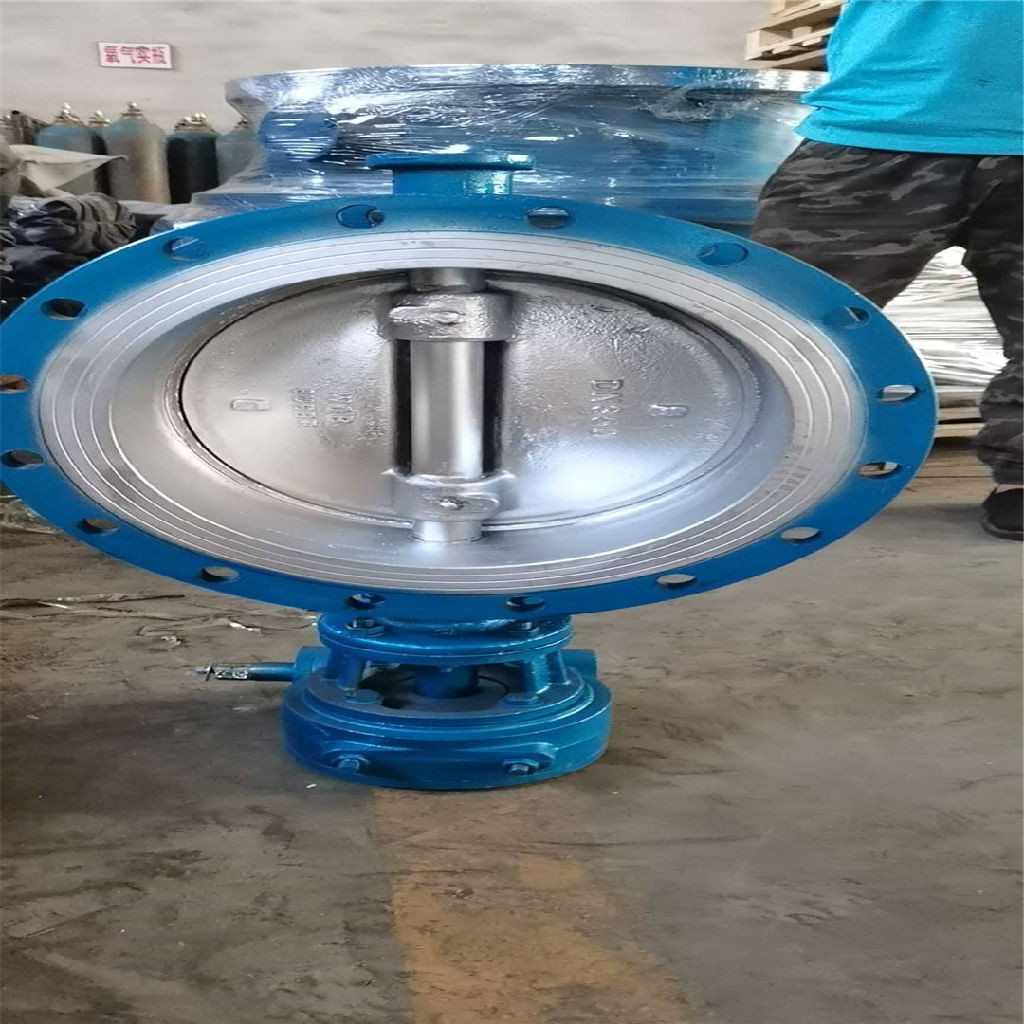

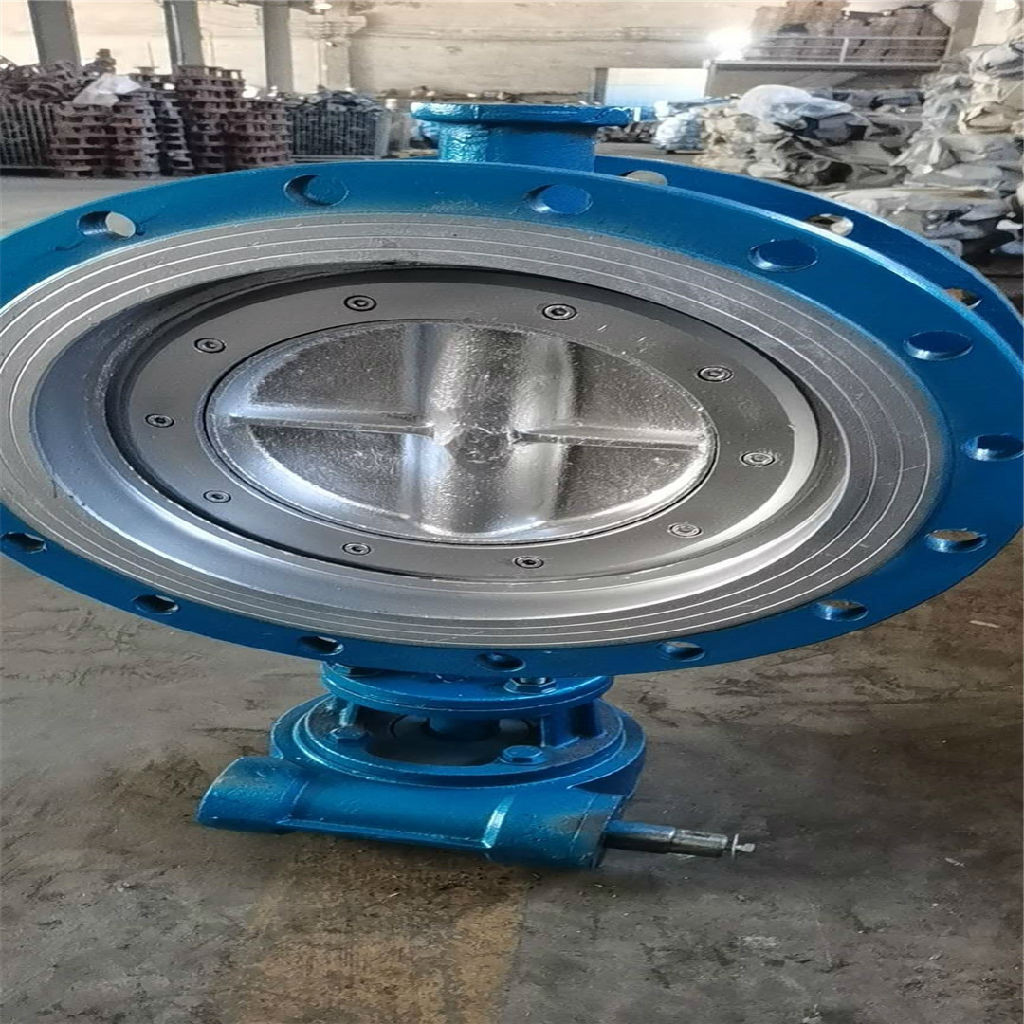

福建龙盛达 手动法兰蝶阀定制 DN100蝶阀  DN200蝶阀  DN300蝶阀 工业铸铁蝶阀门 涡轮法兰蝶阀图1

福建龙盛达 手动法兰蝶阀定制 DN100蝶阀 DN200蝶阀 DN300蝶阀 工业铸铁蝶阀门 涡轮法兰蝶阀

2021-03-19 12:061293
价格 1030.00元/个
发货 福建福州市付款后3天内
品牌 福州龙盛达钢管
材质 铸铁
产地 河北
库存 454
产品详情
材质 铸铁
产地 河北
工作温度 常温
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 手动
适用介质
外形 大型
用途 石油化工,火力发电厂,水蒸汽管路
压力环境 常压
主体材料 铸铁
品牌 龙盛达
型号 多型号
加工定制

一、产品概述:

【型 号】:D341X-10/16Q

【通 径】:DN50-DN1200

【压 力】:PN10/16

【温 度】:-20~120℃

【阀体材质】:球墨铸铁

【适用介质】:淡水、污水、海水、弱酸碱、空气、蒸汽等


D341X法兰蜗轮式软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。


二、产品的特点:

1、设计新颖、合理,结构独特,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、产品的工作原理:

旋转蝶阀手轮,通过蜗杆蜗轮传动,带动阀杆蝶板在90度范围内自由旋转,使蝶阀处于开启或关闭状态,达到连通或切断介质的目的。


四、产品适用于:

主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统排水用,尤为适用自来水管路上作为调节流量设备使用。


五、产品的主要零件材料:

名称

1-阀体

2-阀座

3-蝶板

4-阀轴

5-涡轮

材质及说明

球墨铸铁DI

三元乙丙橡胶EPDM

不锈钢304

不锈钢410

组件


六、产品的规格参数:

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力Ps(MPa)

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76


气密封试验

0.6

0.6

0.6


适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。


七、产品的结构图:


DN

NPS(英寸)

A


C

L

DN50

2"

69.5

126.5

32

108

DN65

2.5"

72

136

32

112

DN80

3"

88

146

32

114

DN100

4"

96.5

158

32

127

DN125

5"

115

179

32

140

DN150

6"

126

197

32

140

DN200

8"

161

230

45

152

DN250

10"

199

271

45

165

DN300

12"

215

305

45

178

DN350

14"

261

350

45

190

DN400

16"

290

381

51

216

DN450

18"

307

392

51

222

DN500

20"

340

441

57

229

DN600

24"

396

500

70

267

DN700

28"

496

567

66

292

DN800

32"

543

641

66

318

DN900

36"

584

692

118

330

DN1000

40"

638

735

142

410

DN1200

44"

763

917

150

470
