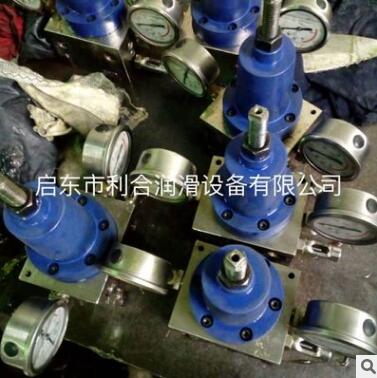

SYP型液压自动换向阀是我厂吸收国外先进技术、在同类产品DR4-5基础上自行研制开发的新一代产品，它广泛适用于冶金、化工、电力、水泥机械、建材机械、港口机械双线干油集中润滑系统中，尤其适用于冶金行业快速离检干油润滑系统、水泥机械环式润滑系统中。具有结构紧凑、体积小、重量轻、外型美观、操作方便、换向稳定、压力波动值小、使用压力等级高、性能可靠、压力直观、换向压力可调等优点，代替了国内20Mpa、40Mpa液压换向阀、二位四通电磁阀、三位四通电磁阀，以及末端必需配备的压力操纵阀、压差开关、电气管线配置等元件，组成干油润滑系统，从而减少了系统故障、降低了投资成本。本阀可配置行程开关或接近开关，从而实现整个系统的控制。
二、功能和结构说明

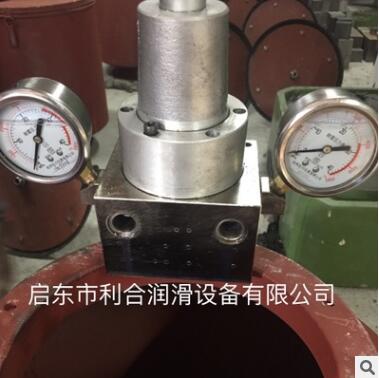

本阀为二位四通自动液压换向阀，上平面设有两块压力表和调压手轮。换向压力由手轮调节，顺时针压力升高，反之压力降低。本阀门进油口P与泵出油口连接，回油口R接贮油桶，供油口Ⅰ、Ⅱ分别与两条供油管路连接。工作时当Ⅰ路油压达设定压力，换向阀自动切换到Ⅱ路，这样润滑泵就能循环往复地向两条管路供送润滑脂。
三、技术参数
|
型号 |
公称压力Mpa |
额定流量ml/min |
换向压力Mpa |
介质 |
重量kg |
|
SYP-P5 |
40 |
220 |
1-35 |
润滑油和润滑脂 |
6.8 |
|
SYP-P10 |
40 |
455 |
1.5-35 |
(NLGI0#-2#) |
11.7
|
