| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 20-3000（mm） |
| 规格 | DN50 |
| 类型 | 调节阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 适用介质 | 氨气,蒸汽,油品,液化气,氧气,水,弱酸碱介质,氢气,空气,氮气 |
| 用途 | 流量控制,节流,调压,调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 智科 |
| 型号 | ZDLP-16C |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

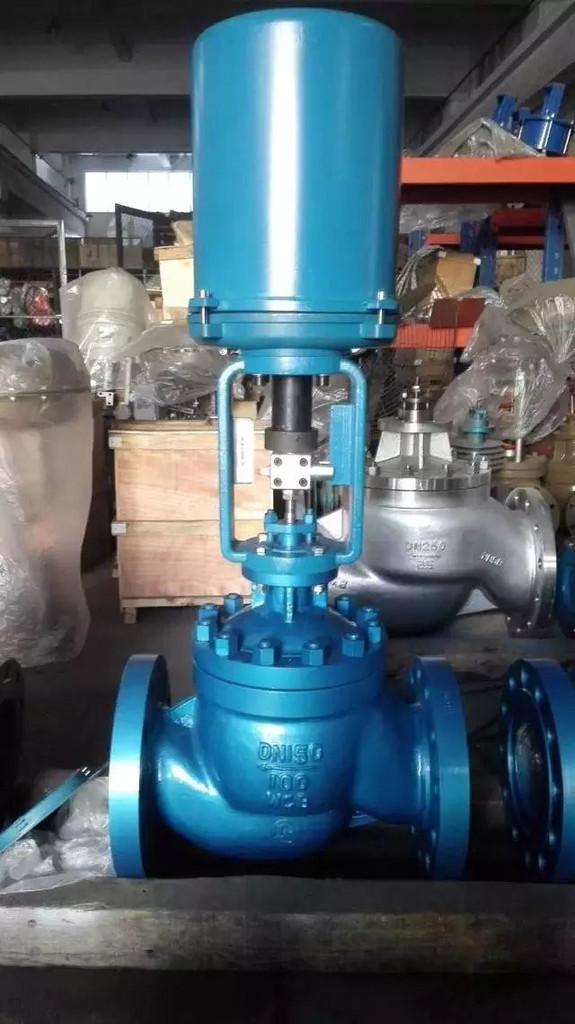

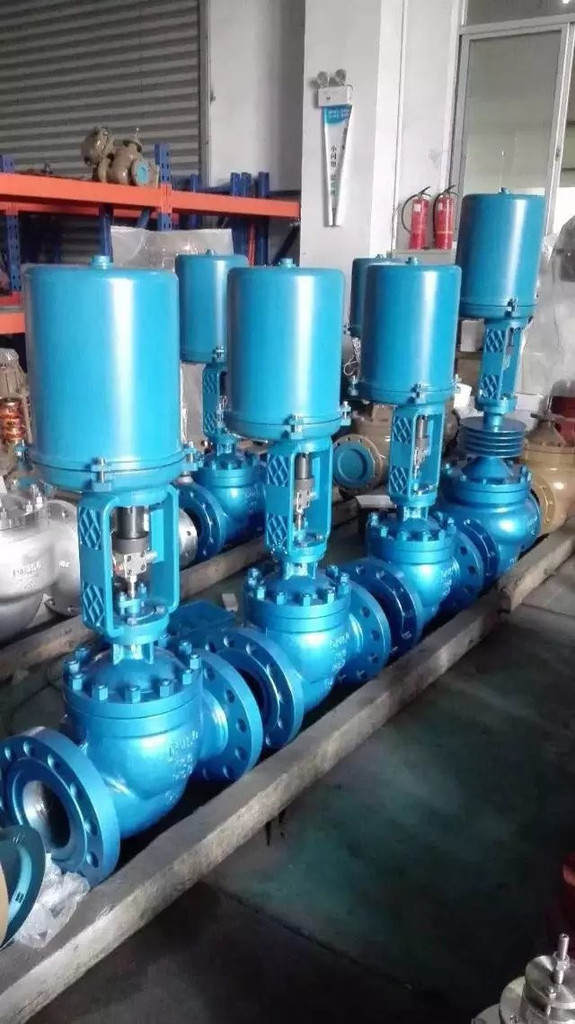

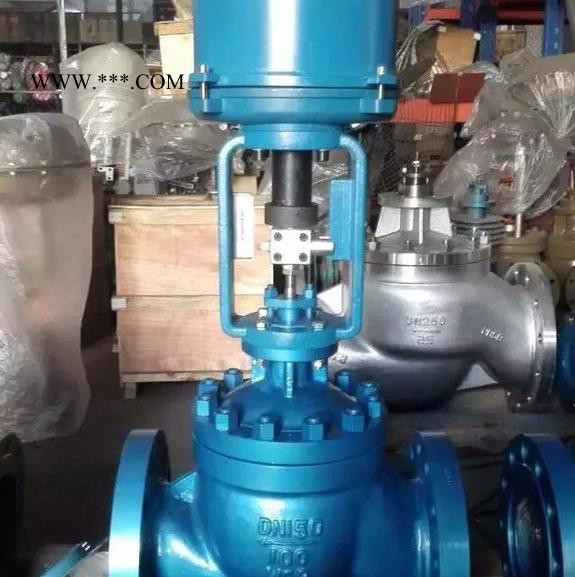

ZAZ(P、N、M)型电动调节阀由电动执行机构与各品种的阀体（单座阀、双座阀、套筒阀）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-lOmA-DC或4-20mA-DC,自动地控制阀门开度，达到对工艺流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的重要组成之一，该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛用于电力冶金、轻工、食品、石油、化工等工业的自动控制中。
规格与技术参数
| 公称通径mm | 3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 额定流量 | 单座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
|
| ||
| 双座 | N |
|
| 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||
| 套筒 | M |
|
| 15 |
| 20 | 30 |
| 75 | 115 |
| 240 | 350 |
|
| |||
| 公称压力MPa | 1.6，4.0，6.4 |
| ||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| 电动执行器型号 | DKZ- 310310C | DKZ- 410 510410C 510C | DKZ- 510510C | |||||||||||||||
| 信号 | 11型0-l0mA DC III型4-20mA DC | |||||||||||||||||
| 介质温度℃ | -19-+200, -40-+250（常温），-40-+450（中温），-253--60（低温） | |||||||||||||||||
| 流量特性 | 直线、等百分比 | |||||||||||||||||
| 可调范围R | 30：1 | |||||||||||||||||
| 阀 | 公 | 1 .6 |
| 低温：ZGlCr18Ni9Ti | ||||||||||||||
| WCB | ||||||||||||||||||
| 4.0 |
| 低温：ZGlCr18Ni9Ti卜1961C）、CF8M, CF3M(-253 C） | ||||||||||||||||
| 常温：WCB，ZGlCr18Ni9Ti | ||||||||||||||||||
| 中温：WCB, ZGlCr18Ni9Ti | ||||||||||||||||||
| 6 .4 | 低温：ZGlCr18Ni9Ti卜1961C）、CF8M, CF3M(-253 C） | |||||||||||||||||
| 常温：WCB，ZGICr18Ni9Ti | ||||||||||||||||||
| 中温：WCB，ZGICr18Ni9Ti | ||||||||||||||||||
| 法兰尺寸 | 管连接 | 铸钢法兰按JB79 | ||||||||||||||||
| 法兰型式 | 法兰密封型式按JB77 | |||||||||||||||||
| 阀芯材质 | 1Cr18Ni9Ti | |||||||||||||||||
| 上阀盖形式 | 普通式（常温式），热片式（中温式），长颈式（低温型） | |||||||||||||||||
主要技术性能指标
| 项目 | 指标 | |
| 基本误差％ | 士5.0 | |
| 回差％ | <3 .0 | |
| 死区％ | <3.0 | |
| 泄漏量 | 单座阀 | 10-4X阀的额定量 |
| 双座阀 | 10-3X阀的额定量 | |
| 套筒阀 | 10-3X阀的额定量 | |
允许压差
| 使用情况 | 阀芯处于流开状态，关闭时阀后压力Pz=0 | ||||||||||||
| 公称通径 | 阀座直径 | 执行机构有 | 允许压差△P（MPa） | ||||||||||
| 电动直通单座调节阀 | |||||||||||||
| PN1.6（MPa） | PN6 .4（MPa） | ||||||||||||
| 3/4 | 3 | 4 | 5 |
|
|
| |||||||
| 6 | 7 | 8 | |||||||||||
| 20 | 10 | 12 | 15 | 20 | 400，1000，2500 | 1.6 | 3.8 | 2.7 | 1.7 | 1.0 | |||
| 6.4 | 4.3 | 2 .5 | |||||||||||
| 25 | 26 | 400，1000，2500 | 0 .5 | 1 .6 | 0 .6 | 3.6 |
| ||||||
| 32 | 32 | 0.4 | 1 .6 | 0 .4 | 2.3 |
| |||||||
| 40 | 40 | 400，1000 | 0.7 | 1.0 | 0 .7 | 1.5 |
| ||||||
| 50 | 50 | 0.5 | 1.0 | 0 .5 | 1.0 |
| |||||||
| 65 | 66 | 6400，16000 | 1 .4 | 1 .4 | |||||||||
| 80 | 80 | 1 .0 | 1 .0 | ||||||||||
| 100 | 100 | 0 .6 | 0 .6 | ||||||||||
| 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1 .0 | |||||||
| 150 | 150 | 0.3 | 0.7 | 0 .3 | 0 .7 | ||||||||
| 200 | 200 | 0 .2 | 0.4 | 0.2 | 0 .4 | ||||||||
| 250 |
| 16000 | 0 .3 | 0.3 | |||||||||
| 300 |
| 0 .2 | 0.2 | ||||||||||
