| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-500（mm） |
| 规格 | DN50 |
| 类型 | 切断型 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 弱酸碱介质 |
| 形态 | 柱塞式 |
| 用途 | 仪表,截止,调节 |
| 零部件及配件 | 三联件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 智科 |
| 型号 | ZSPC-16C |
| 加工定制 | 是 |
| 通道位置 | 二通式 |

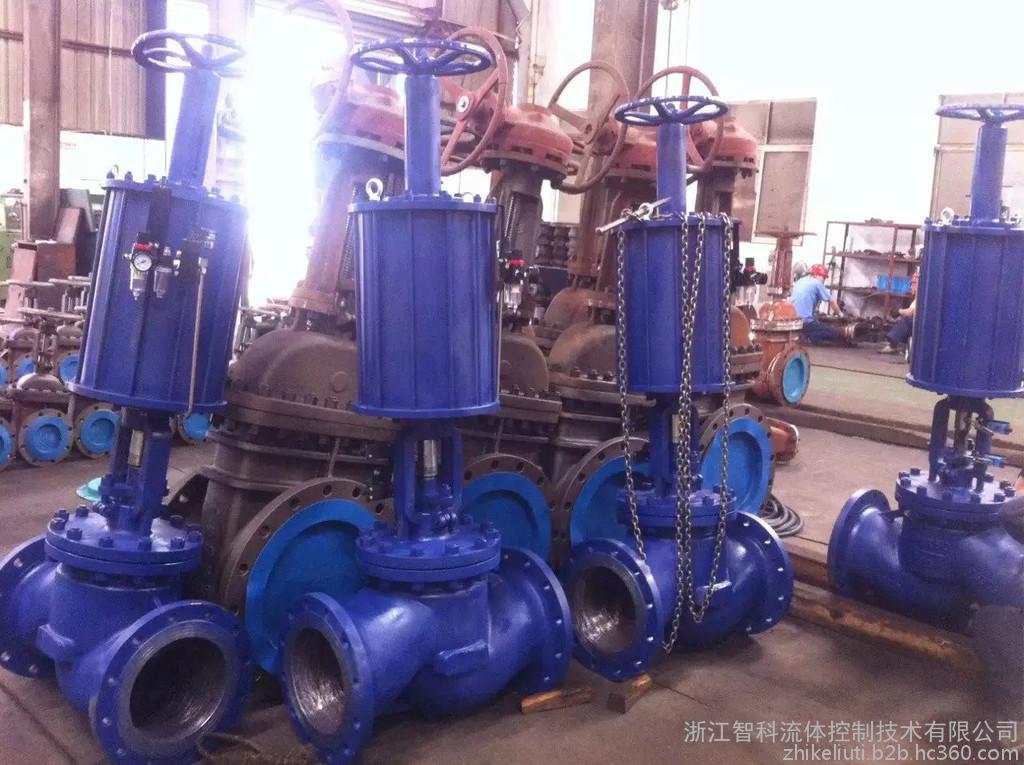

浙江智科ZSPQ型气动活塞式切断阀概述
气动活塞式切断阀（简称活塞式切断阀），是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中
ZSPC-16C 气动活塞切断阀 ZSPQ-25C气动煤气切断调节阀 气动活塞燃气切断阀 气动天然气切断阀 气动活塞调节阀
ZSQP型气动活塞式直通单座切断阀具有设计新颖、结构紧凑、操作力大及密封性能优良等优点。 结构与原理气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节结构的型式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。
产品材质：铸钢（WCB），不锈钢（304.304L.316.316L）
制造标准： 国标（GB），美标（API），日标（JIS）
浙江智科ZSPQ型气动活塞式切断阀主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | ZG270-500、ZG1Cr18Ni9Ti |
| 阀杆、阀芯 | 1Cr18Ni9 |
| 密封填料 | V型聚四氟乙烯 |
| 密封垫 | 1Cr18Ni9夹石棉板 |
| 蜗杆 | 45 |
| O型密封圈 | 耐油橡胶 |
| 压缩弹簧 | 60Si2Mn |
| 支架 | HT270 |
| 蜗轮箱、蜗轮、气缸、轴承盖、活塞 | HT200 |
| 推杆 | 2Cr13 |
ZSPQ型气动活塞式切断阀型号规则
| 类别 | 软密封 | 硬密封 | ||
| 常温型 | 中温型 | 高温型 | 低温型 | |
| 型号 | ZSPQ-40 | ZSPQ-40G | ZSPQ-40G | ZSPQ-40D |
| 规格 | DN20～200 | |||
ZSPQ型气动活塞式切断阀机构主要技术参数
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 阀座直径 mm | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 145 | 166 | 216 | 可与本公司 | |||
| 额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | ||||
| 公称压力 MPa | 4.0（JB/T79·2-94） | ||||||||||||||
| 行程 mm | 16 | 25 | 40 | 60 | |||||||||||
| 介质温度 ℃ | -16～150（常温）；-60～450（中温）；-60～550（高温）；-250～60（低温）； | ||||||||||||||
| 流量特性 | 两位快开式 | ||||||||||||||
| 配执行机构 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | |||||||||||
| 法兰尺寸、型式 | 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温） | ||||||||||||||
| 阀体材质 | ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | ||||||||||||||
ZSPQ型气动活塞式切断阀执行机构主要技术参数
| 型号 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 |
| 活塞直径 mm | 150 | 200 | 300 | 400 |
| 有效面积 cm2 | 175 | 305 | 700 | 1245 |
| 行程 mm | 16 | 25 | 40 | 60 |
| 进气孔螺纹 | M16×1.5 | M20×1.5 | M24×2 | |
| 输出力 N | 7200 | 12800 | 29300 | 5200 |
| 可配附件 | 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 | |||
| 操作气源压力 KPa | 500 | |||
ZSPQ型气动活塞式切断阀性能指标
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 泄漏量 | 软密封 | 0 | ||||||||||
| 硬密封 | 1 | 3 | 5 | 7 | 9 | |||||||
| 切断时间 S | 1～2 | 2～4 | ||||||||||
| | +10 | |||||||||||
ZSPQ型气动活塞式切断阀允许压差
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 允许压差 | 气开 | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
| 气关 | 4.0 | 2.5 | 1.7 | 1.0 | 1.1 | 0.8 | 0.6 | |||||
ZSPQ型气动活塞式切断阀外型尺寸
常温外型尺寸
| 公称 | L | H2 | 带手轮 | 不带手轮 | |||||
| H | H1 | H3 | 重量kg | H | H1 | 重量kg | |||
| 20 | 180 | 53 | 662 | 447 | 222 | 39 | 574 | 359 | 26 |
| 25 | 190 | 111 | 732 | 46 | 644 | 33 | |||
| 32 | 210 | 117 | 744 | 48 | 656 | 35 | |||
| 40 | 230 | 131 | 885 | 570 | 280 | 85 | 778 | 463 | 61 |
| 50 | 255 | 146 | 915 | 89 | 808 | 65 | |||
| 65 | 285 | 181 | 1131 | 706 | 389 | 135 | 969 | 542 | 97 |
| 80 | 310 | 190 | 1147 | 143 | 983 | 99 | |||
| 100 | 355 | 194 | 1155 | 163 | 991 | 109 | |||
| 125 | 425 | 256 | 1588 | 1022 | 305 | 1305 | 739 | 218 | |
| 150 | 460 | 266 | 1608 | 331 | 1325 | 244 | |||
| 200 | 560 | 289 | 1659 | 445 | 1376 | 358 | |||
中温型外形尺寸
| 公称 | L | H2 | 带手轮 | 不带手轮 | |||||
| H | H1 | H3 | 重量kg | H | H1 | 重量kg | |||
| 20 | 180 | 53 | 813 | 447 | 222 | 43 | 725 | 359 | 30 |
| 25 | 190 | 111 | 883 | 52 | 795 | 39 | |||
| 32 | 210 | 117 | 895 | 54 | 807 | 41 | |||
| 40 | 230 | 131 | 1036 | 570 | 280 | 90 | 929 | 463 | 66 |
| 50 | 255 | 146 | 1066 | 95 | 969 | 71 | |||
| 65 | 285 | 181 | 1296 | 706 | 389 | 145 | 1132 | 542 | 101 |
| 80 | 310 | 190 | 1310 | 155 | 1146 | 111 | |||
| 100 | 355 | 194 | 1318 | 172 | 1154 | 128 | |||
| 125 | 425 | 256 | 1803 | 1022 | 327 | 1520 | 739 | 240 | |
| 150 | 460 | 266 | 1823 | 356 | 1540 | 269 | |||
| 200 | 560 | 289 | 1874 | 464 | 1591 | 377 | |||
低温型外形尺寸
| 公称通径 | L | H2 | H3 | -100℃ | -200℃ | -250℃ | |||||||||
| 带手轮 | 不带手轮 | 带手轮 | 不带手轮 | 带手轮 | 不带手轮 | ||||||||||
| H1 | H | H1 | H | H1 | H | H1 | H | H1 | H | H1 | H | ||||
| 20 | 180 | 53 | 222 | 500 | 1127 | 500 | 1039 | 700 | 1237 | 700 | 1239 | 900 | 1527 | 900 | 1439 |
| 25 | 190 | 111 | 500 | 1181 | 500 | 1093 | 700 | 1381 | 700 | 1293 | 900 | 1581 | 900 | 1491 | |
| 32 | 210 | 117 | 500 | 1193 | 500 | 1105 | 700 | 1393 | 700 | 1305 | 900 | 1593 | 900 | 1505 | |
| 40 | 230 | 131 | 280 | 500 | 1310 | 500 | 1203 | 700 | 1510 | 700 | 1403 | 900 | 1710 | 900 | 1603 |
| 50 | 255 | 146 | 500 | 1335 | 500 | 1228 | 700 | 1535 | 700 | 1428 | 900 | 1735 | 900 | 1628 | |
| 65 | 285 | 181 | 600 | 1554 | 600 | 1447 | 800 | 1754 | 800 | 1647 | 1000 | 1954 | 1000 | 1847 | |
| 80 | 310 | 190 | 600 | 1565 | 600 | 1458 | 800 | 1765 | 800 | 1658 | 1000 | 1965 | 1000 | 1858 | |
| 100 | 355 | 194 | 600 | 1569 | 600 | 1462 | 800 | 1769 | 800 | 1662 | 1000 | 1769 | 1000 | 1862 | |
| 125 | 425 | 256 | 378 | 700 | 1942 | 700 | 1809 | 900 | 2142 | 900 | 2009 | 1100 | 2342 | 1100 | 2209 |
| 150 | 460 | 266 | 700 | 1952 | 700 | 1819 | 900 | 2152 | 900 | 2019 | 1100 | 2352 | 1100 | 2219 | |
| 200 | 560 | 289 | 700 | 1982 | 700 | 1849 | 900 | 2182 | 900 | 2049 | 1100 | 2382 | 1100 | 2249 | |
浙江智科流体控制技术有限公本公司专业生产电动调节阀，气动调节阀，电动温控调节阀！自立式压力调节阀！自立式压力温度调节阀，减压阀，自立式微压调节阀，氮封阀，手动流量调节阀，气动衬氟调节阀，气动V型调节球阀，气动调节碟阀，电动闸阀，高压特殊调节阀等一系列产品。热线电话：13646585855
