| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-50 |
| 规格 | DN50 |
| 类型 | 疏水阀 |
| 连接形式 | 内螺纹 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 弱酸碱介质 |
| 形态 | 角式 |
| 用途 | 截止 |
| 零部件及配件 | 气动 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 智科 |
| 型号 | ZMQSY-16C |
| 加工定制 | 是 |
| 通道位置 | 二通式 |
主要概述ZMQSY气动疏水阀特别适用于火电站系统中（火电站系统中主蒸汽系统疏水），作为接通或截断介质使用。气动疏水阀上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和**的流道形状设计使介质近于直线的方式，阀门具有**的Cv值，产生比其它形式阀门更低的压降。阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力**可密封，能提供可靠的密封和长久的使用寿命。ZMQSY-16C 气动Y型疏水阀 气动蒸汽疏水阀 火电站Y型疏水阀工作原理ZMQSY气动疏水阀采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金，该合金具有**的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。阀杆填料采用进口的特种填料，能起到**的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。结构特点①、采用气动装置作为执行机构,对阀门的控制**、安全、有效。②、填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。标准规范①、设计制造标准：JB/T3595、E101、ANSI B16.34 ②、结构长度标准：GB/T 12221-2005③、对接焊坡口尺寸按ANSI B16.25④、承接焊尺寸按ANSI B16.34⑤、承插焊口径范围：1/2″～ 2-1/2″⑥、对接焊口径范围：1/2″～ 4″⑦、压力温度等级：GB/T 12224-2005⑧、试验检验标准：JB/T3595
零件材料与工况：
| 零件名称 | 材料 | ||
| 阀体 | 25+Stellite21 | 12Cr1MoV+Stellite21 | 0Cr17Ni12Mo2+Stellite21 |
| 阀瓣 | 25+Stellite21 | 12Cr1MoV+Stellite21 | Stellite21 |
| 阀杆 | 1Cr13 | 25Cr2Mo1V | 0Cr17Ni4Cu4Nb |
| 填料箱 | 25 | 12Cr1MoV | 0Cr17Ni12Mo2 |
| 压板 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
| 填料 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 |
| 填料垫 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
| 密封垫 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 |

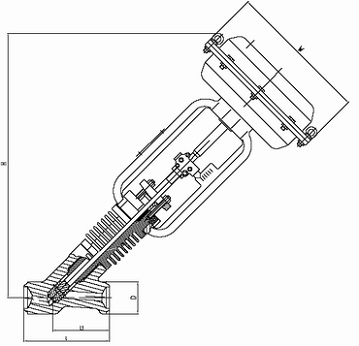

主要尺寸及重量：
