| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 结构形式 | 浮动球球阀 |
| 公称通径 | DN15-DN300（mm） |
| 适用介质 | 各种高腐蚀化学介质 |
| 压力环境 | 高压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 双向 |
| 驱动方式 | 手动,气动,电动 |
| 零部件及配件 | 阀体 |
| 用途 | 放水 |
| 类型(通道位置) | 二通式 |
| 作用对象 | 水 |
| 3C阀门类别 | 工业 |
| 品牌 | 温州豪盛阀门 |
| 型号 | Q41F-100p dn50 |

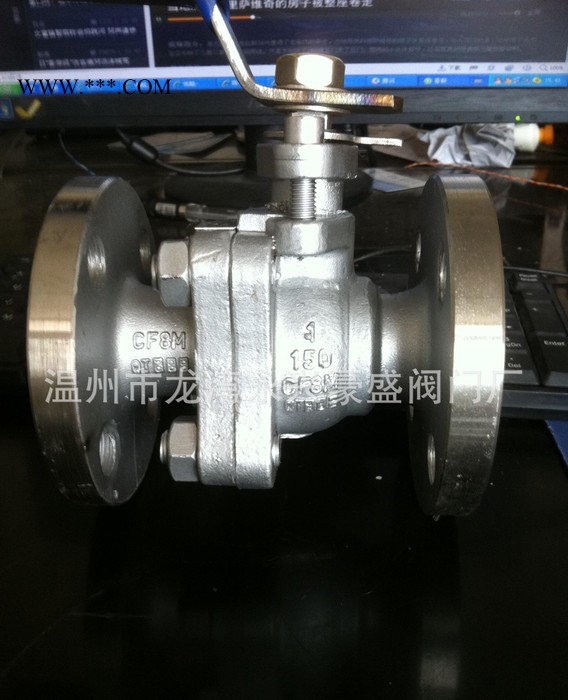

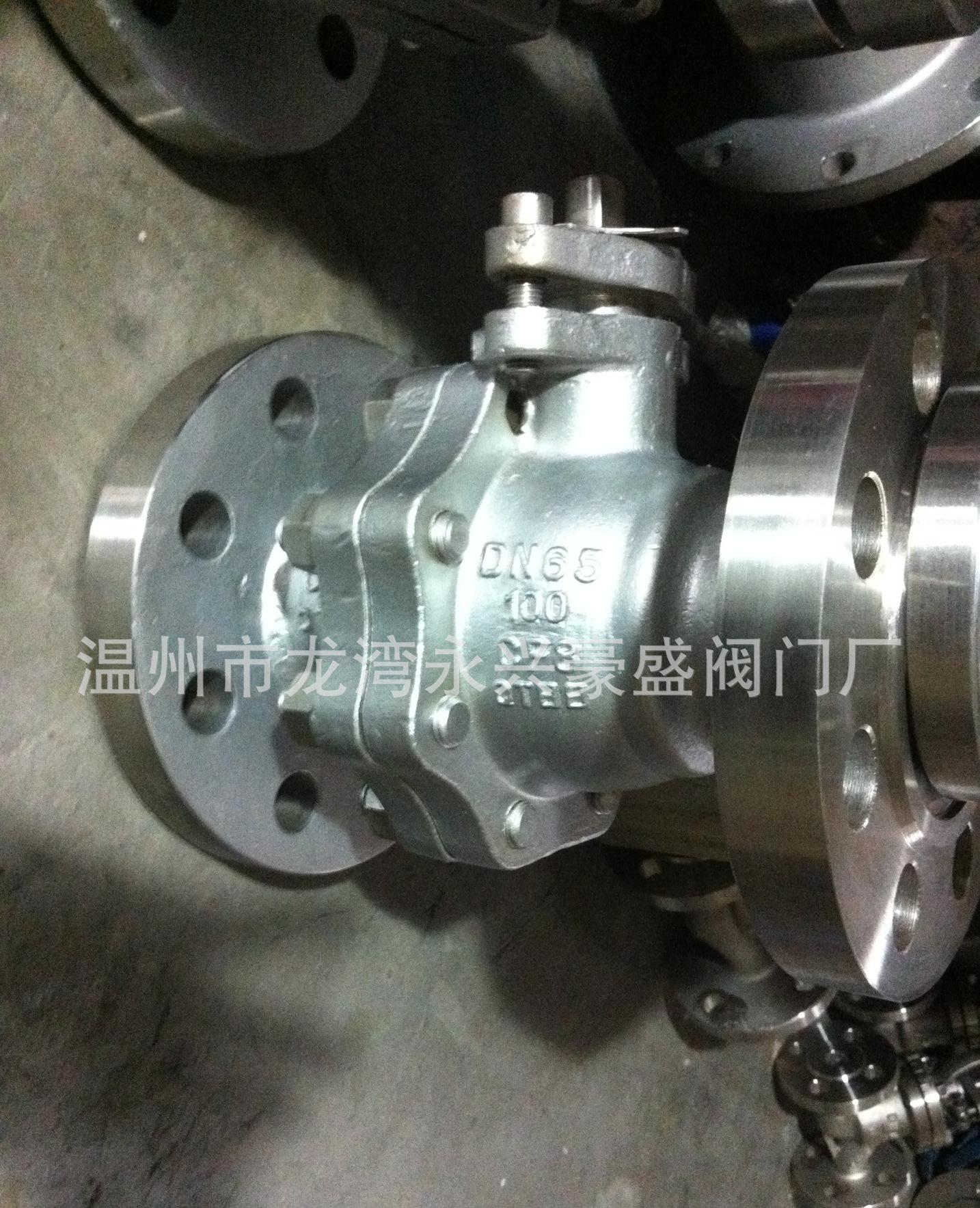

Q41F不锈钢球阀性能及特点：
球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门.
Q41F不锈钢球阀性能规范
|
| 产品型号DN/mm | 公称压力 | 试验压力 | 工作温度 | 适用介质 | | 壳体 | 密封(液) | 密封(气) | | Q41F-16 | 1.6 | 2.4 | 1.76 | 0.6 | ≤250°C | 瞬时300°C | 水,蒸,汽,油酸性 | | Q41F-25 | 2.5 | 3.75 | 2.75 | | Q41F-40 | 4.0 | 6.0 | 3.75 |
| | 零件名称 | 铸钢 | 不锈钢 | 铬镍钼钛钢 | | C | P | R | | 阀体 | WCB | ZG1C18Ni9Ti | ZG1C18Ni12TiMO2Ti | | 球体 | ZG1Cr18Ni9Ti | ZG1C18Ni9Ti | ZG1C18Ni12TiMO2Ti | | 阀杆 | 2Cr13 | 2Cr13 | ZG1C18Ni12TiMO2Ti | | 密封圈 | 聚四氟乙烯+石墨+高弹性胶(8202型) |
|
|
|
| 公称通径DN/mm | 尺寸/mm | | L | D | D1 | D2 | b | Z-фd | H | LO | | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 110 | 150 | | 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 | | 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 145 | 160 | | 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 155 | 250 | | 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 175 | 300 | | 65 | 220 | 180 | 145 | 120 | 18 | 4-18 | 195 | 300 | | 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 225 | 320 | | 100 | 280 | 215 | 180 | 155 | 20 | 8-8 | 255 | 320 | | 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 285 | 400 | | 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 295 | 400 | | 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 355 | 450 |
|
|
| 公称通径DN/mm | 尺寸/mm | | L | D | D1 | D2 | b | Z-фd | H | LO | | 20 | 140 | 105 | 75 | 55 | 2 | 4-14 | 110 | 150 | | 25 | 150 | 115 | 85 | 65 | 2 | 4-14 | 120 | 160 | | 32 | 165 | 135 | 100 | 78 | 2 | 4-18 | 145 | 160 | | 40 | 180 | 145 | 110 | 85 | 3 | 4-18 | 155 | 250 | | 50 | 200 | 160 | 125 | 100 | 3 | 4-18 | 175 | 300 | | 65 | 220 | 180 | 145 | 120 | 3 | 8-18 | 195 | 300 | | 80 | 250 | 195 | 160 | 135 | 3 | 8-18 | 225 | 320 | | 100 | 280 | 230 | 190 | 160 | 3 | 8-18 | 255 | 320 | | 125 | 320 | 270 | 220 | 188 | 3 | 8-23 | 285 | 400 | | 150 | 360 | 300 | 250 | 218 | 3 | 8-25 | 295 | 400 | | 200 | 400 | 360 | 310 | 278 | 3 | 12-25 | 335 | 450 |
|
|
| 公称通径DN/mm | 尺寸/mm | | L | D | D1 | D2 | D6 | f | b | Z-фd | H | | 20 | 140 | 105 | 75 | 55 | 51 | 2 | 16 | 4-14 | 110 | | 25 | 150 | 115 | 80 | 65 | 58 | 2 | 16 | 4-14 | 120 | | 32 | 180 | 135 | 100 | 78 | 66 | 2 | 18 | 4-18 | 140 | | 40 | 200 | 145 | 110 | 85 | 76 | 3 | 20 | 4-18 | 155 | | 50 | 230 | 160 | 125 | 100 | 88 | 3 | 20 | 4-18 | 175 | | 65 | 290 | 180 | 145 | 120 | 110 | 3 | 22 | 8-18 | 195 | | 80 | 310 | 195 | 160 | 135 | 120 | 3 | 22 | 8-18 | 225 | | 100 | 350 | 230 | 190 | 160 | 150 | 3 | 24 | 8-23 | 250 | | 125 | 400 | 270 | 220 | 188 | 176 | 3 | 28 | 8-25 | 270 | | 150 | 480 | 300 | 250 | 218 | 204 | 3 | 30 | 8-25 | 290 | | 200 | 600 | 375 | 320 | 282 | 260 | 3 | 38 | 12-30 | 350 |
|
