| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN20-DN350（mm） |
| 适用介质 | 蒸汽,氮气,各种高腐蚀化学介质,水,液化气,空气,氧气,氢气,弱酸碱介质,氨气,油品 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 三通 |
| 驱动方式 | 气动 |
| 零部件及配件 | 配件 |
| 形态 | 三通 |
| 类型(通道位置) | 三通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | DN20（阀体单价）,DN25（阀体单价）,DN32（阀体单价）,DN40（阀体单价）,DN50（阀体单价）,DN65（阀体单价）,DN80（阀体单价）,DN100（阀体单价）,全套价格请咨询卖家,更多规格请咨询卖家 |
| 品牌 | 温州杰誉阀门制造厂 |

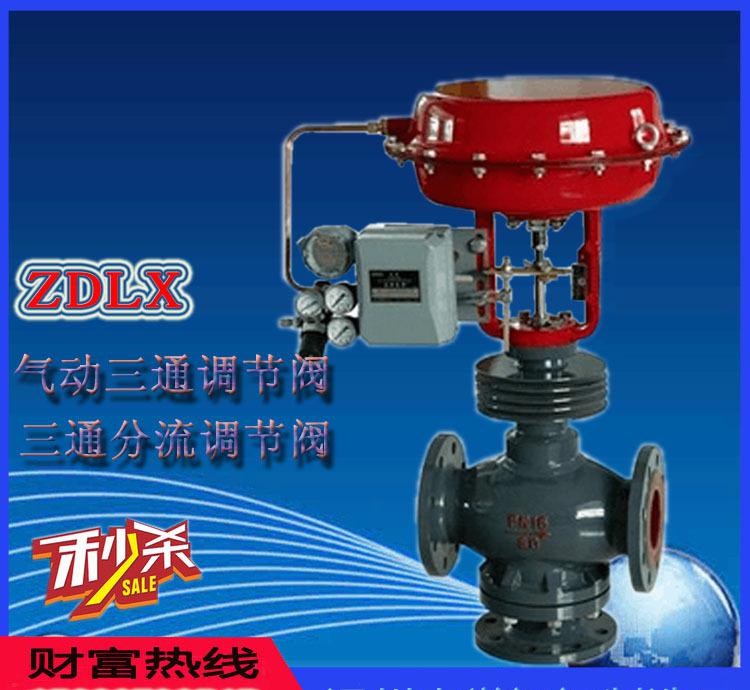

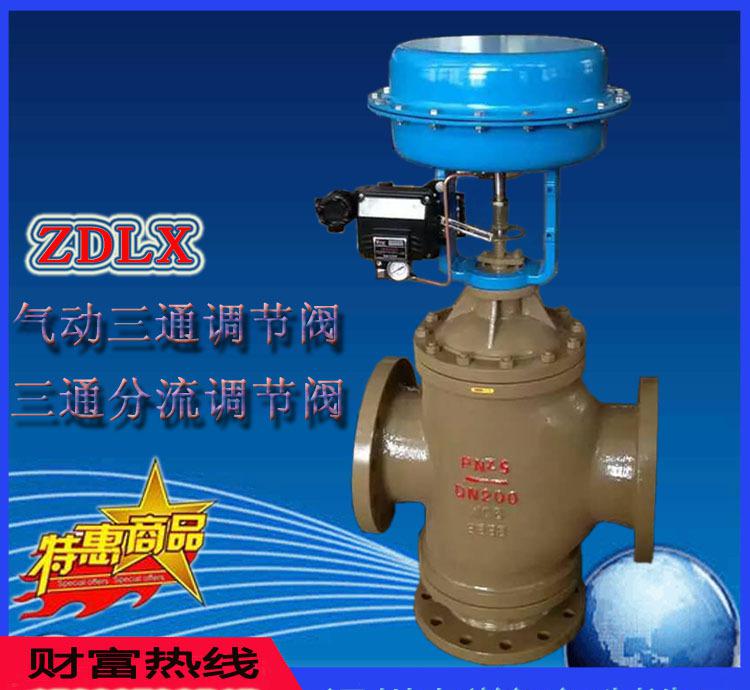

| 型号 | ZDLX-16C 三通调节阀 |

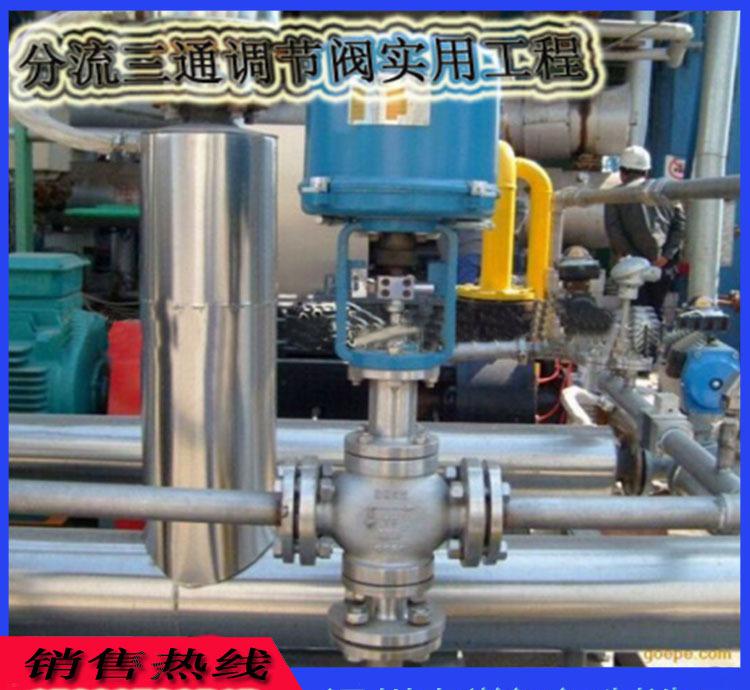

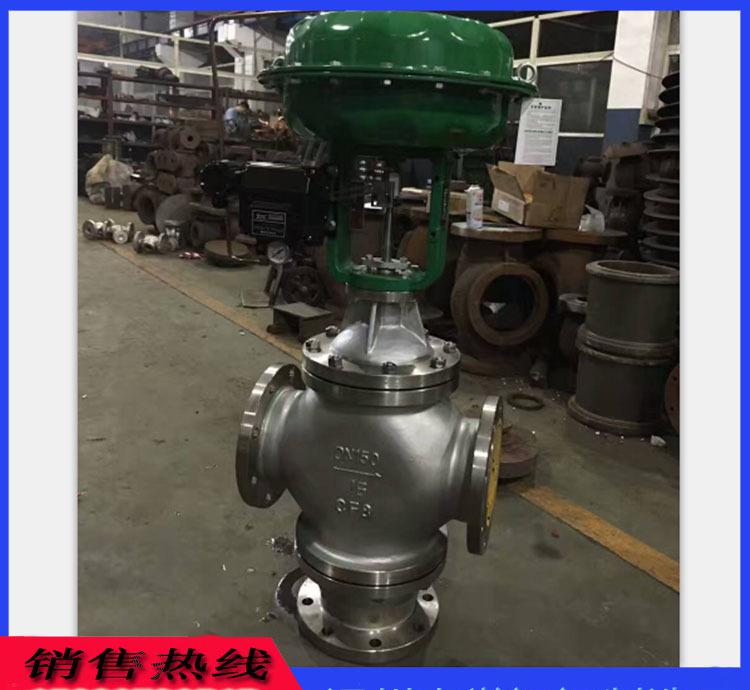

HMT、HDT三通合(分)流调节阀，三通合(分)流调节阀通常使用在热交换器上，调节流体的温度， 具有调节精度高，调节性能好的特点。一般把一路进口流体分成两路出口流体，或者把两路进口流体合成一路出口流体。公称通径和压差较小时，合流阀可以用于分流场合，但公称通径大于80mm和压差较大场合，分流场合需使用分流阀。三通合(分)流调节阀符合GB/T4213-92标准。
公称通径 DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 系数 (KV) | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |
可用合流结构替代 | |||||||||||
额定行程 L (mm) | 16 | 25 | 40 | 60 | |||||||
膜片有效面积 Ae (c m 2 ) | 280 | 400 | 600 | 1000 | |||||||
公称压力 PN (MPa) | 1.6 4.0 6.4 | ||||||||||
固有流量特性 | 直线、抛物线 | ||||||||||
固有可调比 R | 30 | ||||||||||
工作温度 t( ℃ ) | 普通型：铸铁 -20 ~ 200 铸钢 -40~250 铸不锈钢 -60 ~ 250 散热型：铸钢 -40 ~ 450 铸不锈钢 -60~450 | ||||||||||
两种介质温度差 t( ℃ ) | 铸铁≤ 150 铸钢、铸不锈钢≤ 200 | ||||||||||
信号范围 Pr(kPa) | 40~200 | ||||||||||
气源压力 Ps(MPa) | 0.14~0.4 | ||||||||||
允许泄漏量 | 10 -4 X 阀额定容量 | ||||||||||
允许压差△ P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | |
