| 材质 | 铸钢 |
|---|---|
| 连接形式 | 法兰 |
| 种类 | 圆盘式 |
| 公称通径 | DN15~DN150（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 双向 |
| 驱动方式 | 水力控制 |
| 零部件及配件 | 配件 |
| 形态 | 球式 |
| 类型(通道位置) | 二通式 |
| 规格 | N15/304,DN20/304,DN25/304,DN32/304,DN40/304,DN50/304,DN15/铸钢,DN20/铸钢,DN25/铸钢,DN32/铸钢,DN40/铸钢,DN50/铸钢,更多规格联系厂家；15888730545 |
| 品牌 | 杰誉阀门 |
| 型号 | CS49W |

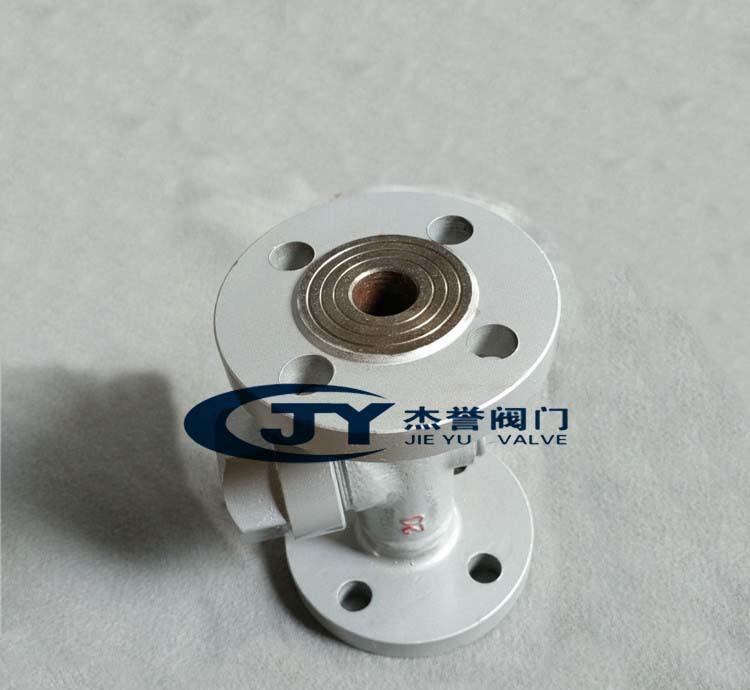

圆盘式蒸汽疏水阀特点：
1.体积小，重量轻，不受安装位置的限制。
2.全部材质均为不锈钢件，经久耐用，耐腐蚀。
3.在室外不怕冷冻，能耐水击，耐过热。
4.过冷度为 8 ℃ ，漏汽率小于实际排量 3% **大背压 50% 。
5.结构简单，安装维修方便。
圆盘式蒸汽疏水阀工作原理：
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内， 蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积 小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
CS49H疏水阀特点与性能
1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤网和排污阀。
3、该阀动作灵敏可靠、排水量大。
