| 适用领域 | 食品、医药、石油、化工、电站、环保、高层建筑、给排水及冶金、矿山、轻纺、能源等 |
|---|---|
| 安装尺寸 | DN400一DN1600 |
| 标准 | 国标、化工部、机械部、美标、日标 |
| 材质 | 铸钢,不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN400一DN1600 |
| 公称压力 | 1.6Mpa、2.5Mpa、4.0Mpa |
| 规格 | DN400一DN1600 |
| 结构形式 | 三偏心蝶阀 |
| 介质温度范围 | ≦300℃ |
| 口径 | DN400一DN1600 |
| 连接形式 | 法兰 |
| 流动方向 | 单向、双向 |
| 密封形式 | 金属硬密封蝶阀 |
| 驱动方式 | 电动、液动 |
| 适用介质 | 水、蒸汽、油品等 |
| 形态 | 蝶式 |
| 用途 | 泄压,锁闭,流量控制,调压 |
| 压力环境 | 常压 |
| 品牌 | 新越阀门 |
| 型号 | HD7B41X（重锤，液压蝶阀） |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

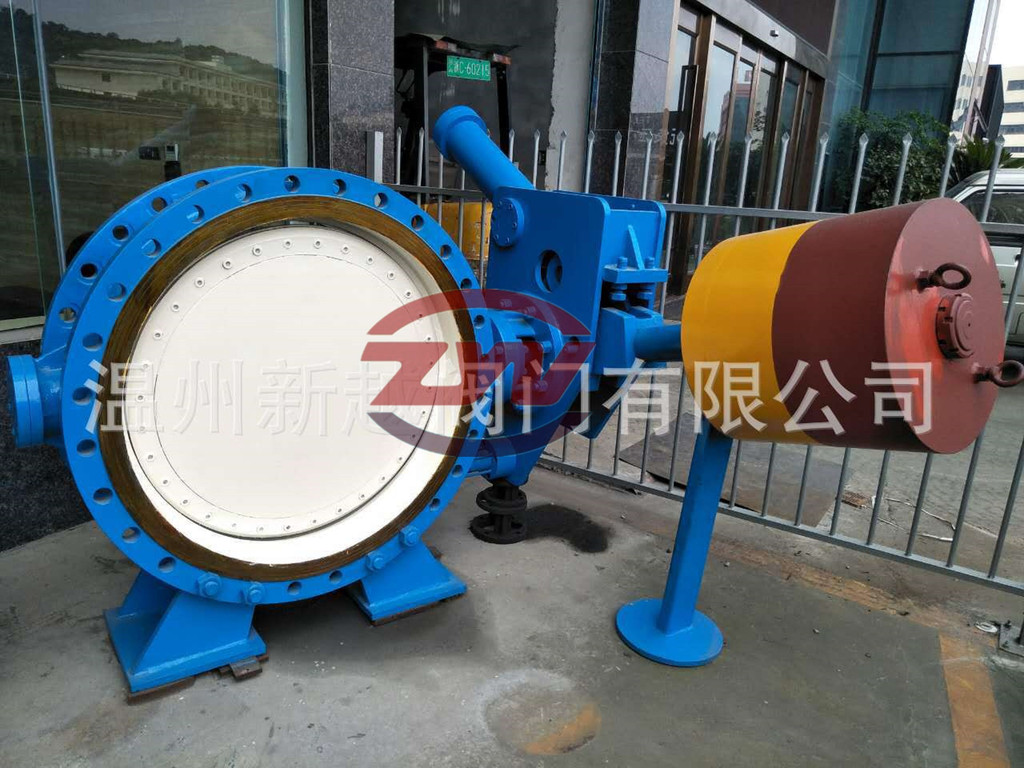

HD7B41X 重锤式保压液控缓闭止回蝶阀概述：
金属硬密封蝶阀被广泛应用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次金属结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次金属阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
HD7B41X 重锤式保压液控缓闭止回蝶阀其主要特点：
1、开启力矩小，灵活方便，省力节能。
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到零泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
4、重锤式阀体采用卧式安装，阀轴采用半轴结构。
5、蓄能器式DN≥300mm时阀体采用卧式布置；DN≤250mm一般采用立式布置，也可根据用户要求采用卧式布置。
6、传动机构主要由液压缸、摇臂、支撑墙板（重锤式还有重锤、杠杆锁定油缸等）等连接、传动件组成，是液压动力开、关阀门的主要执行机构。
7、卧式布置时，传动机构一般采用正向安装；受现场空间限制时也可根据用户要求采用反装型（即传动装置位于阀体的另一侧）。

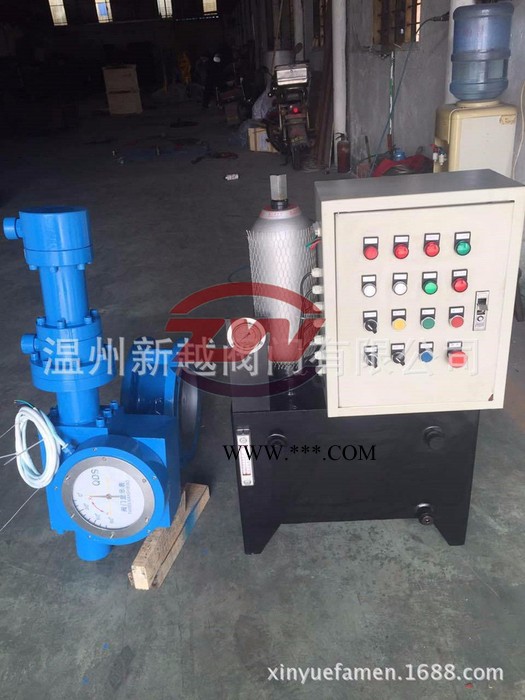

8、重锤保压型系统中，蓄能器用作系统压力的补偿。
9、重锤锁定型系统中，蓄能器用作系统压力的补偿和锁定油缸的退锁。
10、液压系统与阀门本体可以是整体式安装，也可以分开安装。
HD7B41X 重锤式保压液控缓闭止回蝶阀采用标准：
1.设计标准：
GB/T12238-1989
JB/T8527-2015
2.连接法兰标准:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
3.结构长度标准:
GB/T12221-1989
4.压力试验标准:
GB/T13927-1992
JB/T9092-1999

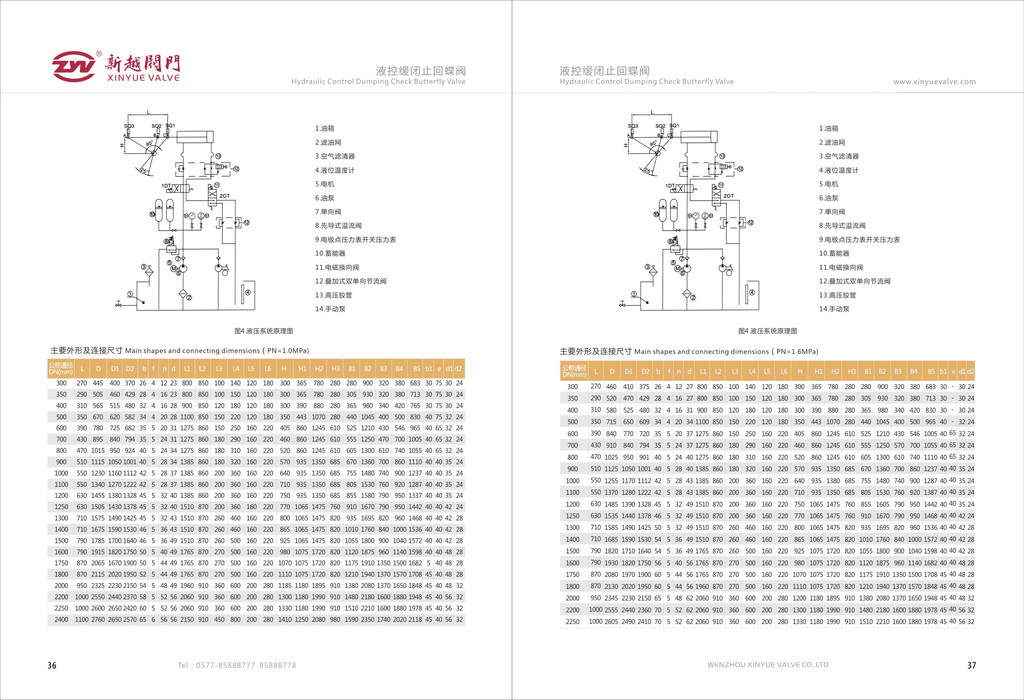

HD7B41X 重锤式保压液控缓闭止回蝶阀具体尺寸：
