| 适用领域 | 食品、医药、石油、化工、电站、环保、高层建筑、给排水及冶金、矿山、轻纺、能源等 |
|---|---|
| 安装尺寸 | DN40一DN1600 |
| 标准 | 国标、化工部、机械部 |
| 材质 | 铸钢,不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN40一DN1600 |
| 公称压力 | 0.1Mpa、0.25Mpa、0.6Mpa |
| 规格 | DN40一DN1600 |
| 结构形式 | 中线型蝶阀 |
| 介质温度范围 | ≦300℃ |
| 口径 | DN40一DN1600 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型，有小于3％的泄漏量 |
| 驱动方式 | 涡轮、气动、电动 |
| 适用介质 | 含尘冷风或热风气体 |
| 形态 | 蝶式 |
| 用途 | 锁闭,风量调节,放料,调节 |
| 压力环境 | 常压 |
| 品牌 | 新越阀门 |
| 型号 | D41W-1C （手柄通风蝶阀） |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

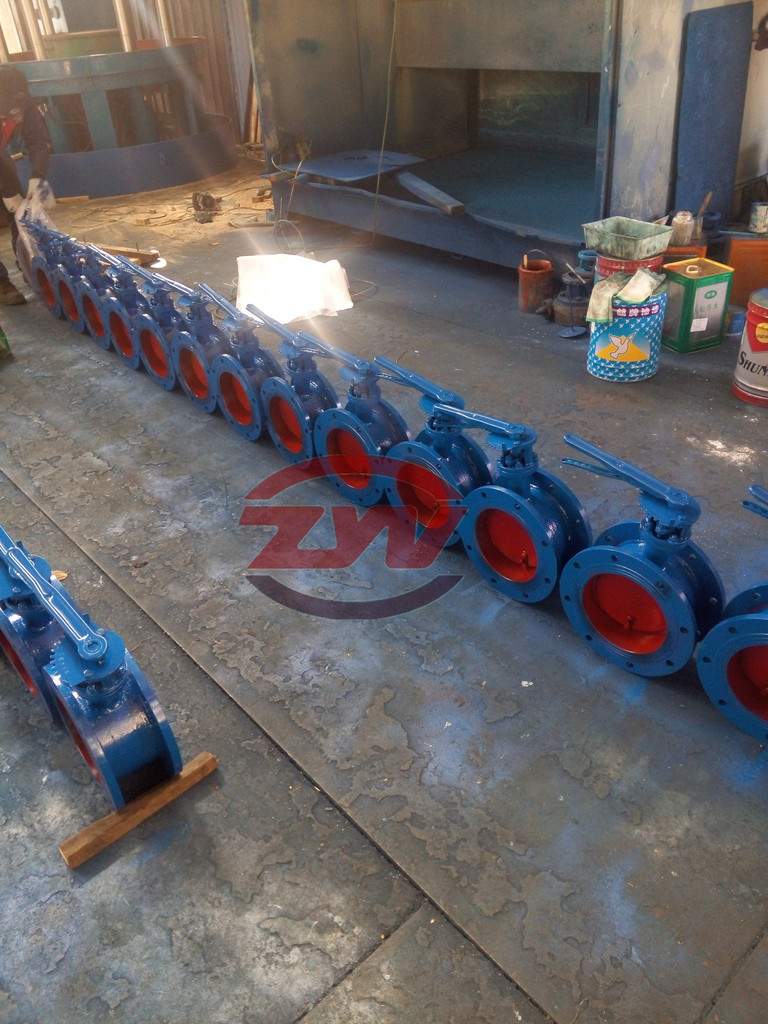

D41W-1C 铸钢手柄法兰通风蝶阀概述：
通风蝶阀广泛应用于通风除尘系统，对含尘气体，煤气管道、通风净化装置、烟气管道等作为流量调节和节流用。该阀门采用**耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便，特别适用于低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门。

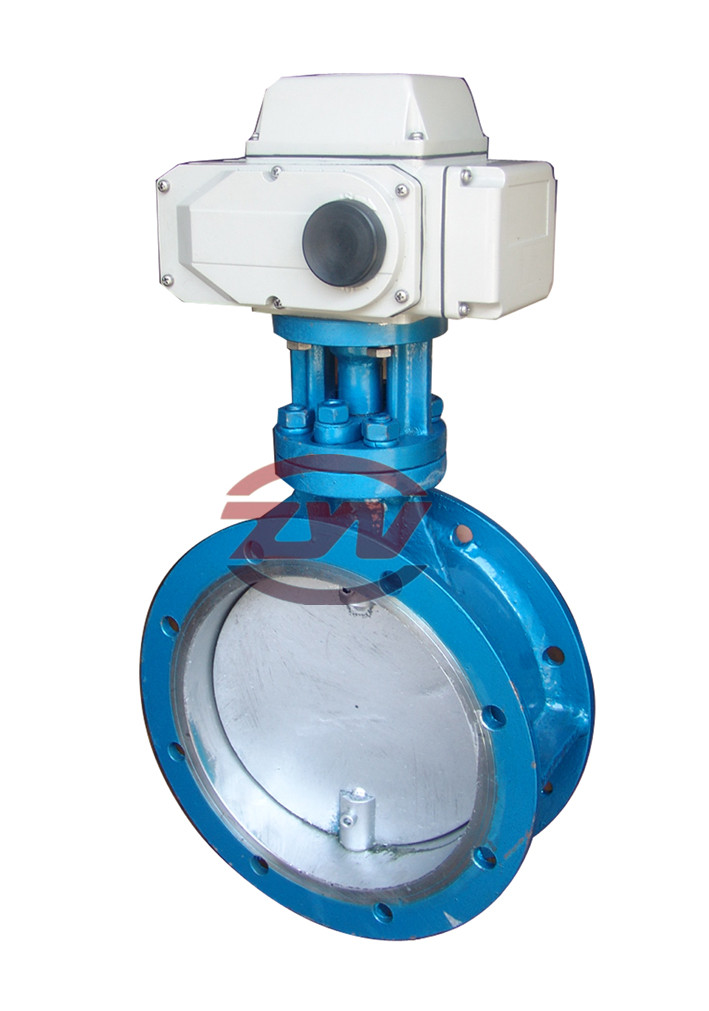

驱动形式有手动、蜗轮传动、气动、电动等执行机构，可实现远距离控制和自动化操作。
主要性能：
公称压力：0.1Mpa
适用温度：-10~300℃、-20~420℃、-30~500℃
适用介质：含尘烟气、空气、煤气及含尘气体
低泄漏率：＜1%
泄漏率：普通型＜3%
风湿：小于350；
D41W-1C 铸钢手柄法兰通风蝶阀其主要特点：
1、开启力矩小，灵活方便，省力节能。
2、有小于百分之三的泄漏率。
3、设计合理，启闭迅速，重量轻、价格便宜，适用于管道中作通风调节介质流量。
D41W-1C 铸钢手柄法兰通风蝶阀采用标准：
1.设计标准：
JB/T8527-2015
2.连接法兰标准:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
3.压力试验标准:
GB/T13927-1992
JB/T9092-1999
D41W-1C 铸钢手柄法兰通风蝶阀具体尺寸：
