| 工作温度 | 常温 |
|---|---|
| 公称通径 | 50mm |
| 流动方向 | 双向 |
| 形态 | 旋转式 |
| 品牌 | 怀特 |
| 型号 | 蝶阀 |
| 加工定制 | 是 |
基本参数
| 介质温度范围： | 30-50℃ |
|---|---|
| 结构形式： | 垂直板式 |
| 适用介质： | 水 |
| 工作温度： | 其他 |
| 材质： | 不锈钢 |

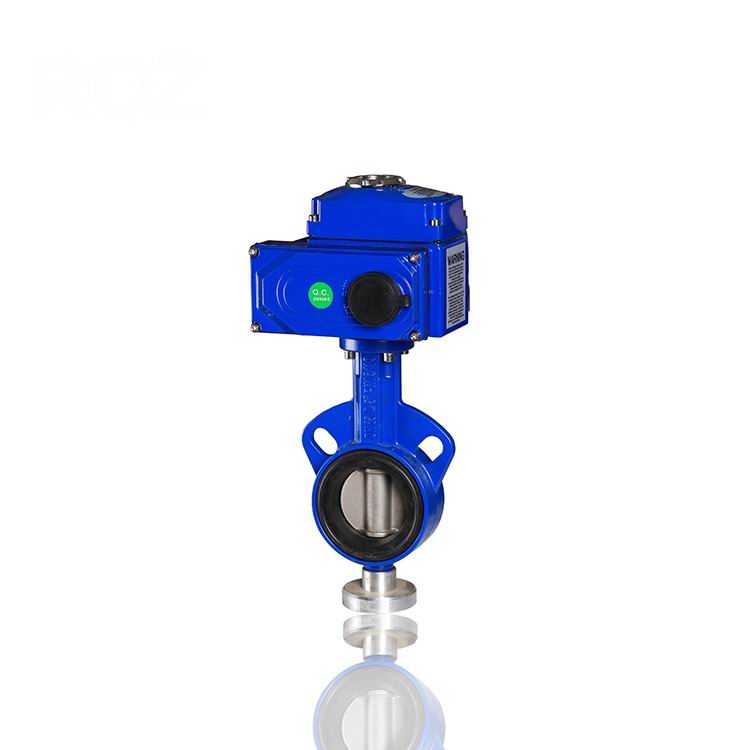

| 产品名称： | 蝶阀 |
| 连接形式： | 法兰 |
| 驱动方式： | 电动 |
| 设定流量： | 300 m3/h |
| 形态： | 蝶式 |
| 压力环境： | 1.6MPA |
| 类型(通道位置)： | 二通式 |
| 品牌： | 温州怀特 |
| 型号： | D971X-16 |
| 加工定制： | 是 |
| 使用温度范围： | 0-80 ℃ |
| 外形尺寸（长x宽x高）： | 300*500*600 mm |
| | |
| |
（2）密封面耐磨性好（橡胶耐磨性是铜的七倍）。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）橡胶材料无任何毒性，并且抗菌、抗霉。 三、电动衬胶蝶阀主要设计标准
| 设计标准 | GB/T2238-1989 |
| 法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000；JB/T9092-1999 |
| 公称通径DN(mm) | DN50～1200 | |||
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 低压气密试验 | 0.5～0.7 | |||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | |||
| 电动衬胶法兰蝶阀 | 电动软密封蝶阀 (全衬胶、半衬胶) |
| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | ||||||||
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | |||||
| D | D1 | n-Фd | D | D1 | n-Фd | |||||
| 50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
| 400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
| 450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
| 500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
| 600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 |
| 700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
