| 工作温度 | 常温 |
|---|---|
| 公称通径 | 50mm |
| 流动方向 | 双向 |
| 形态 | 旋塞式 |
| 品牌 | 怀特 |
| 型号 | 蝶阀 |
基本参数
| 介质温度范围： | 30-50℃ |
|---|---|
| 结构形式： | 垂直板式 |
| 适用介质： | 水 |
| 材质： | 不锈钢 |
| 产品名称： | 气动真空蝶阀 |
| 工作温度： | 80 |
| 公称直径： | DN50 |
| 连接形式： | 法兰 |
| 驱动方式： | 气动 |
| 设定流量： | 300 m3/h |
| 形态： | 蝶式 |
| 压力环境： | 1.6MPA |
| 类型(通道位置)： | 直通式 |
| 品牌： | 温州怀特 |
| 型号： | GID-80P |
| 加工定制： | 是 |
| 使用温度范围： | -30-150 ℃ |
| 外形尺寸（长x宽x高）： | 300*500*600 mm |

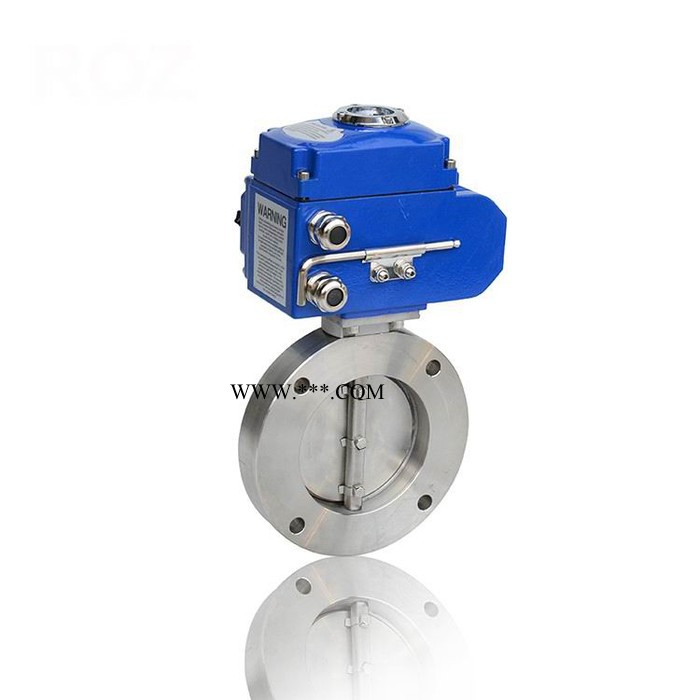

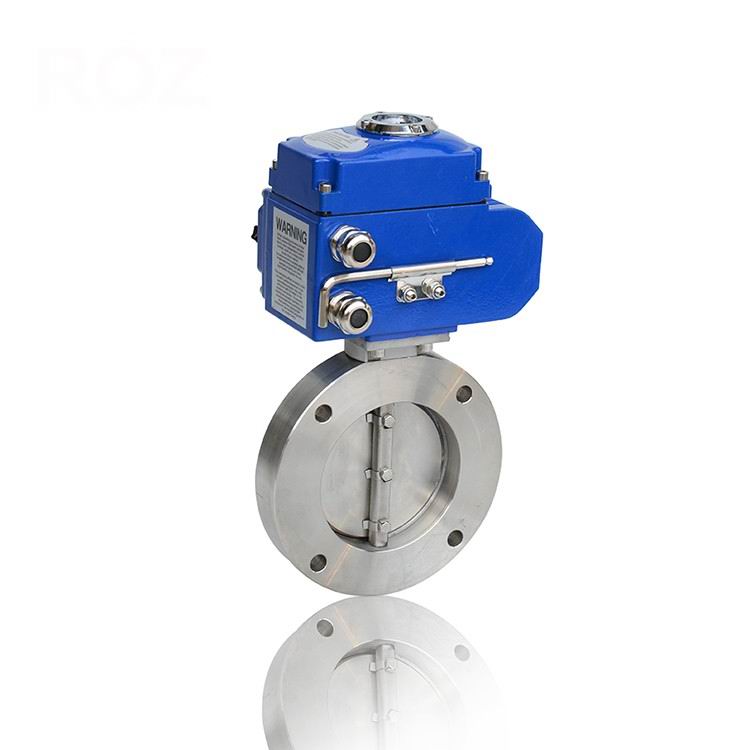

产品名称：GIQ气动真空蝶阀】
【产品型号：GID】
GIQ气动真空蝶阀是用来接通或切断真空管路中的气流，阀门开闭有锁定功能、旋转平稳、密封可靠。适用工作介质为空气及非腐蚀性气体。
【产品介绍】：
GIQ气动真空蝶阀是由气动执行机构与真空蝶阀二部分组成，中间由支架相连而成。阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。适用的工作介质为空气和非腐蚀性气体。
【工作原理】：
GIQ气动真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
【产品特点】：
1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
【产品其他参数】：
主要技术性能：
| 适用范围(Pa) | 105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-6 |
| 介质温度（℃） | -25～+80(密封材料为橡胶) |
| 气源压力（MPa） | 0.4～0.6 |
| 法兰标准 | JB919 |
| 安装位置 | 任意 |
| 电源电压 | 标准出厂：AC220V/50Hz |
| 信号反馈 | 标准出厂：阀位指示器 特殊指定：微动开关；智能型4～20mA |
| 气缸可选 | 标准出厂：双作用式 特殊指定：单作用式（有弹簧返回） 可选常开或常闭 |
连接及外形尺寸：
| 型号 | 通径(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GIQ-25 | 25 | 70 | 55 | 170 | 22 | 140 | 92 | 4-Φ7 |
| GIQ-32 | 32 | 78 | 64 | 173 | ||||
| GIQ-40 | 40 | 85 | 70 | 194 | 164 | 105 | ||
| GIQ-50 | 50 | 110 | 90 | 205 | 4-Φ9 | |||
| GIQ-63 | 63 | 130 | 110 | 218 | 26 | |||
| GIQ-80 | 80 | 145 | 125 | 248 | 30 | 190 | 124 | |
| GIQ-100 | 100 | 170 | 145 | 260 | 4-Φ12 | |||
| GIQ-125 | 125 | 195 | 170 | 273 | 35 | |||
| GIQ-150 | 150 | 220 | 195 | 332 | 247 | 140 | 8-Φ12 | |
| GIQ-200 | 200 | 275 | 250 | 386 | 40 | 302 | 165 | |
| GIQ-250 | 250 | 330 | 300 | 466 | 45 | 372 | 198 | |
| GIQ-300 | 300 | 380 | 350 | 535 | 55 | 432 | 225 | 8-Φ14 |
| GIQ-400 | 400 | 500 | 465 | 631 | 60 | 518 | 243 | 8-Φ18 |
注：GIQ-63B法兰连接为GB/T6070标准
